9.3 Sustitución de la válvula de aspiración / descarga y cartucho de dosificación

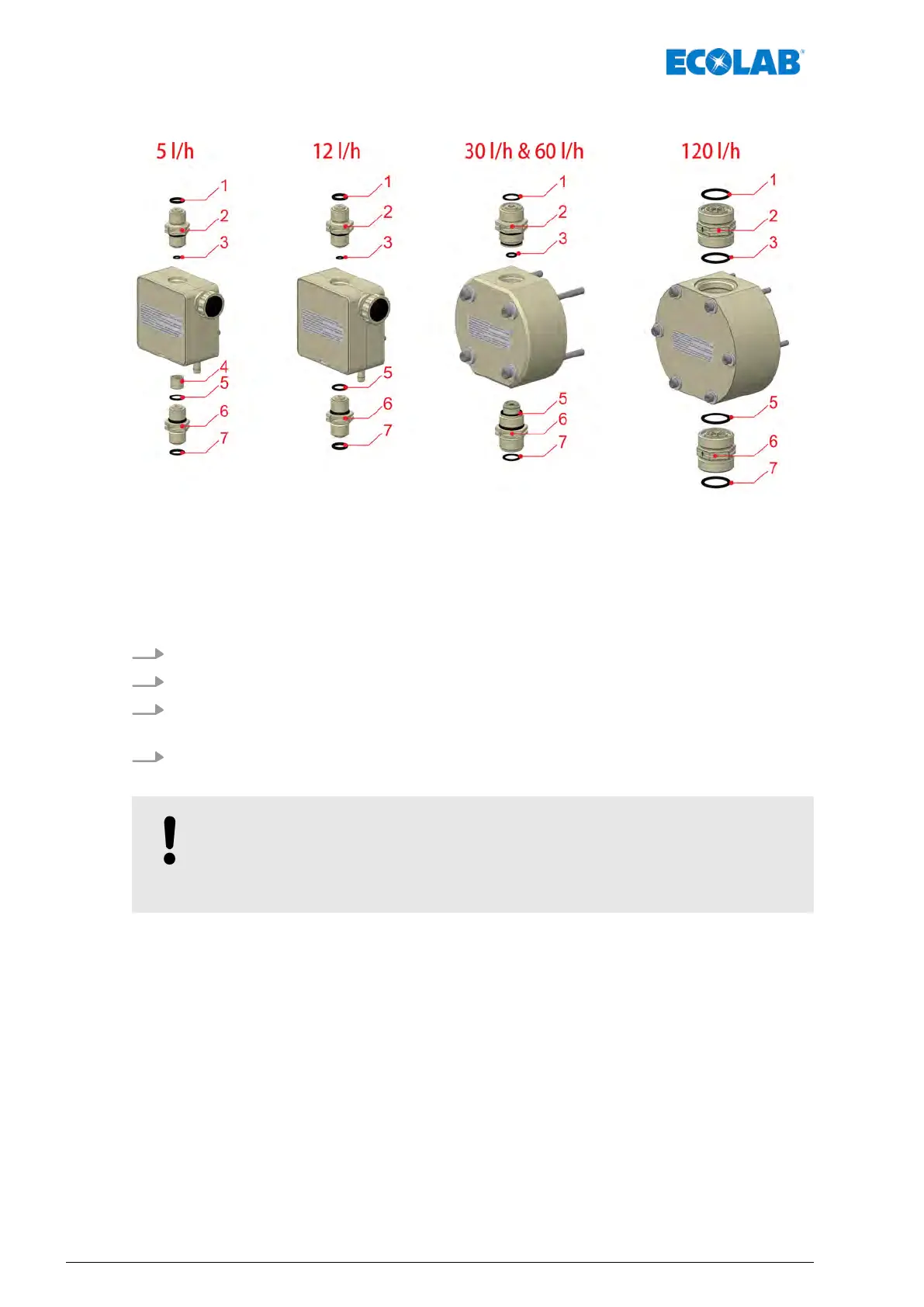

Fig. 20: Sustitución de la válvula de aspiración / descarga y cartucho de dosificación
1 Conexión para manguera con junta tórica lado de
presión
2 Válvula de descarga
3 Junta tórica: válvula de descarga-cabezal de bomba
4 Cartucho de dosificación V3
5 Junta tórica: válvula de aspiración-cabezal de bomba
6 Válvula de aspiración
7 Conexión para manguera con junta tórica lado de
succión
1. Desmontar la válvula de aspiración y descarga con la llave de boca.
2. Montar todas las juntas tóricas
3. Montar los cartuchos de dosificación (con el cabezal de la bomba con 5 l/h)
(versión de válvula V3)
4. Enroscar la nueva válvula de aspiración y descarga en la posición correcta
(par de apriete 2-3 Nm)
¡AVISO!
Pares de apriete de las válvulas de succión y descarga:
consulte
Ä
Capítulo 9.4 «Montar las válvulas de dosificación en posición
correcta» en la página 59
