7.1 Première mise en service « EcoPro »
Le réglage de la viscosité (élevée ou faible) est indiqué par une LED lors de
la mise en marche de la pompe.
Signification des couleurs de LED :
n LED mode de dosage « faible » (à gauche) :
–
Au démarrage de la pompe, allumée en continu, couleur :
Vert (veille).
– Lors du fonctionnement en mode de dosage « faible » clignotante,
couleur : Jaune.
n
LED mode de dosage « élevé » (à droite) :
–
Lors du fonctionnement en mode de dosage « élevé » clignotante,
couleur : Jaune.

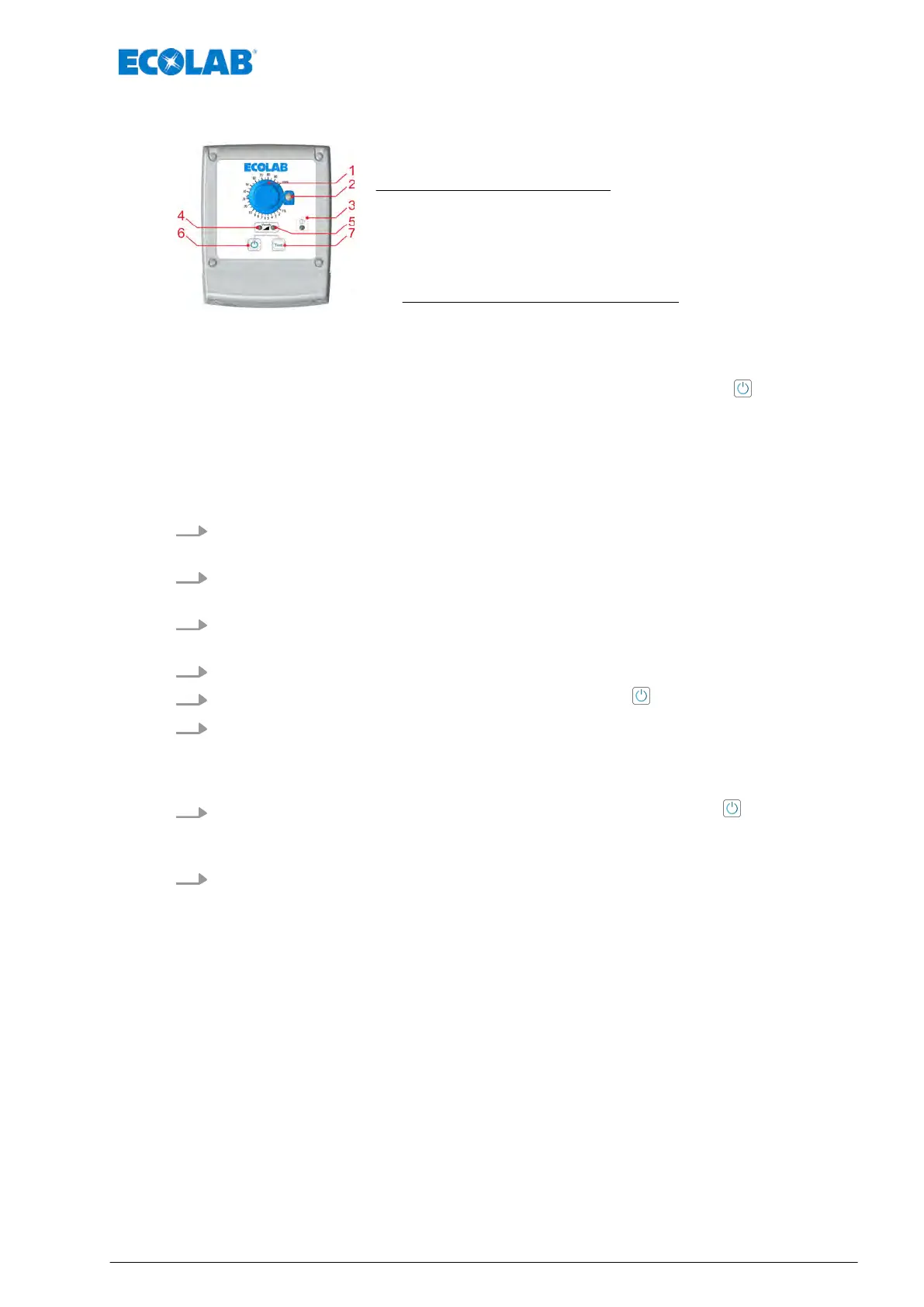

Fig. 16 : Élément de commande « EcoPro »
1 Bouton rotatif pour le réglage de la course
2 Dispositif de blocage pour la fixation du bouton rotatif
3 LED - message d'alarme, couleur : rouge clignotant
4 LED - mode de dosage « faible », couleur : jaune
LED - au démarrage de la pompe : vert (veille)
5 LED - mode de dosage « élevé », couleur : jaune
clignotant
6
« Touche MARCHE / ARRÊT »
7 Touche test
8 Traversée de câble pour le cordon d'alimentation
1. Monter la plaque de montage et la pompe à l’endroit et selon le montage souhaités.
Ä
Chapitre 6.2 « Variantes de montage » à la page 32
2. Établir les raccords hydrauliques.
Ä
Chapitre 6.3.1 « Installation hydraulique » à la page 35
3. Si nécessaire, établir les branchements électriques pour les entrées du signal.
Ä
Chapitre 6.3.4 « Installation électrique » à la page 43
4. Relier la prise d'alimentation (montée en usine) à l'alimentation électrique.
5.
Allumer la pompe avec la« touche MARCHE/ARRÊT » .
6. Changer la viscosité en appuyant simutanément sur les touches « MARCHE/
ARRÊT »et« T
est » (pendant env. 3 secondes).
ð
La LED correspondant à la viscosité choisie clignote brièvement en vert
(Fig. 16 ).
7.
Allumer la pompe en appuyant sur la « touche MARCHE/ARRÊT » .
ð
La pompe redémarre et la LED indiquant la nouvelle viscosité choisie clignote
(Fig. 16 ).
8. Ef
fectuer un étalonnage lors de la première mise en service :
Ä
Chapitre 7.4 « Étalonnage lors de la première mise en service » à la page 50
