6.2.2 Montaggio a parete

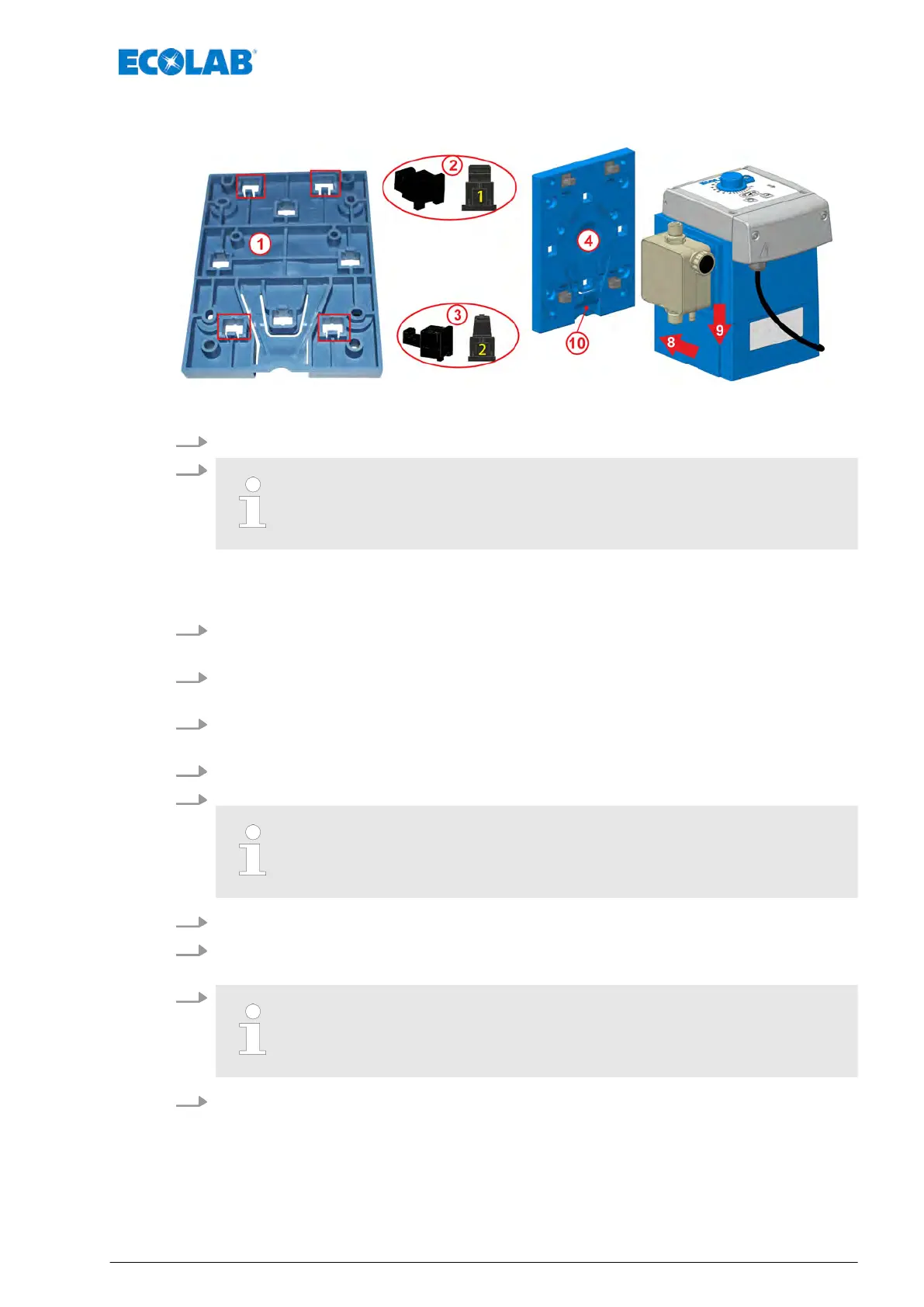

Fig. 9: Preparazioni per il montaggio a parete
1. Ruotare la piastra di montaggio.
2.
Per il montaggio a parete si utilizzano elementi di fissaggio con il codice 2
(Fig. 9, Pos. 3)
e con il codice 1 (Fig. 9, Pos. 2) .
Inserire e far scattare in posizione gli elementi di supporto (Denominazione: 1, Fig. 9,
Pos. 2) dalla parte posteriore nei due fori superiori con la scritta "parete”
(= montaggio a parete)
.
3. Inserire e far scattare in posizione gli elementi di supporto (Denominazione: 2, Fig. 9,
Pos. 3) dalla parte posteriore nei due fori inferiori con la scritta "parete".
4. Ruotare nuovamente la piastra di montaggio e fermarsi nella posizione di montaggio
desiderata.
5. Utilizzare la piastra di montaggio come sagoma e segnare i fori desiderati con un
perno appuntito.
6. Come eseguire le forature.
7. Fissare in modo sicuro la piastra di montaggio alla parete.
I ganci degli elementi di supporto devono essere rivolti verso l’alto.
8. Posizionare la pompa dall'alto sul gancio della piastra di montaggio.
9. Spingere la pompa sulla piastra di montaggio verso il basso fino a bloccarla con uno
scatto udibile.
10.
Premendo la linguetta di ritegno (pos. 10), la pompa può essere
nuovamente sganciata dalla piastra di montaggio.
11. Eseguire il montaggio delle linee di collegamento (idrauliche ed elettriche):
Ä
Capitolo 6.3.1 «Installazione idraulica» a pag. 34
Ä
Capitolo 6.3.4 «Installazione elettrica» a pag. 42.
Montaggio, installazione, ricostruzione e aggiornamenti
33 417102264 Rev. 5-01.2019
