6.3.3.4 Conexión para manguera y tubo con unión roscada

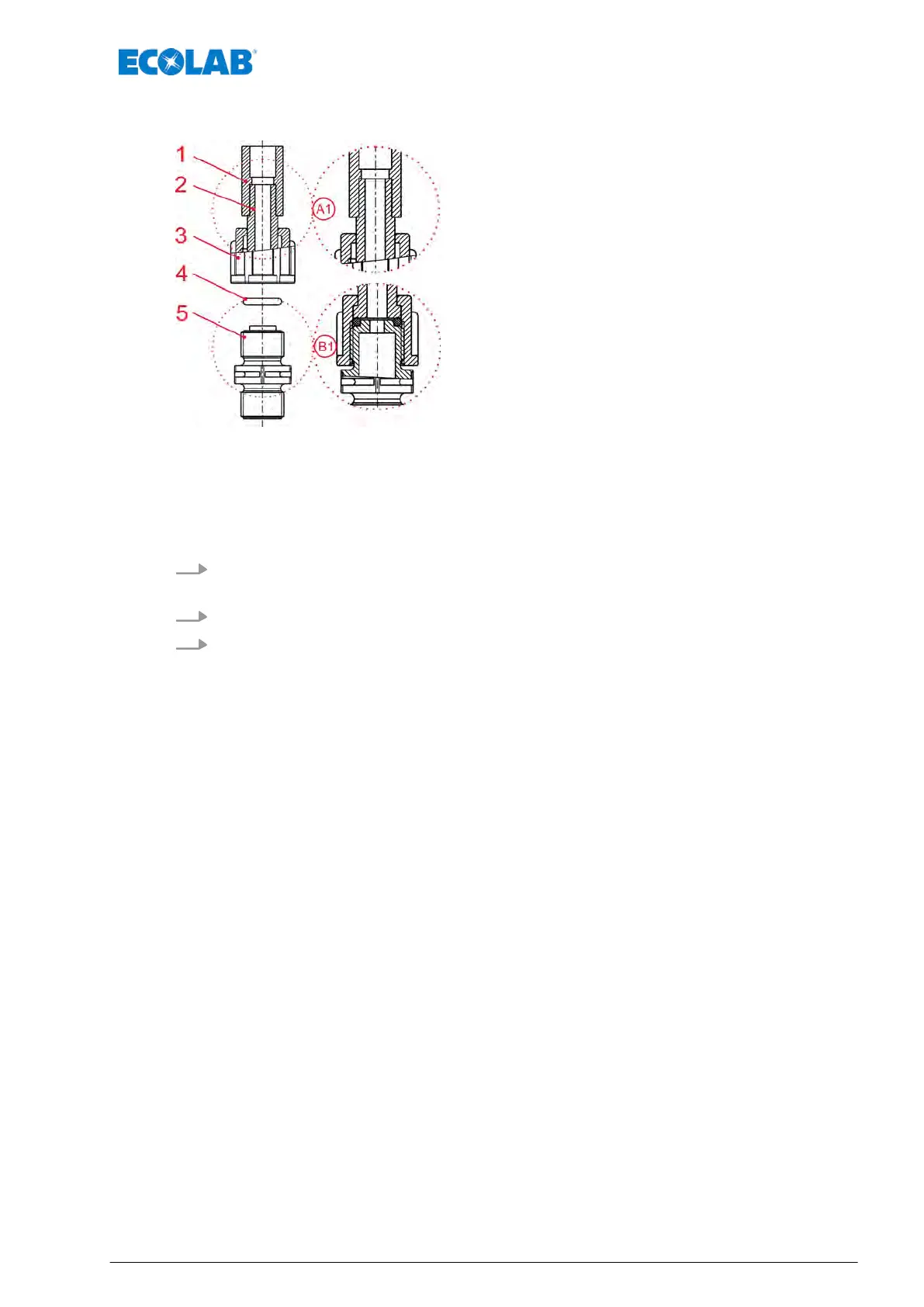

Fig. 13: Conexión para manguera y tubo con unión roscada
1 Unión soldada
2 Tubo o manguera
3 Tuerca de unión
4 Junta tórica
5 Válvula de aspiración y de descarga
A1 Tubo o manguera en la unión soldada
B1 Conexión de válvula: Estado teórico tras el ensamblaje
1. Colocar la junta tórica (pos. 4) en la ranura de la válvula de descarga o aspiración
(pos. 5).
2. Fijar la tuerca de unión (pos. 3) (detalle B1).
3. Soldar la unión soldada (pos. 1) con la conexión para manguera existente.
Montaje, instalación, remodelación y actualización
43 417102264 Rev. 5-01.2019
