5 Description de la pompe

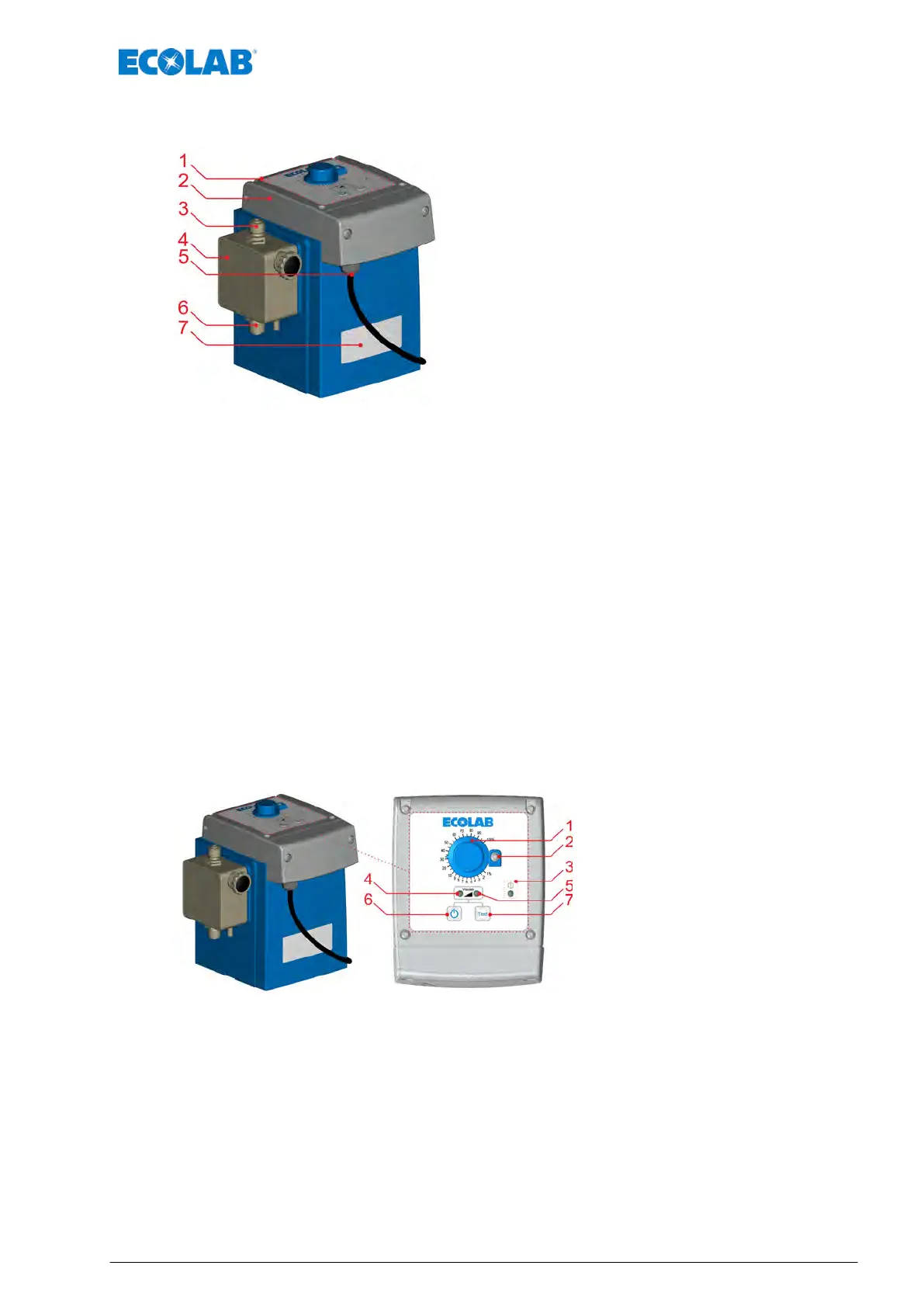

Fig. 3 : Structure « EcoPro »
1 Panneau de commande
2 Organe de commande rotatif
3 Raccord de refoulement / soupape de refoulement
4 Tête de pompe
5 Passage de câble pour câble réseau / raccordement au
réseau
6 Raccord d’aspiration / soupape d’aspiration
7 Position de la plaque signalétique
5.1 Identification de la pompe - Plaques signalétiques
La pompe est équipée d'une plaque signalétique indiquant les spécifications nécessaires
à l'identification de la pompe.
La plaque signalétique est placée sur la partie inférieure de la face avant de la pompe
(Fig. 3 , repère 7) et elle est présentée en détail au
Ä
Chapitre 13.2 « Identification de
l'appareil / Plaque signalétique » à la page 76.
5.2 Éléments de commande « EcoPro »
Fig. 4 : Éléments de commande « EcoPro »
1 Bouton rotatif pour le réglage de la course
2 Dispositif de blocage pour la fixation du bouton rotatif
3 LED - message d'alarme, couleur : rouge clignotant
4 LED - mode de dosage « faible », couleur : jaune
LED - au démarrage de la pompe : vert (veille)
5 LED - mode de dosage « élevé », couleur : jaune
clignotant
6 Interrupteur Marche/Arrêt
7 Touche Test
8 Passage du câble de raccordement au réseau
Description de la pompe
27 417102264 Rév. 5-01.2019
