6.2.1 Montage sur pied ou sur le sol

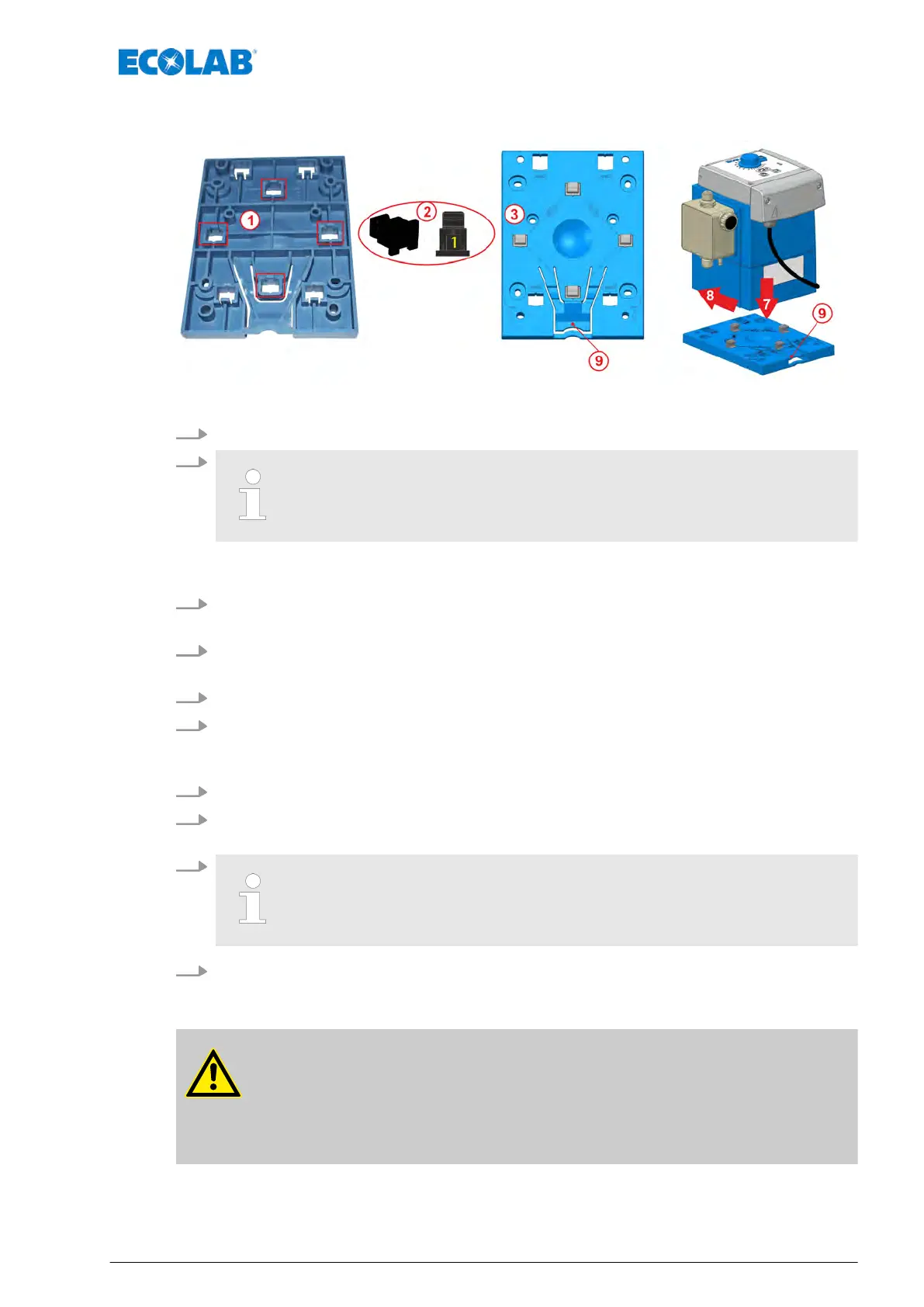

Fig. 8 : Préparatifs pour le montage sur pied
1. Retourner la plaque de montage
2.
Pour le montage sur pied, seuls les éléments de support avec le chiffre 1
(Fig. 8 , pos. 2) sont utilisés.
Enficher les éléments de support par l’arrière dans les quatre ouvertures portant
l’inscription « table »
(= table / montage sur pied)et les enclencher.
3. Retourner à nouveau la plaque de montage et continuer avec la position de montage
souhaitée.
4. Utiliser la plaque de montage comme gabarit et marquer les trous de forage
souhaités à l’aide d’un crayon pointu.
5. Exécuter le forage.
6. Pour un montage sur un sol pierreux, utiliser des chevilles et des vis appropriées
pour fixer la plaque de montage.
Pour un montage sur pied, fixer la plaque de montage avec des vis de Ø 5 mm.
7. Poser la pompe sur la plaque de montage.
8. Pousser la pompe vers l’arrière sur la plaque de montage jusqu’à ce qu’elle
s’encliquète en émettant un bruit net.
9.
Pour détacher la pompe de la plaque de montage, pousser la languette
de support (Fig. 8 , pos. 9) vers le bas.
10. Procéder au montage des raccordements (hydrauliques et électriques) :
Ä
Chapitre 6.3.1 « Installation hydraulique » à la page 35
Ä
Chapitre 6.3.4 « Installation électrique » à la page 43.
DANGER
La plaque de montage peut également être montée sur un réservoir approprié.
Dans ce cas, ne percer aucun orifice afin d’éviter toute fuite du produit à doser
.
N’utiliser que des réservoirs préfabriqués disposant déjà d’inserts filetés pour
le montage de pompes.
Montage, installation, modification et mise à niveau
33 417102264 Rév. 5-01.2019
