6.3.3.1 Schlauchanschluss mit Stützhülse und Klemmring

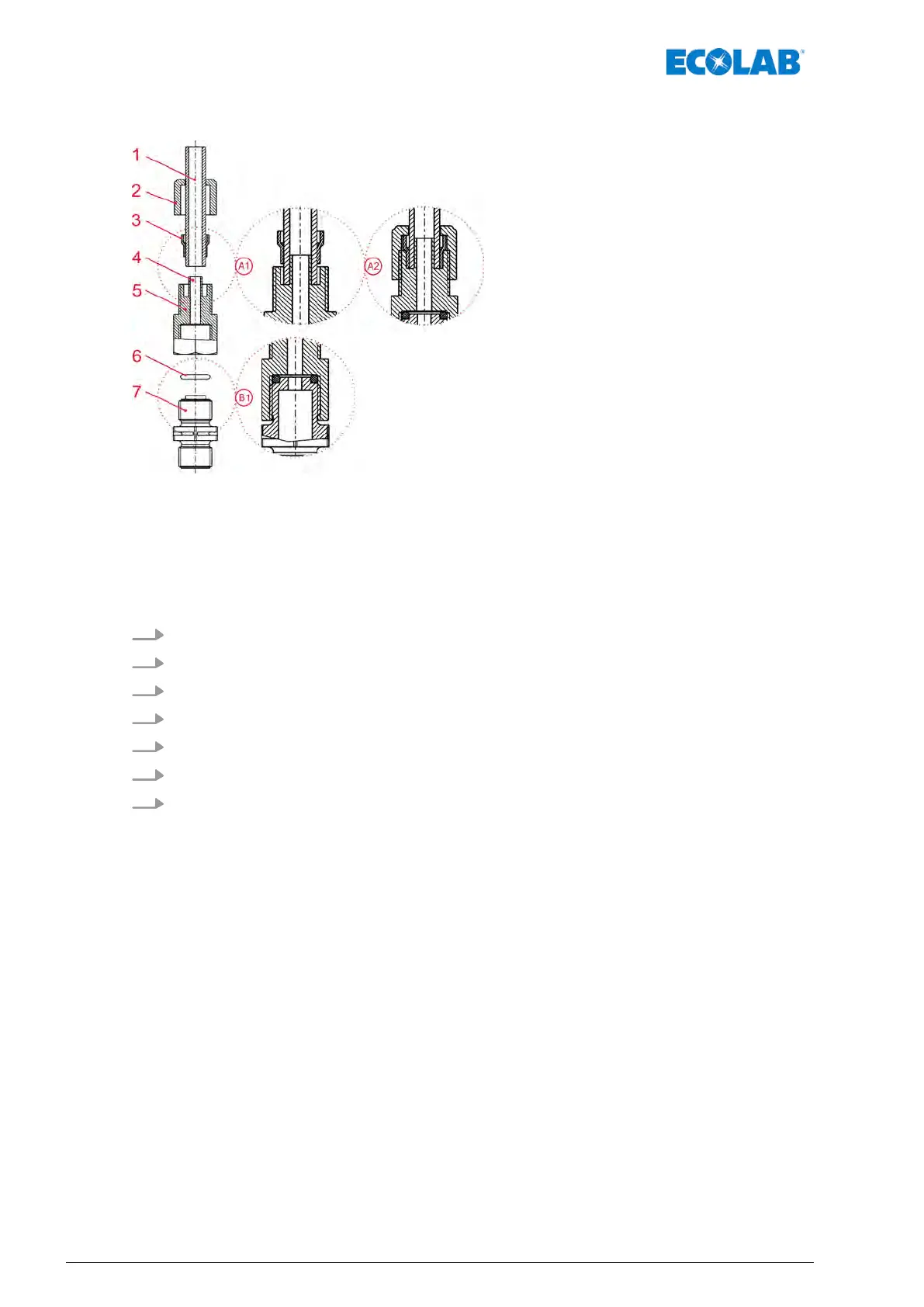

Abb. 10: Rohr- und Schlauchanschluss mit integrierter Stützhülse
1 Rohr- oder Schlauchanschluss
2 Überwurfmutter
3 Klemmring
4 Aufsteckhülse
5 Aufschraubverschraubung
6 O-Ring
7 Saug-, Druckventil
A1 Rohr bzw. Schlauch aufgesteckt
A2 Sollzustand nach Zusammenbau
B1 Ventilanschluss: Sollzustand nach Zusammenbau
1. O-Ring (Pos. 6) in Nut von Saug-, bzw
. Druckventil (Pos. 7) legen.
2. Überwurfmutter (Pos. 2) festziehen (Detail B1).
3. Schlauch (Pos. 1) gerade abschneiden.
4. Überwurfmutter (Pos. 2) über Schlauch (Pos. 1) schieben.
5. Klemmring (Pos. 3) über Schlauch (Pos. 1) schieben.
6. Schlauch (Pos. 1) bis zum Anschlag auf Stützhülse (Pos. 4) schieben (Detail: A1).
7. Aufschraubverschraubung (Pos. 5) festziehen (Detail A2).
Montage, Installation, Umbau und Aufrüstung
38417102264 Rev. 5-01.2019
