6.2.1 Montaje de pie o montaje en suelo

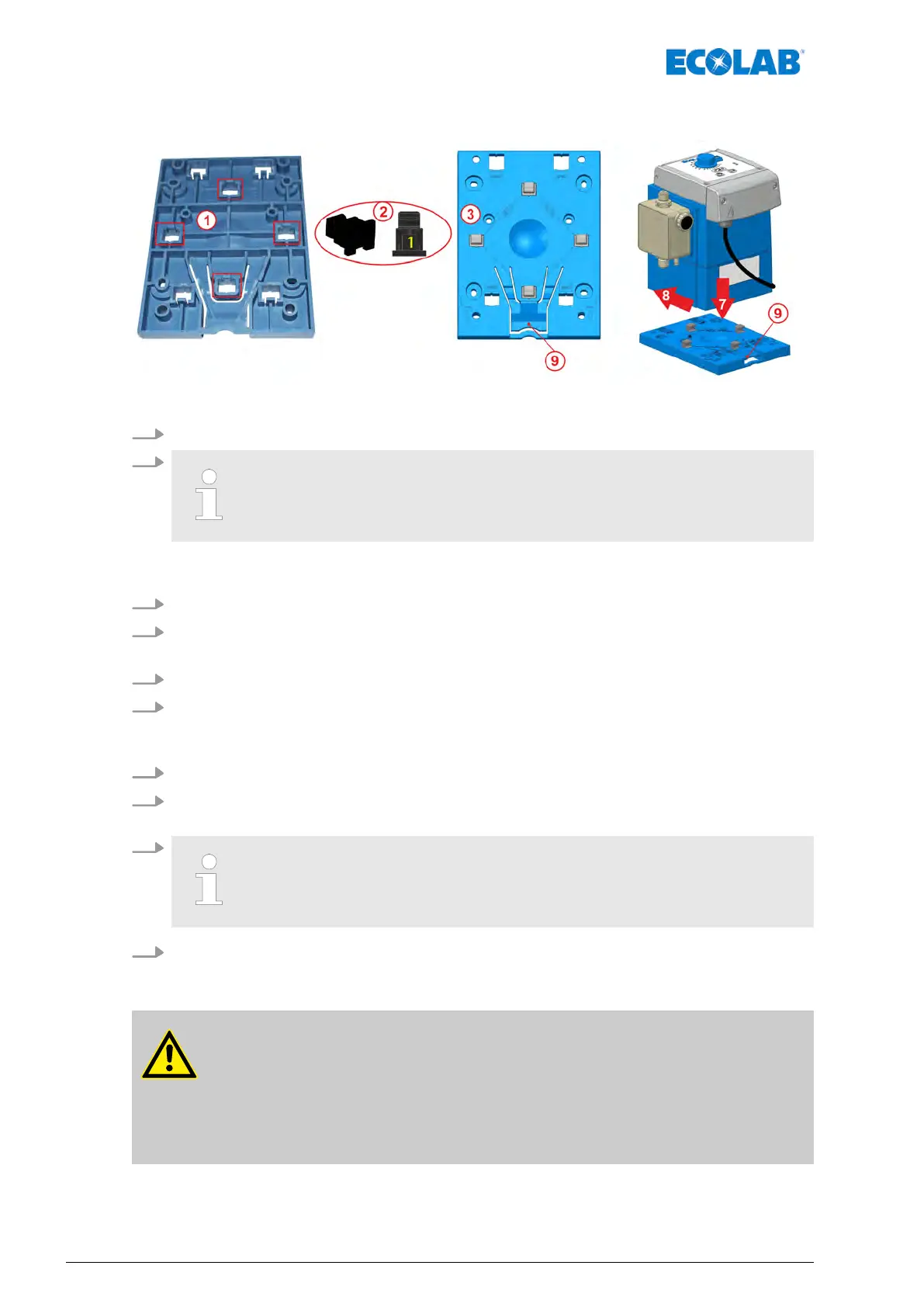

Fig. 8: Preparativos para el montaje de pie
1. V
oltear la placa de montaje
2.
Para el montaje de pie se emplean únicamente los elementos de sujeción
con el número 1 (Fig. 8, pos. 2).
Introducir los elementos de sujeción por detrás en los cuatro orificios con la
indicación «table»
(= montaje en mesa / de pie) y encajar.
3. V
oltear de nuevo la placa de montaje y fijarla en el lugar de montaje deseado.
4. Utilizar la placa de montaje de plantilla y marcar con un lápiz afilado los puntos de
perforación deseados.
5. Realizar las perforaciones.
6. Para el montaje sobre una base de piedra, utilizar tacos y tornillos adecuados para
la fijación de la placa de montaje.
Para el montaje en mesa, fijar la placa de montaje con tornillos de Ø 5 mm.
7. Colocar la bomba sobre la placa de montaje.
8. Empujar hacia atrás la bomba sobre la placa de montaje hasta que encaje con un
«clic» audible.
9.
Presionando hacia abajo la pestaña de sujeción (Fig. 8, pos. 9) es
posible soltar de nuevo la bomba de la placa de montaje.
10. Realizar el montaje de las líneas de conexión (hidráulicas y eléctricas):
Ä
Capítulo 6.3.1 «Instalación hidráulica» en la página 36
Ä
Capítulo 6.3.4 «Instalación eléctrica» en la página 44.
¡PELIGRO!
La placa de montaje puede montarse también sobre un depósito adecuado y
,
en ningún caso, realizando nuevas perforaciones con el fin de evitar la
desgasificación del medio dosificador. Solo deben utilizarse depósitos que
estén prefabricados para el montaje de la bomba mediante casquillos
roscados.
Montaje, instalación, remodelación y actualización
34417102264 Rev. 5-01.2019
