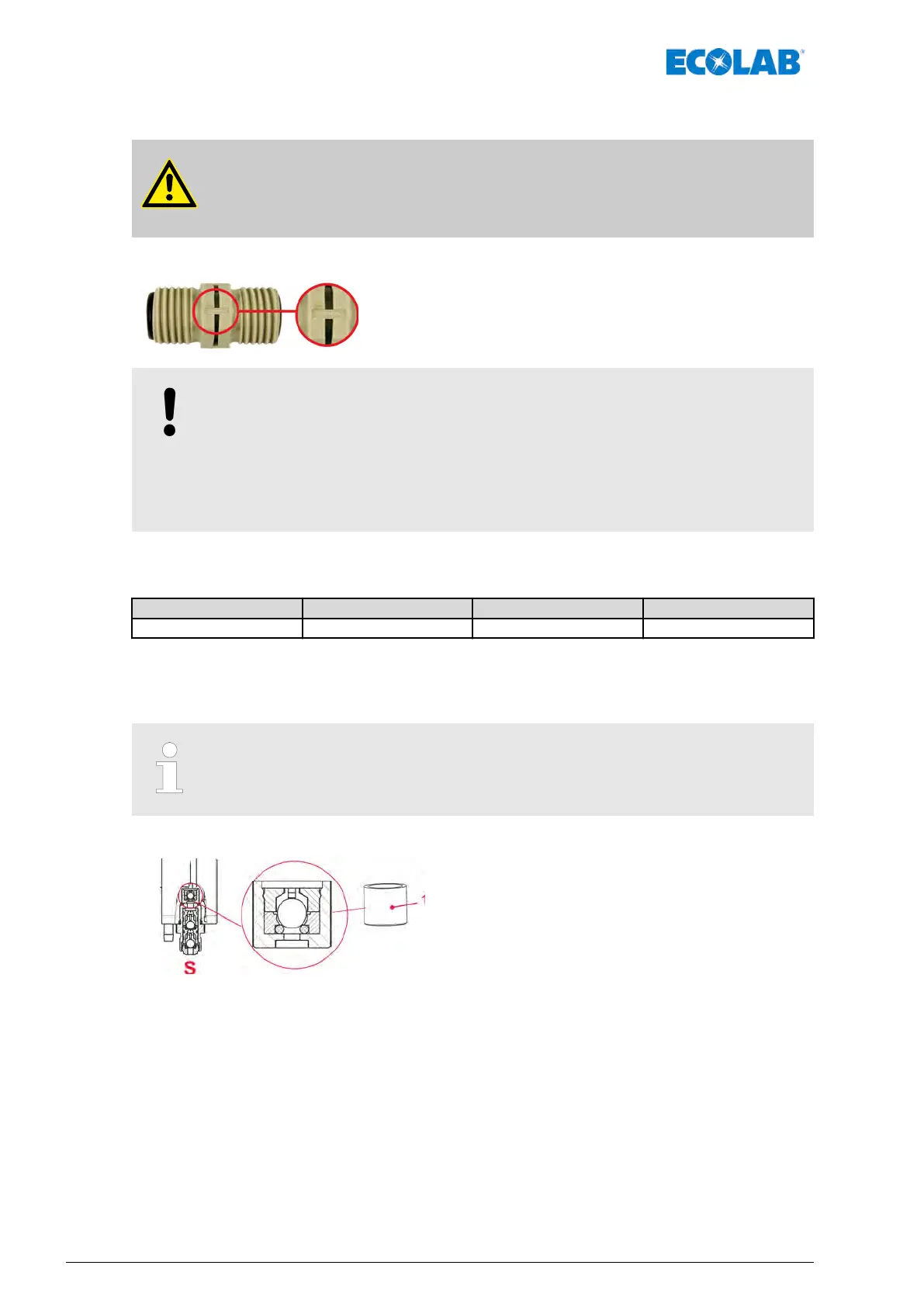

9.4 Dosierventile lagerichtig einbauen
WARNUNG!
Beim Einbau ist unbedingt darauf zu achten, dass die V
entile der Fließrichtung
entsprechend eingebaut werden!
Auf den Saug-/Druckventilen ist die Fließrichtung durch einen
eingeprägten Pfeil dargestellt.
HINWEIS!
Die nachfolgend angegebenen Anzugsdrehmomente sind unbedingt
einzuhalten um zum einen die Dichtigkeit des Systems und zum anderen die
Unversehrtheit der Gewinde zu gewährleisten.
Die Anzugsdrehmomente der Dosierkopfschrauben sind auf einem Aufkleber
,
der auf dem Pumpenkopf aufgebracht ist, angegeben.
Anzugsdrehmoment der Saug-/Druckventile:
Pumpenkopfgröße 5 l/h und 11 l/h 5 l/h und 11 l/h 5 l/h und 11 l/h
Anzugsdrehmoment 2 ± 0,2 Nm 2,8 ± 0,2 Nm 4 ± 0,2 Nm
9.5 Wechsel der Ventilpatronen (Typ V3)
Beim Wechsel der „V3 Ventilpatronen“ ist darauf zu achten, diese lagerichtig
einzubauen.
1. Untere V
entilpatrone V3
S Saugseite (Suction) -> Saugventil
Wartung
56417102264 Rev. 5-01.2019
