11.2.3 Aufrüstung - Von „EcoPro“ auf „EcoAdd“
Die Pumpenversion „EcoPro“ kann durch austauschen des Steuerteils auf die
„EcoAdd“
Version mit Bediendisplay und Bluetooth-Schnittstelle umgebaut, bzw.
aufgerüstet werden.

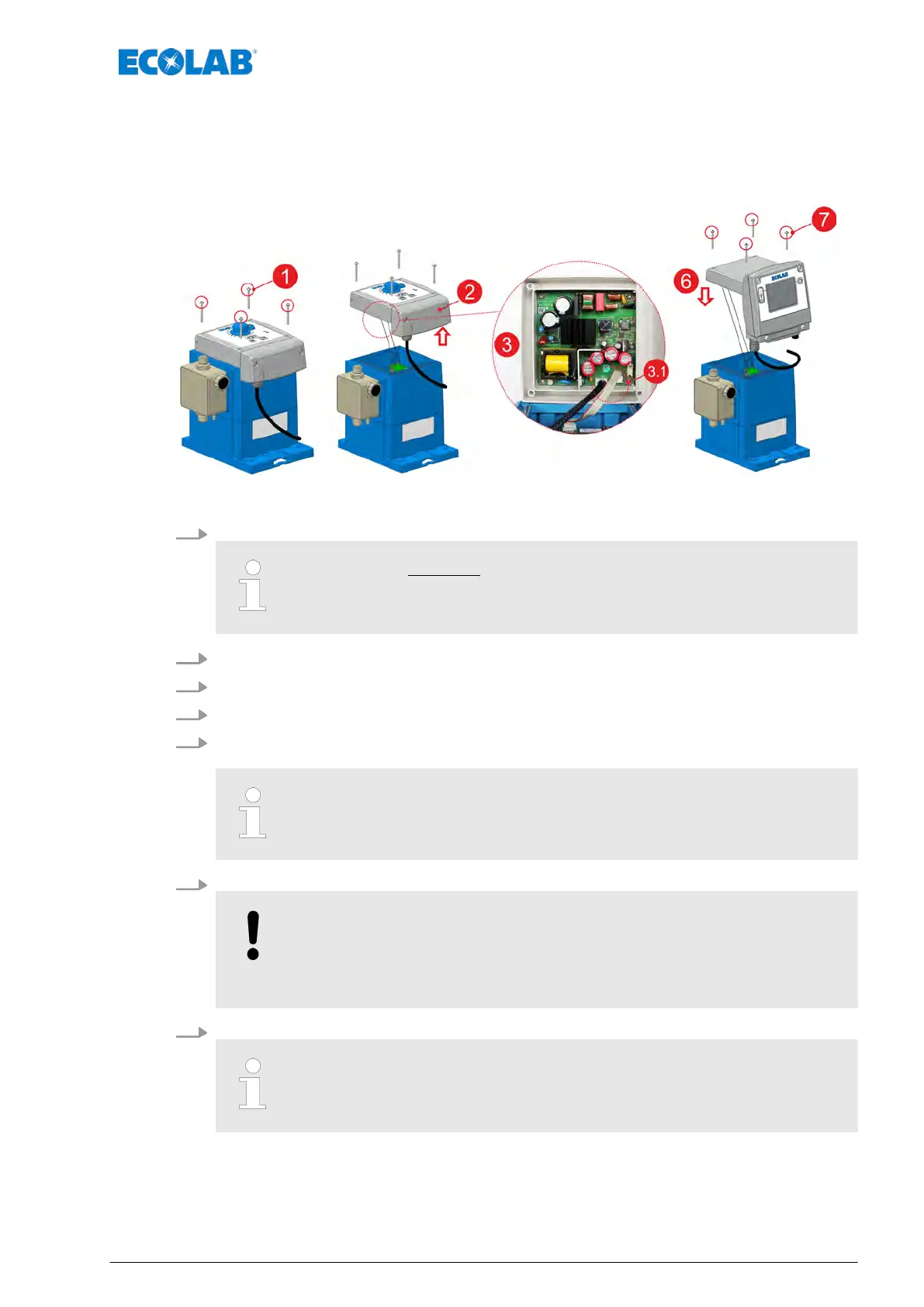

Abb. 32: / Aufrüstung der „EcoPro“ auf die V
ersion „EcoAdd“
1. Befestigungsschrauben am Steuerteil der „EcoPro“ lösen.
Die Schrauben sind nicht gegen herausfallen gesichert!
Achten Sie bei der Demontage darauf, dass die Schrauben nicht verloren
gehen und verwenden Sie keine anderen, außer den Originalen.
2. Steuerteil der „EcoPro“
nach oben abnehmen.
3. Beide Stecker (Pos. 3.1) von der Unterseite des Steuerteils der „EcoPro“
abziehen.
4. Steuerteil der „EcoPro“
entfernen.
5. Die beiden Stecker (Pos. 3.1) in die passenden Steckeraufnahmen an der Unterseite
des Steuerteils der „EcoAdd“
stecken.
Die Stecker sind bauseits "codiert", so dass diese nur lagerichtig auf eine
Buchse gesteckt werden können.
6. Steuerteil der „EcoAdd“ auf das Pumpengehäuse aufsetzen.
HINWEIS!
Im Pumpengehäuse befindet sich eine Dichtung zum Steuerteil.
Achten Sie beim Zusammenbau des Steuerteils mit dem
Pumpengehäuse darauf, dass diese frei von V
erunreinigungen ist.
7. Befestigungsschrauben am Steuerteil (Bedienteil / Pumpenoberteil) anziehen.
Das Anzugsdrehmoment der Befestigungsschrauben am Steuerteil
beträgt ca. 1 Nm. Um keine Schäden am Gewinde zu verursachen wird
empfohlen die Schrauben handfest anzuziehen.
Reparatur, Umbau, Aufrüstung
71 417102264 Rev. 5-01.2019
