6.2.2 Montaje en pared

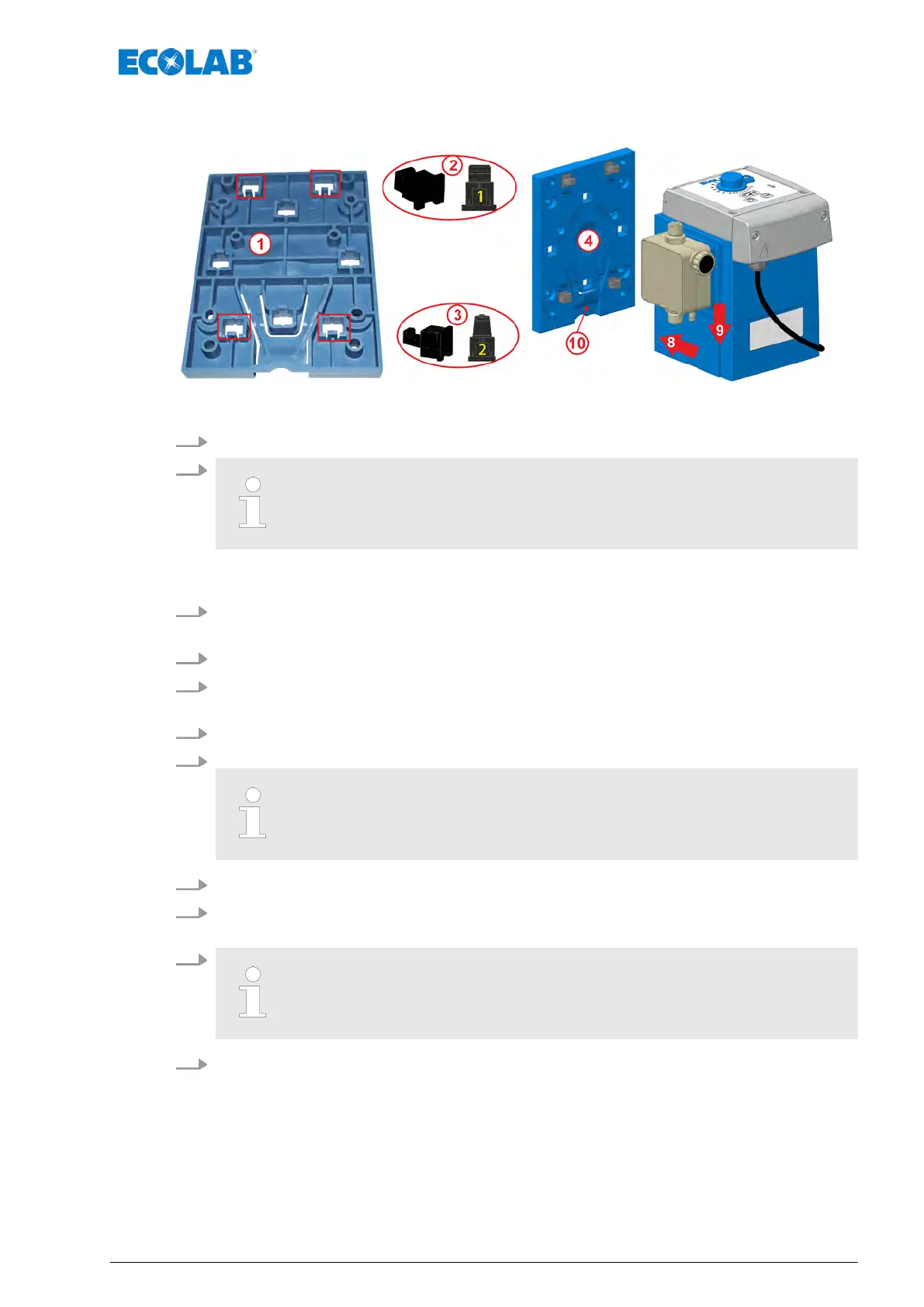

Fig. 9: Preparaciones para el montaje en pared
1. V
oltear la placa de montaje.
2.
Para el montaje de pie se emplean los elementos de sujeción con el
número 2
(Fig. 9, pos. 3) y con el número 1 (Fig. 9, pos. 2).
Introducir los elementos de sujeción (indicación: 1, Fig. 9, pos. 2) por detrás en los
dos orificios superiores con la indicación «wall»
(= montaje en pared)y encajarlos.
3. Introducir los elementos de sujeción (indicación: 2, Fig. 9, pos. 3 ) por detrás en los
dos orificios inferiores con la indicación «wall» y encajarlos.
4. V
oltear de nuevo la placa de montaje y fijarla en el lugar de montaje deseado.
5. Utilizar la placa de montaje de plantilla y marcar con un lápiz afilado los puntos de
perforación deseados.
6. Realizar las perforaciones.
7. Fijar con seguridad la placa de montaje a la pared.
Los ganchos de los elementos de sujeción deberán apuntar hacia arriba.
8. Colocar la bomba desde arriba en los ganchos de la placa de montaje.
9. Empujar hacia atrás la bomba sobre la placa de montaje hasta que encaje con un
«clic» audible.
10.
Presionando hacia abajo la pestaña de sujeción (pos. 10) es posible
soltar de nuevo la bomba de la placa de montaje.
11. Realizar el montaje de las líneas de conexión (hidráulicas y eléctricas):
Ä
Capítulo 6.3.1 «Instalación hidráulica» en la página 36
Ä
Capítulo 6.3.4 «Instalación eléctrica» en la página 44.
Montaje, instalación, remodelación y actualización
35 417102264 Rev. 5-01.2019
