11.2 Modification / mise à niveau
1
1.2.1 Modification - rotation de la tête de pompe
Afin de pouvoir adapter la pompe aux conditions du site, il est possible de
tourner l'unité de commande grise (organe de commande / partie supérieure
de la pompe) de la pompe.
DANGER
Danger d'électrocution
V
eiller à mettre sans faute le système hors tension et à le protéger contre toute
remise en circuit intempestive !

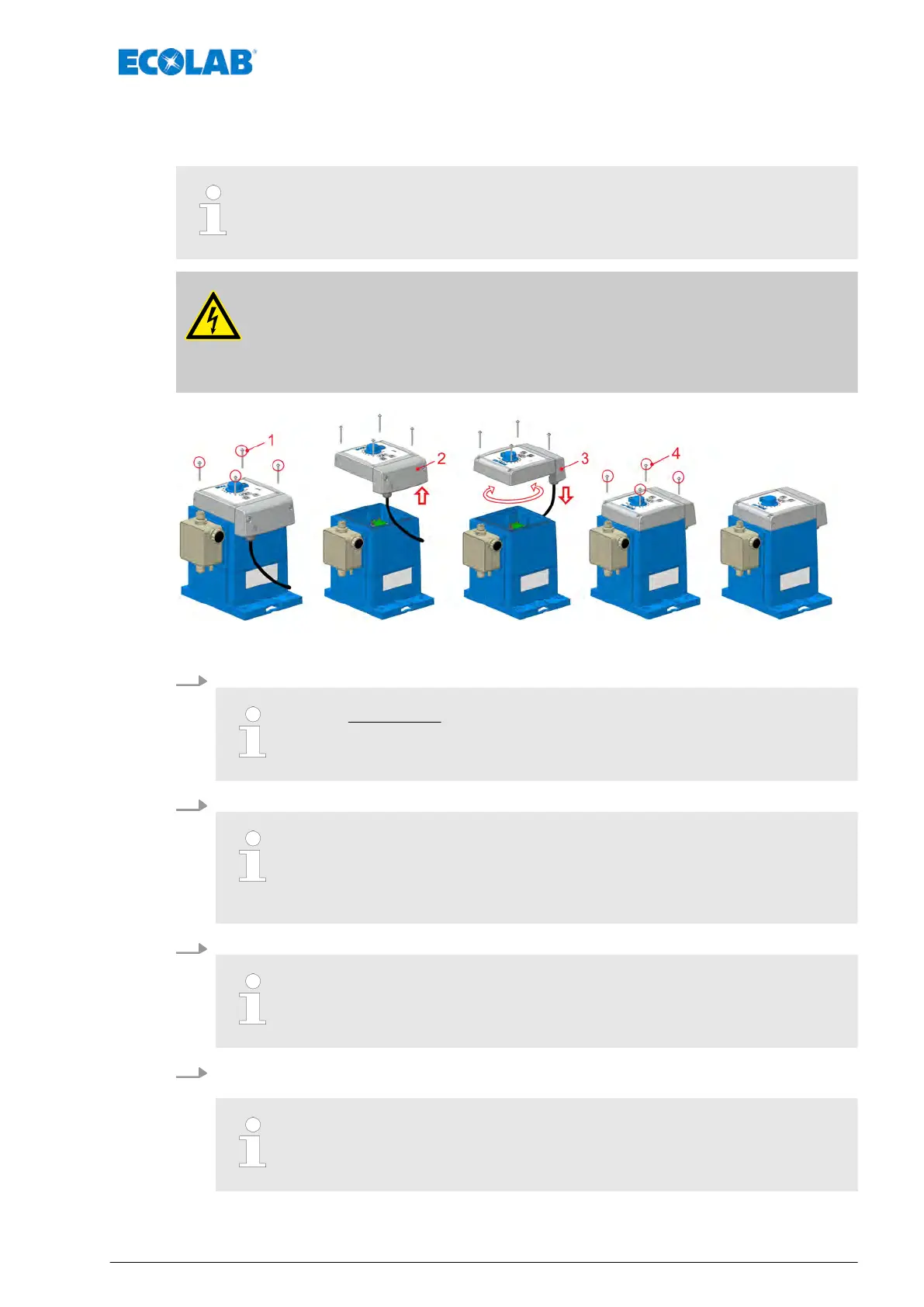

Fig. 30 : Rotation de la tête de pompe
1. Desserrer les vis de fixation de l'unité de commande.
Les vis ne sont pas équipées d’un mécanisme anti-chute !
Lors du démontage, veillez à ne pas perdre les vis et utilisez uniquement
les vis d’origine.
2. Soulever l'unité de commande.
Entre l'unité de commande de la pompe et la partie inférieure de la
pompe se trouvent deux câbles, qui transmettent les signaux de
commande à la pompe. Lors de la modification, veillez à ne pas les
coincer entre l'unité de commande et la partie supérieure de la pompe.
3. T
ourner l'unité de commande dans la direction souhaitée et la poser sur le boîtier.
Un joint d’étanchéité pour l'unité de commande se trouve dans le boîtier
bleu de la pompe. Lors de l’assemblage, veillez à ce que le joint ne soit
pas encrassé afin de garantir l’étanchéité.
4. Serrer les vis de fixation de l'unité de commande (organe de commande / partie
supérieure de la pompe).
Le couple de serrage des vis de fixation de l'unité de commande est
d’environ 1 Nm. Afin de ne pas endommager le filetage, il est
recommandé de serrer les vis avec la main.
Réparation, modification, mise à niveau
71 417102264 Rév. 5-01.2019
