6.3.3.3 Buis- en slangaansluiting met opsteeknippel en slangbeugel

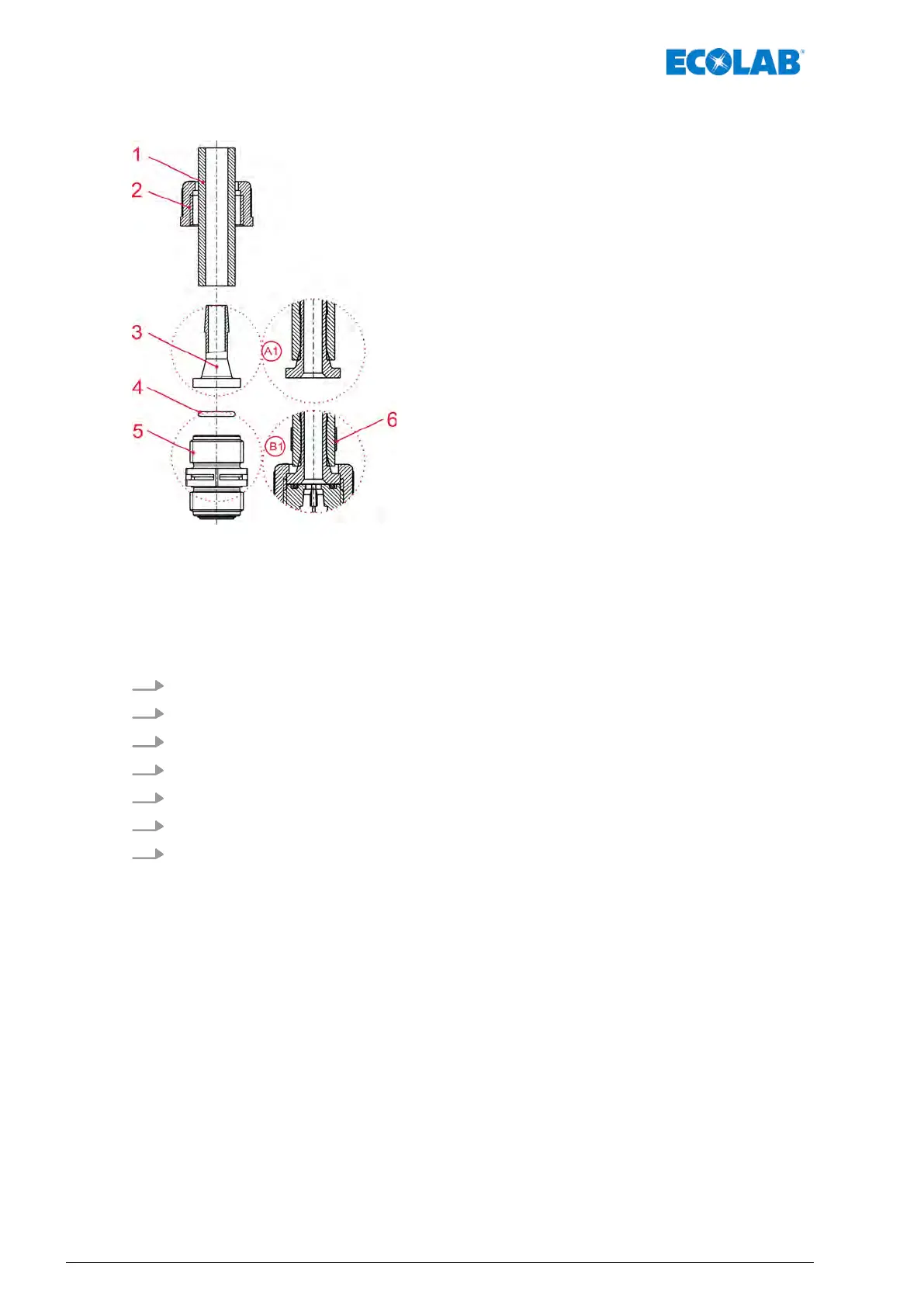

Afb. 12: Buis- en slangaansluiting met opsteeknippel en slangbeugel

A Detail/snede: Voorstelling afzonderlijke onderdelen

1 Slang

2 Wartelmoer

3 Kegeldeel

4 O-ring

5 Zuig-, drukklep

6 Slangklem

A1 Buis resp. slang opgestoken

B1 Klepaansluiting: Gewenste toestand na montage

1. Slang (pos. 1) recht afsnijden.

2. W

artelmoer (pos. 2) over slang (pos. 1) schuiven.

3. Slangbeugel (pos. 6) over slang (pos. 1) schuiven

4. Slang (pos. 1) tot aan de aanslagboord op kegeldeel (pos. 3) schuiven (detail A1).

5. O-ring (pos. 4) in groef van zuig-, resp. drukklep (pos. 5) plaatsen.

6. W

artelmoer (pos. 2) aandraaien (detail B1).

7. Slangbeugel (pos. 6) naar onderen schuiven en vastdraaien (detail B1).
