9.8 Dimensioni testa pompa 30 l/h e 50 l/h

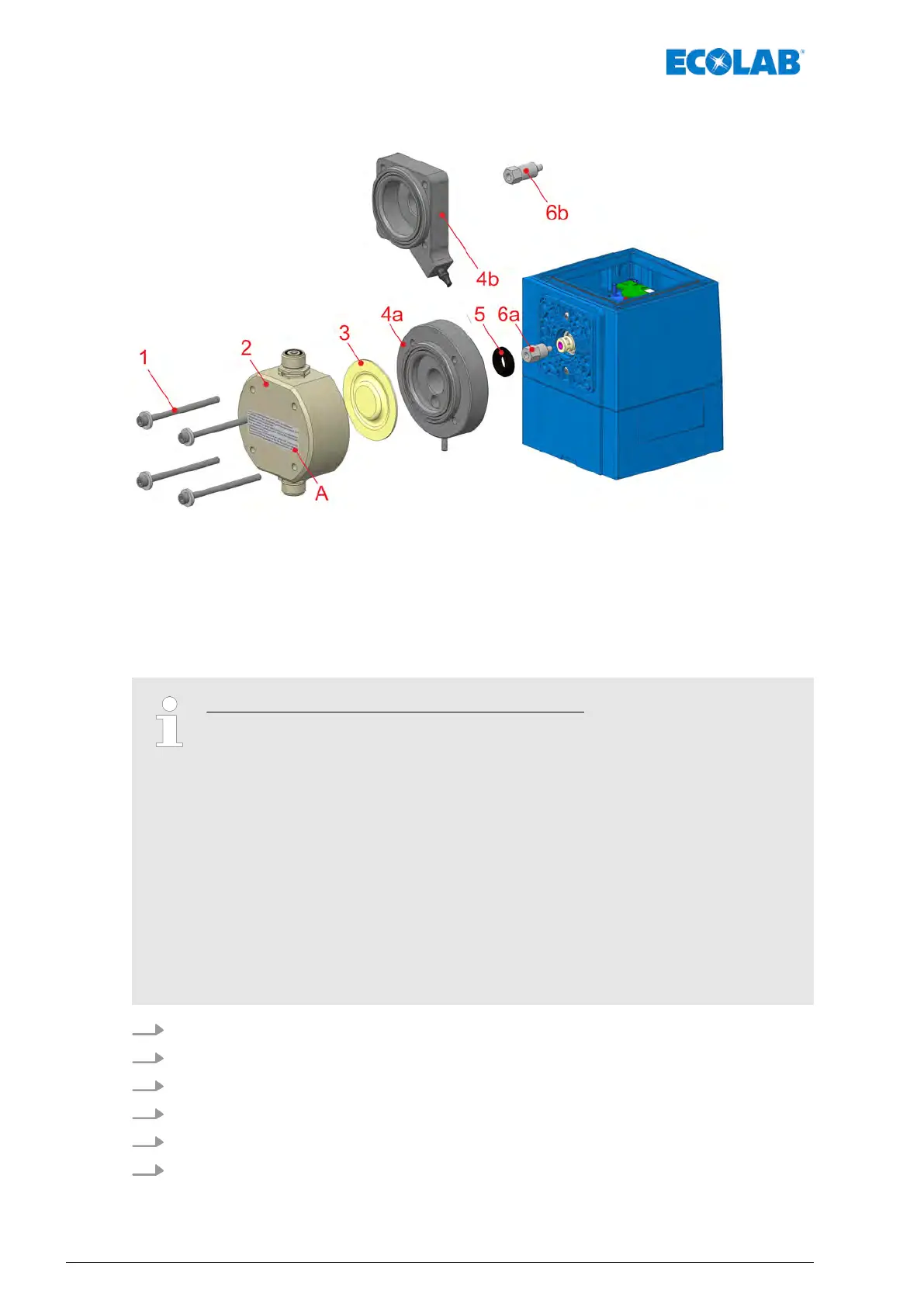

Fig. 22: Sostituzione della membrana e della testa della pompa
A Adesivo: Coppia di serraggio viti testa dosaggio
1 Viti testa dosaggio (4 pezzi)
2 Testa pompa
3 Membrana
4a Piastra intermedia senza sensore
4b Piastra intermedia con sensore
5 Membrana protettiva
6a Prolunga membrana per la piastra intermedia senza
sensore
6b Prolunga membrana per la piastra intermedia senza
sensore
Durante il montaggio osservare quanto segue:
– Installare la nuova membrana protettiva nella posizione corretta.
– Inserire la piastra intermedia nella posizione corretta.
– Ruotare la piastra adattatore in senso orario finché l’uscita fessura
membrana non sia rivolta verso il basso.
– Fissare al testa della pompa e prestare attenzione alla direzione del flusso
– A
vvitare bene a mano le viti testa pompa e poi serrare con un ordine
incrociato.
– Prima della messa in servizio e dopo 24 ore di funzionamento, le viti della
testa di dosaggio devono essere serrate diagonalmente.
– La coppia di serraggio non deve essere superata per non danneggiare le
filettature. Una caduta al di sotto della coppia di serraggio può portare a
perdite. Coppie di serraggio, si veda
Ä
Capitolo 13.6 «Coppie di
serraggio» a pag. 79
1. Allentare le viti a testa dosatore (pos. 1).
2. Rimuovere la testa della pompa (pos. 2).
3. T
ogliere la membrana (pos. 3) e la piastra intermedia (pos. 4a o 4b).
4. Estrarre la membrana protettiva (pos. 5) dalla prolunga membrana (pos. 6a o 6b).
5. Estrarre la prolunga membrana (pos. 6a o 6b) dallo spintore.
6. Rimontare in ordine inverso.
Manutenzione
60417102264 Rev. 5-01.2019
