6.3.4 Elektrische Installation
Personal:
n
Elektrofachkraft
Für den Kabelanschluss der Impulssteuerung, liegt der Pumpe eine M 12 x 1,5
V
erschraubung bei.
Das Netzkabel ist werkseitig bereits montiert.

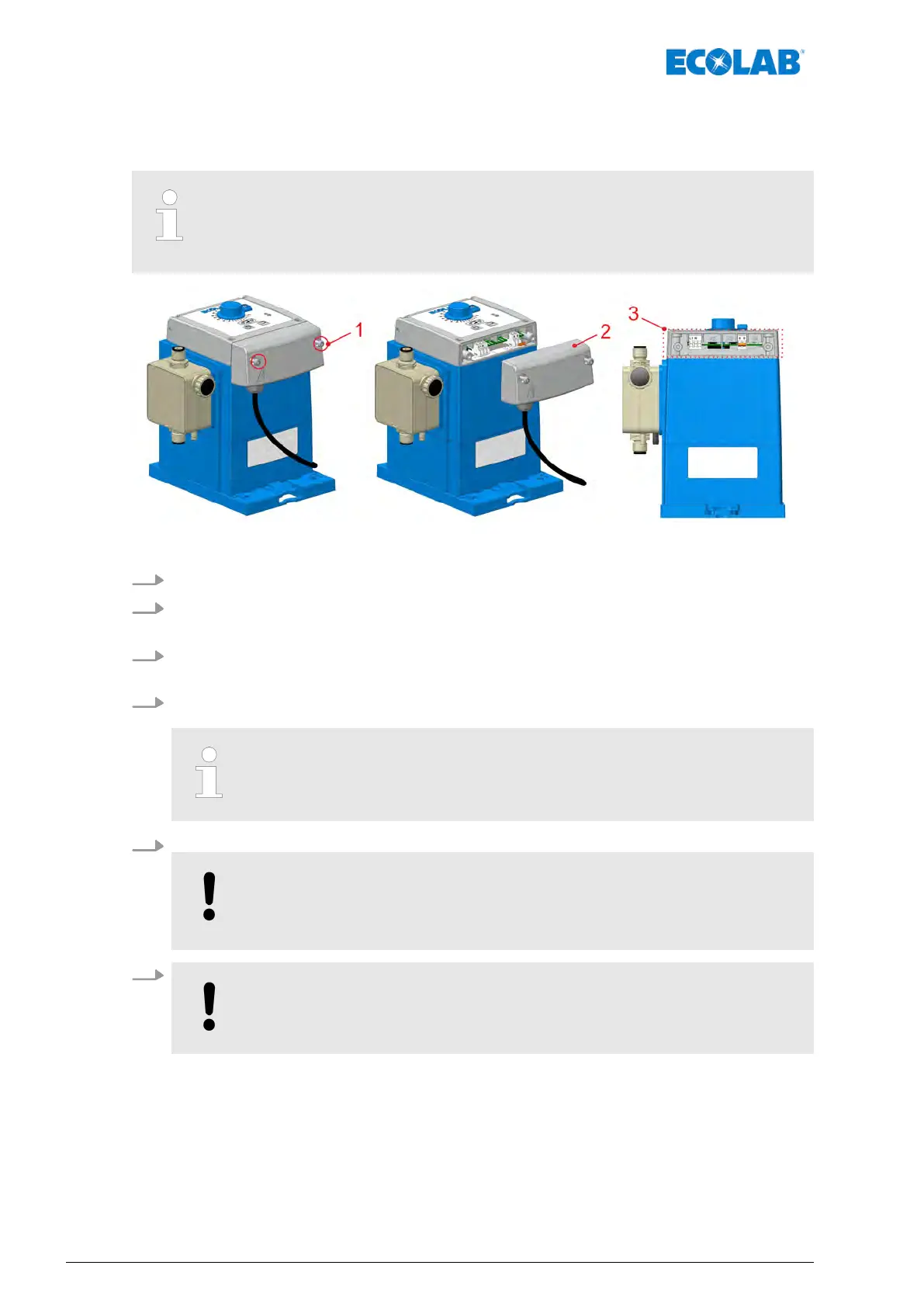

Abb. 14: Elektrische Installation „EcoPro“
1. Beide Gehäuseschrauben lösen. Diese sind gegen herausfallen gesichert.
2. Frontdeckel abnehmen.
ð
Die Platine zum elektrischen Anschluss ist freigelegt.
3. Zum Anschluss eines externen Freigabesignals die Anschlussleitungen durch die
Kabelverschraubung führen.
4. Elektrische Installation für das externe Freigabesignal durchführen:
Ä
Kapitel 6.3.4.1 „Klemmenbelegung - Externes Freigabesignal“ auf Seite 43.
Zulässige Kabel-Außendurchmesser für Anschluss der EIN/Ausgänge:
AD Ø = 5,1-5,7 mm (Pos. 2-5).
Zulässige Kabel: LIYY 4x 0,5; LIYY 5 x 0,34; L
YCY 2 x 0,34; Ölflex 4 x 0,5
5. Nach beendeter elektrischer Installation den Deckel wieder auf das Gehäuse setzen.
HINWEIS!
Achten Sie darauf, dass die Dichtung frei von V
erunreinigungen ist, um
die Dichtigkeit des Systems zu gewährleisten.
6.
HINWEIS!
Beide Gehäuseschrauben "handfest" anziehen.
Montage, Installation, Umbau und Aufrüstung
42417102264 Rev. 5-01.2019
