6.3.3.2 Slangaansluiting met kegeldeel en spandeel

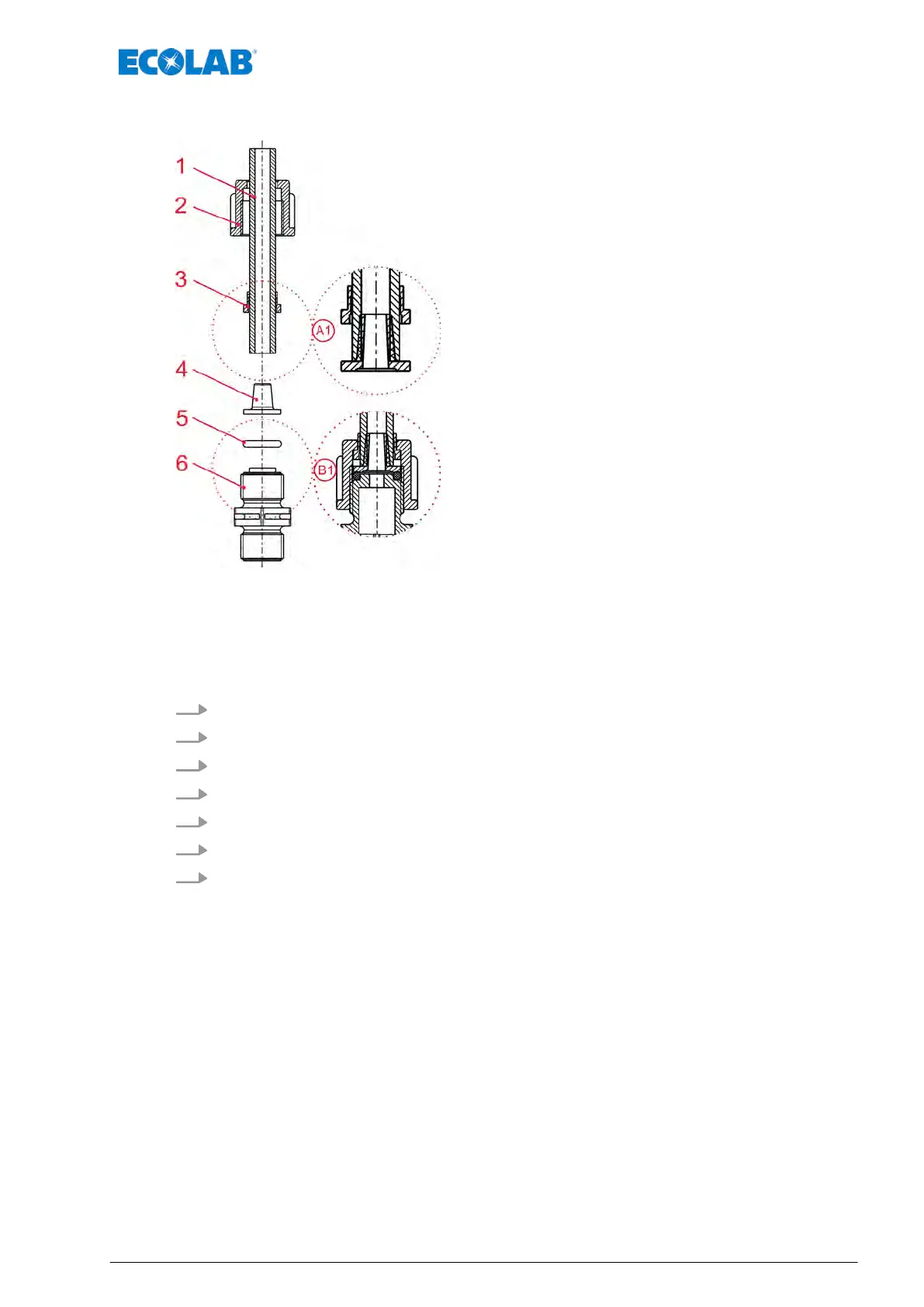

Afb. 11: Buis- slangaansluiting met kegeldeel
1 Slang
2 Wartelmoer
3 Spandeel
4 Kegeldeel
5 O-ring
6 Zuig-, drukklep
A1 Buis resp. slang opgestoken
B1 Klepaansluiting: Gewenste toestand na montage
1. Slang (pos. 1) recht afsnijden.
2. W
artelmoer (pos. 2) over slang (pos. 1) schuiven.
3. Spandeel (pos. 3) over slang (pos. 1) schuiven.
4. Slang (pos. 1) tot aan de aanslagboord op kegeldeel (pos. 4) schuiven (detail A1).
5. Spandeel (pos. 3) richting kegeldeel (pos. 4) schuiven tot weerstand merkbaar is.
6. O-ring (pos. 5) in groef van zuig-, resp. drukklep (pos. 6) plaatsen.
7. W
artelmoer (pos. 2) aandraaien (detail B1).
