10.2.2.2 Modulo pezzo di ricambio: Testa pompa 11 l/h

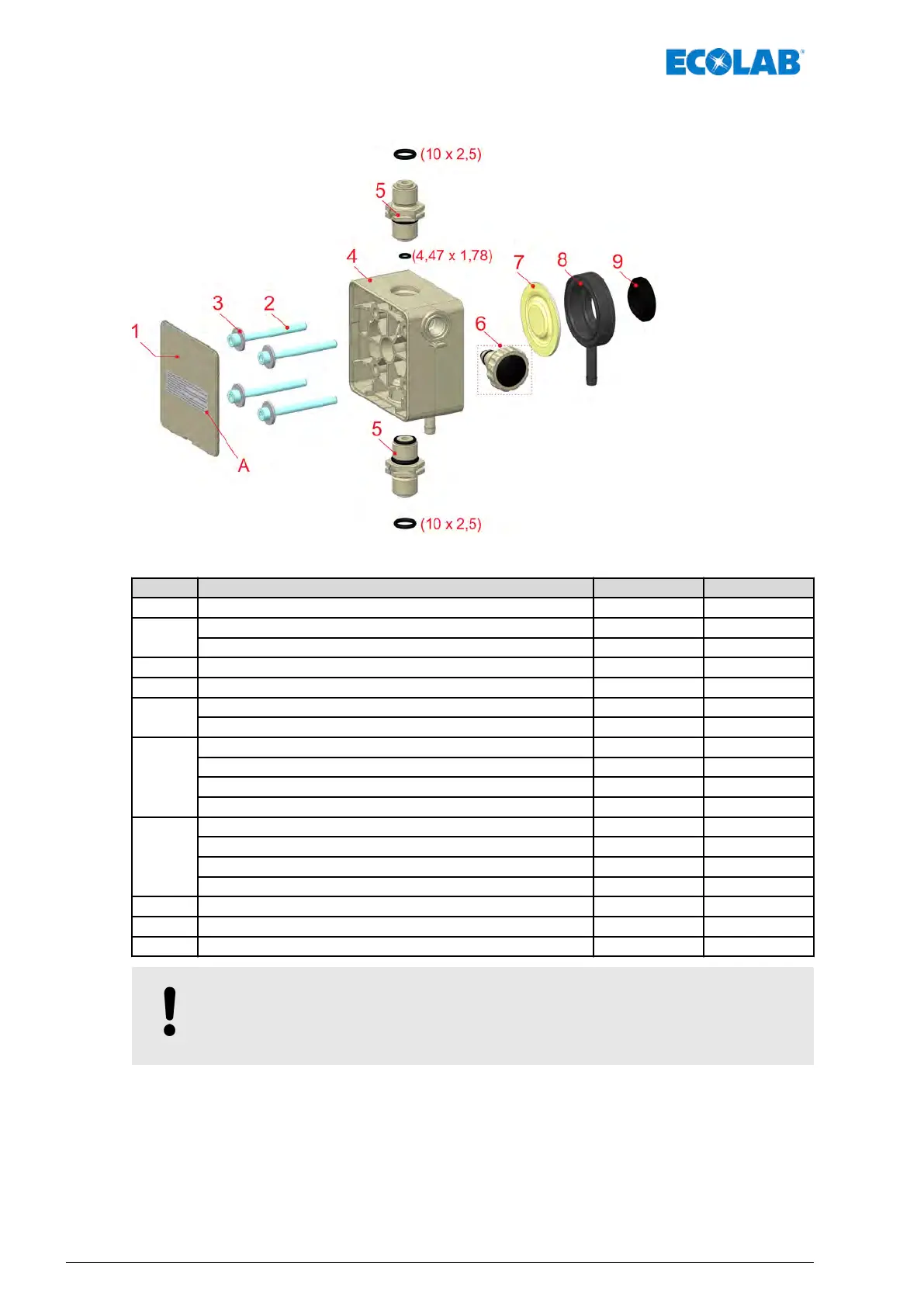

Fig. 27: Modulo pezzo di ricambio: Testa pompa 11 l/h
Pos. Denominazione N. articolo N. EBS
A Adesivo Messa in servizio / Coppia di serraggio (4 Nm) 34800327 su richiesta
1
Piastra di copertura PP grigio silice 35200180 su richiesta
Piastra di copertura PVDF naturale 35200181 su richiesta
2 Vite a testa cava esagonale, M 5 x 50, DIN 912, V2A, 413031127 su richiesta
3 Rosetta, 5,3 x 15 1,6, DIN 9021, V2A 413501720 su richiesta
4
Testa pompa, 11 l/h, PP 35200112 su richiesta
Testa pompa, 11 l/h, PVDF 35200113 su richiesta
5
Valvola di aspirazione/di mandata, PFC-000 G3/8-G3/8-99 252010 su richiesta
Valvola di aspirazione/di mandata, PEC-000 G3/8-G3/8-99 252011 su richiesta
Valvola di aspirazione/di mandata, DFC-000 G3/8-G3/8-99 252012 su richiesta
Valvola di aspirazione/di mandata, DEC-000 G3/8-G3/8-99 252013 su richiesta
6
Vite ventilazione PP/EPDM 252034 su richiesta
Vite ventilazione PP/FKM 252035 su richiesta
Vite ventilazione PV/EPDM 252036 su richiesta
Vite ventilazione PV/FKM 252037 su richiesta
7 Membrana 35200114 su richiesta
8 Piastra intermedia 35200115 su richiesta
9 Membrana protettiva 35200137 su richiesta
AVVISO!
Durante il montaggio è essenziale osservare la coppia di serraggio sulla testa
della pompa! Si veda anche
Ä
Capitolo 13.6 «Coppie di serraggio» a pag. 79
Componenti soggetti ad usura e parti di ricambio
66417102264 Rev. 5-01.2019
