9.8 Pompkopformaat 30 l/h en 50 l/h

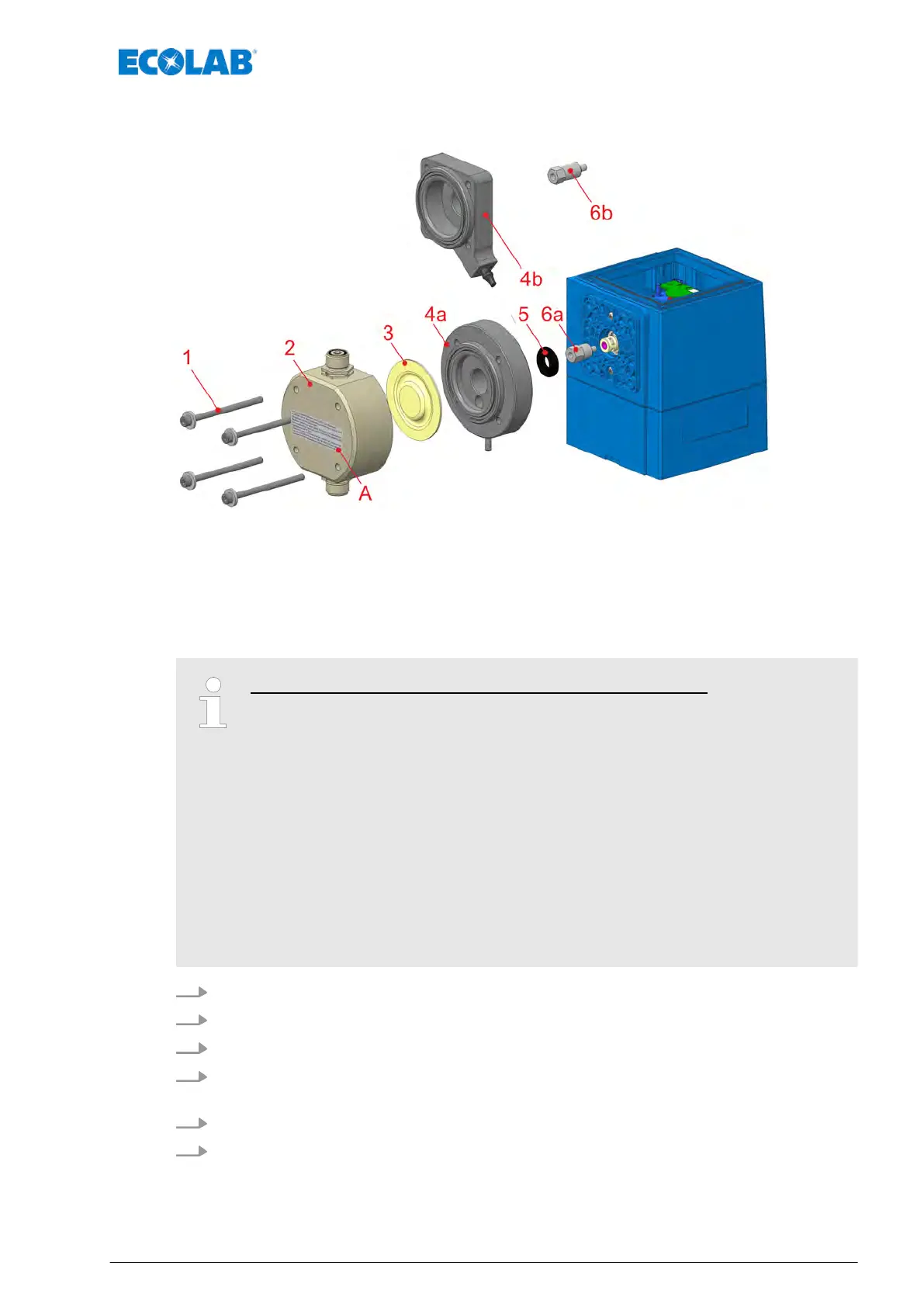

Afb. 22: Vervanging van de membranen en de pompkop
A Etiket: Aanhaalmoment doseerkopschroeven
1 Doseerkopschroef (4 stuks)
2 Pompkop
3 Membranen
4a Tussenplaat zonder sensor
4b Tussenplaat met sensor
5 Veiligheidsmembraan
6a Membraanverlengstuk voor tussenplaat zonder sensor
6b Membraanverlengstuk voor tussenplaat zonder sensor
Tijdens de montage moet op het volgende worden gelet:
– Nieuw veiligheidsmembraan in correcte positie monteren.
– T
ussenplaat in correcte positie plaatsen.
– Adapterplaat in wijzerszin draaien tot de membraanbreukafvoer naar
onderen wijst.
– Pompkop opsteken en op stroomrichting letten
– Pompkopschroeven handvast draaien en dan kruislings aanhalen.
– Voor ingebruikname en na 24 uur werking moeten de doseerkopschroeven
diagonaal worden aangehaald.
– Het aanhaalmoment mag niet worden overschreden om de schroefdraad
niet te beschadigen. Het onderschrijden van het aanhaalmoment kan leiden
tot ondichtheden. Aanhaalmomenten zie
Ä
Hoofdstuk
13.6 „Aanhaalmomenten” op pagina 78
1. Doseerkopschroef (pos. 1) losdraaien.
2. Pompkop (pos. 2) afnemen.
3. Membraan (pos. 3) en tussenplaat (pos. 4a of 4b) uitnemen.
4. V
eiligheidsmembraan (pos. 5) van het membraanverlengstuk (pos. 6a of 6b)
aftrekken.
5. Membraanverlengstuk (pos. 6a of 6b) van de stootklep aftrekken.
6. Hermontage in omgekeerde volgorde.
Onderhoud
59 417102264 Rev. 5-01.2019
