6.3.3.1 Conexión para manguera y tubo con manguito de apoyo integrado

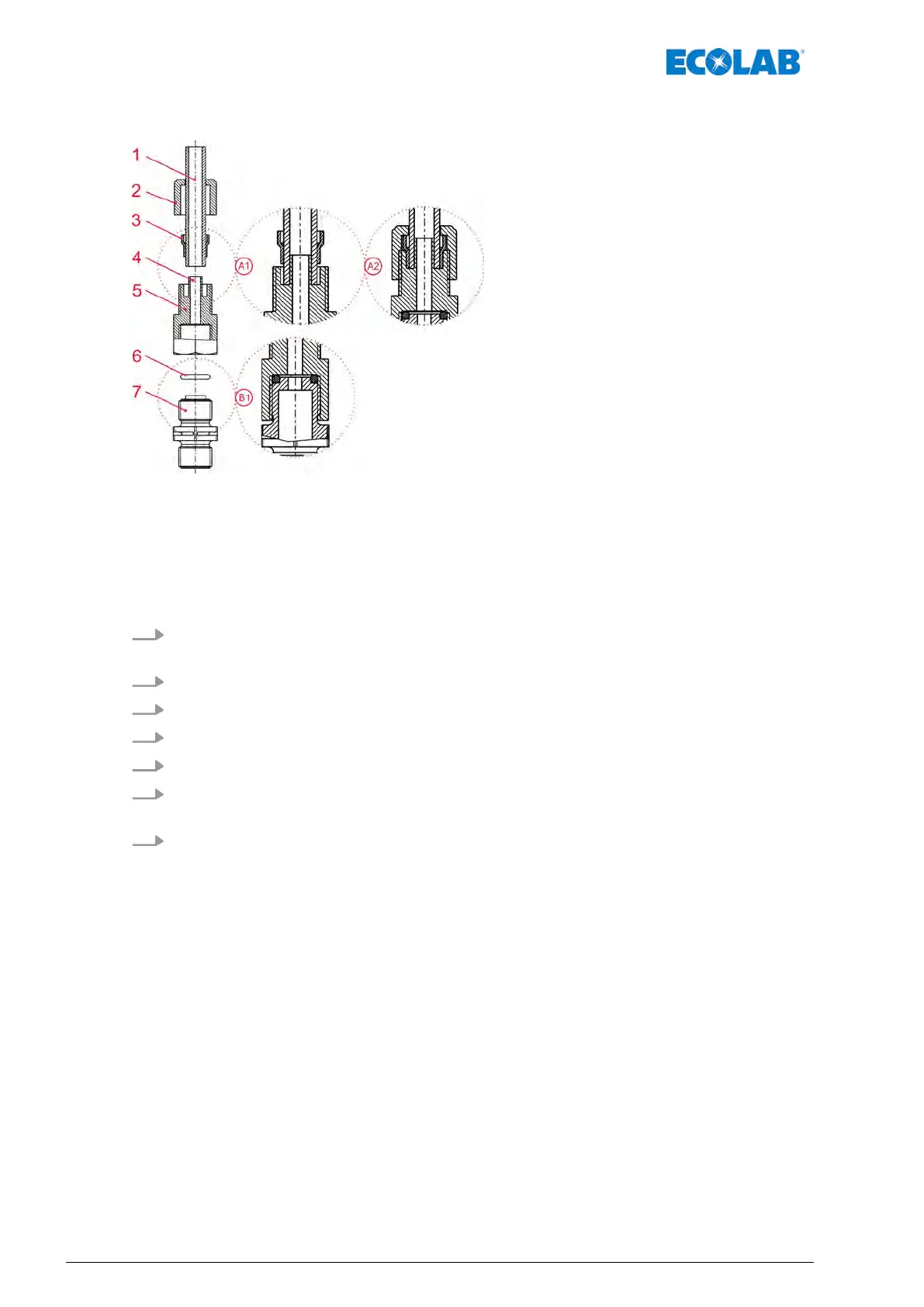

Fig. 10: Conexión para manguera y tubo con manguito de apoyo integrado
1 Conexión para manguera o tubo
2 Tuerca de unión
3 Anillo de apriete
4 Manguito encajable
5 Unión roscada
6 Junta tórica
7 Válvula de aspiración y de descarga
A1 Tubo o manguera encajados
A2 Estado teórico tras el ensamblaje
B1 Conexión de válvula: Estado teórico tras el ensamblaje
1. Colocar la junta tórica (pos. 6) en la ranura de la válvula de descarga o aspiración
(pos. 7).
2. Fijar la tuerca de unión (pos. 2) (detalle B1).
3. Realizar un corte recto en la manguera (pos. 1)
4. Empujar la tuerca de unión (pos. 2) sobre la manguera (pos. 1).
5. Empujar el anillo de apriete (pos. 3) sobre la manguera (pos. 1).
6. Empujar la manguera (pos. 1) hasta el tope del manguito de apoyo (pos. 4)
(detalle: A1).
7. Fijar la unión roscada (pos. 5) (detalle A2).
