6.3 Installazione
I grafici mostrati in questo capitolo sono disegni di massima, che dovrebbero
raffigurare l’installazione in generale.
Gli esempi di installazione e le applicazioni qui mostrate sono solo indicativi.
Forniscono una panoramica su tipi di installazione corretti e quelli da evitare
per un funzionamento senza problemi.
6.3.1 Installazione idraulica
Personale:
n
Meccanico
n
Personale di servizio
n
Specialista

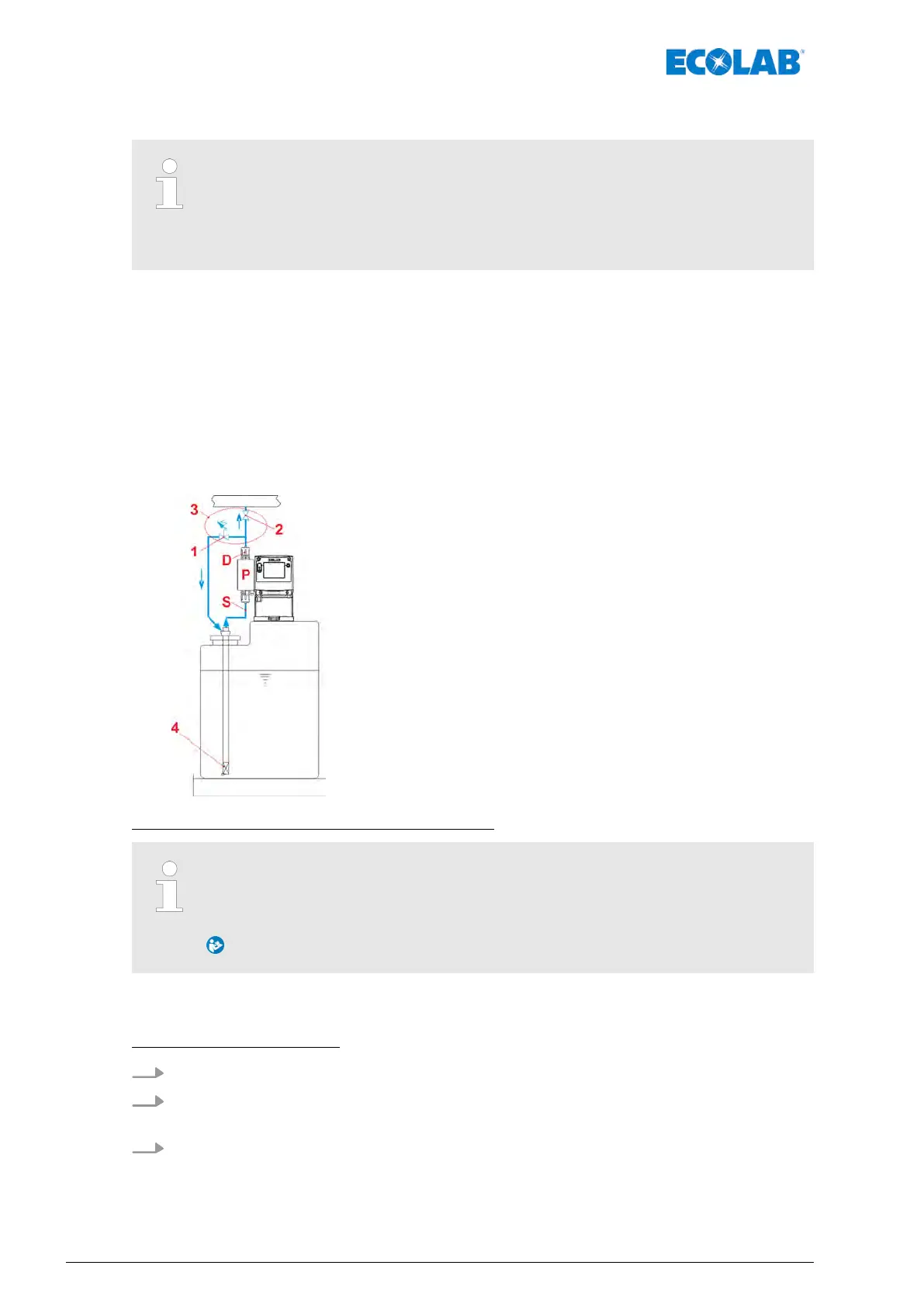

Schema di installazione
1 V
alvola di troppo pieno
2 Valvola per il mantenimento della pressione
3 Opzione: Valvola multi-funzione (VMF)
4 Lancia di aspirazione o valvola di aspirazione da pavimento
D Valvola di mandata
P Testa pompa
S Valvola di aspirazione
Utilizzo di una valvola multifunzione (DTMF):
Le valvole dosaggio, le valvole di arresto pressione e le valvole di sicurezza
contro sovrapressioni (pos. 1 e pos. 2) possono essere sostituite con una
valvola multi-funzione (MFV) (pos. 3) in dotazione, che unisce tutte queste
funzioni. Quando si utilizza una valvola multifunzione, è essenziale seguire le
istruzioni corrispondenti.
Quando si utilizza una valvola di dosaggio, potrebbero verificarsi picchi di dosaggio
<1,2 mPa (12 bar). Ciò farà sì che la pompa indichi un errore e si fermi.
Risoluzione dei problemi:
1. Controllare la contropressione!
2. Controllare tutte le valvole delle linee di dosaggio, probabilmente una valvola
installata nella linea di dosaggio non è correttamente aperta o chiusa.
3. Controllare la pressione del sistema, ridurre se necessario.
Montaggio, installazione, ricostruzione e aggiornamenti
34417102264 Rev. 5-01.2019
