6.3.4.1 Asignación de bornes: señal de activación externa
Tras desmontar la tapa frontal, (ver
Ä
Capítulo 6.3.4 «Instalación eléctrica»
en la página 44, Fig. 14, pos. 2), los bornes quedarán accesibles.
El cliente puede realizar modificaciones en las entradas de control de acuerdo con la
asignación de bornes que se describe a continuación.
¡AVISO!
Solo está permitido realizar modificaciones de la asignación de bornes por
parte de personal cualificado. Si tiene alguna pregunta o necesita ayuda,
póngase en contacto con nuestro servicio de atención al cliente.

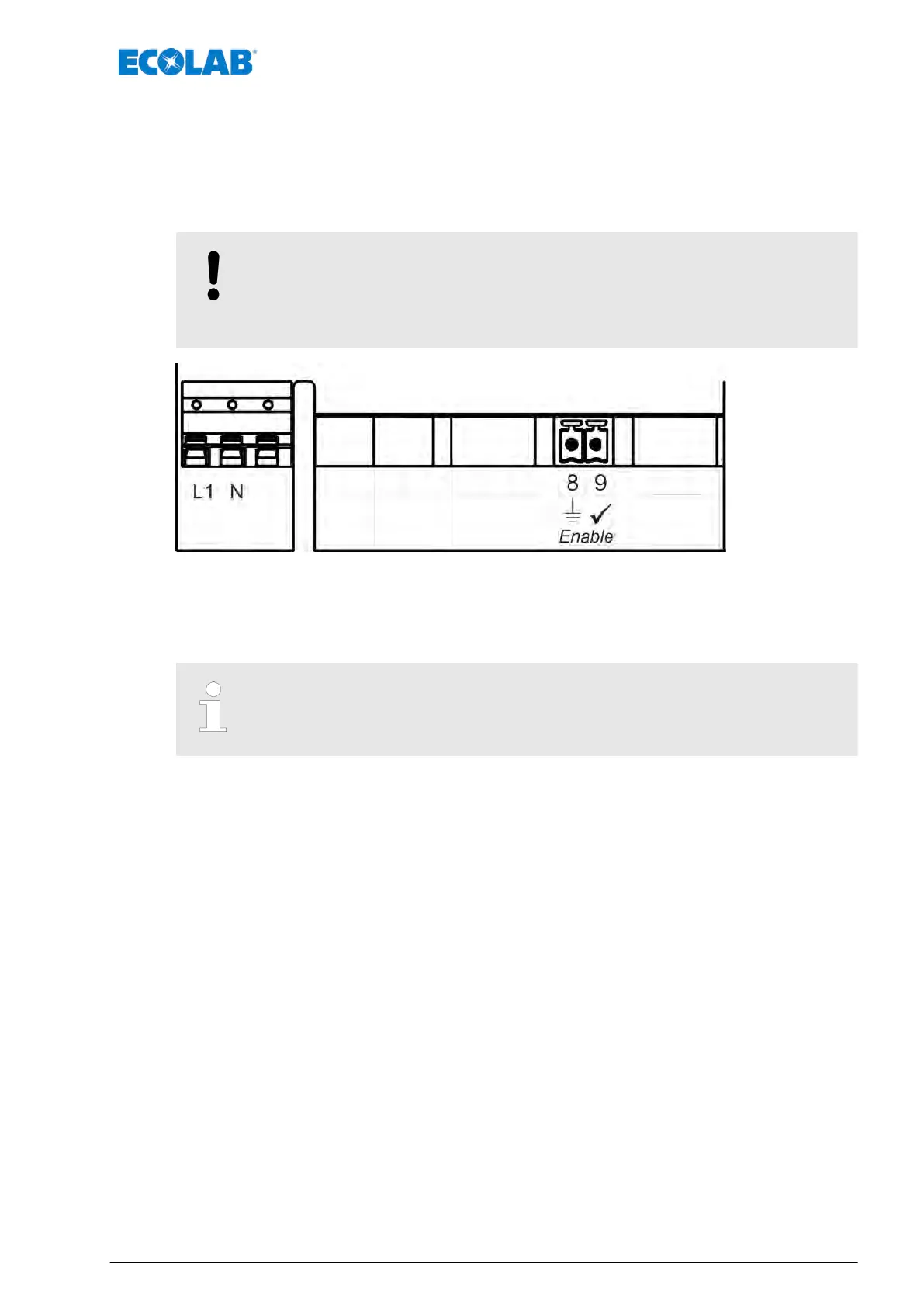

Fig. 15: Asignación de bornes «EcoPro»
L1 Fase de alimentación (conductores de corriente
eléctrica)
N Neutral (masa)
8 Señal de activación (habilitar), toma de tierra (GND)
9 Señal de activación (habilitar), entrada de señal
Diámetros exteriores de cable admisibles para la conexión de las entradas/
salidas: AD Ø = 5,1-5,7 mm (pos. 2-5).
Cables admisibles: LIYY 4x0,5; LIYY 5x0,34; L
YCY 2 x 0,34; Ölflex 4x0,5
Montaje, instalación, remodelación y actualización
45 417102264 Rev. 5-01.2019
