6.3.3.4 Collegamento tubo rigido e tubo flessibile con vite

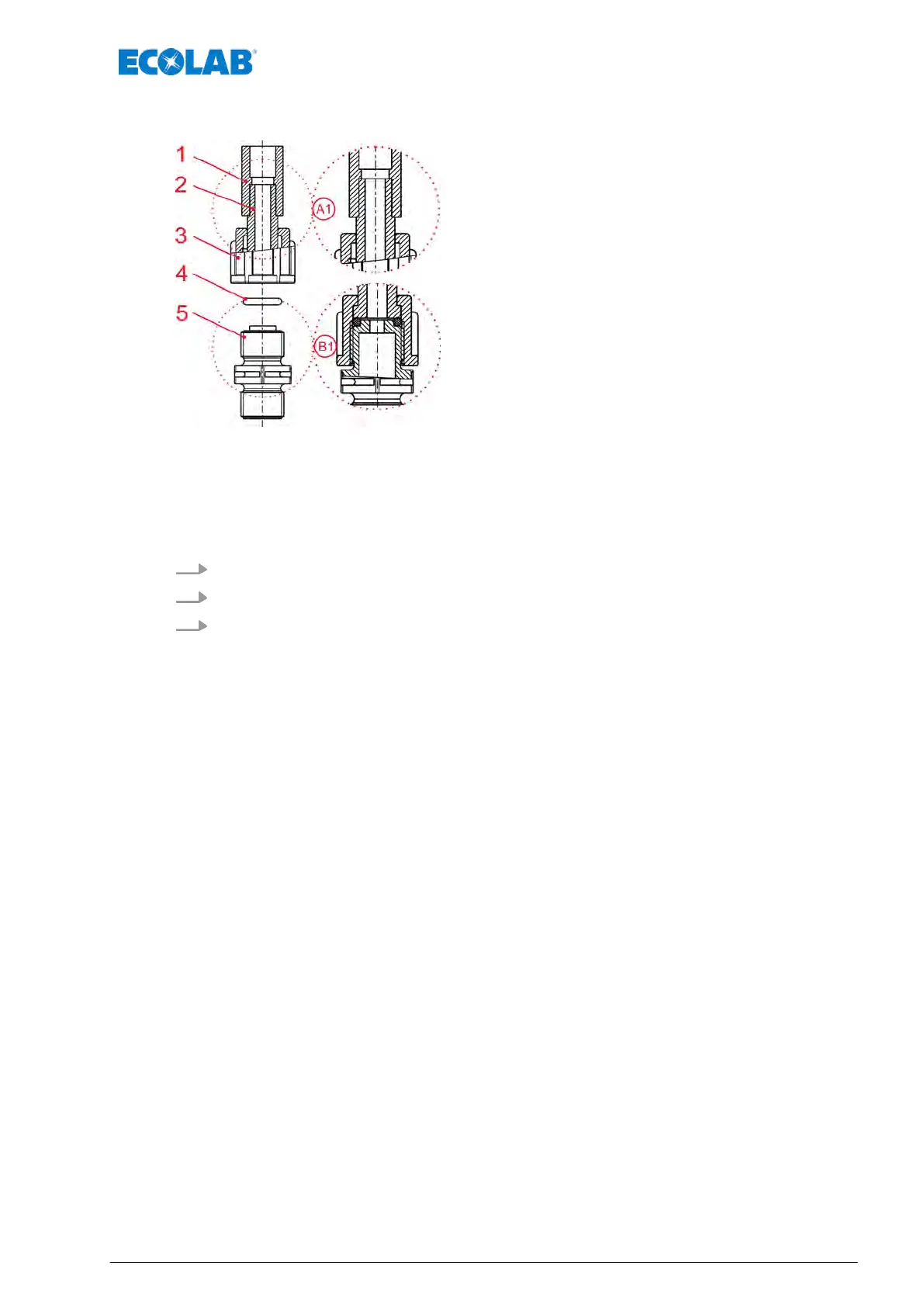

Fig. 13: Collegamento tubo rigido e tubo flessibile con vite
1 Collegamento da saldare
2 Tubo rigido o flessibile
3 Dado per raccordi
4 O-ring
5 Valvola di aspirazione, di mandata
A1 Tubo rigido o flessibile nel collegamento da saldare
B1 Collegamento valvola: Stato nominale dopo
l'assemblaggio
1. Inserire l’O-ring (pos. 4) nel dado della valvola di aspirazione o di mandata (pos. 5).
2. Serrare il dado per raccordi (pos. 3) (dettaglio B1).
3. Saldare il collegamento (pos. 1) con il collegamento sul posto.
