6.3 Installatie
Sommige in dit hoofdstuk weergegeven grafieken zijn principeschetsen, die de
algemene inbouw moeten weergeven.
De hier weergegeven installatievoorbeelden en toepassingen hebben een
functioneel karakter
. Ze geven een overzicht van correcte of te vermijden
installatietypes voor de juiste functie.
6.3.1 Hydraulische installatie
Personeel:
n
Mecanicien
n
Servicepersoneel
n
V
akkracht

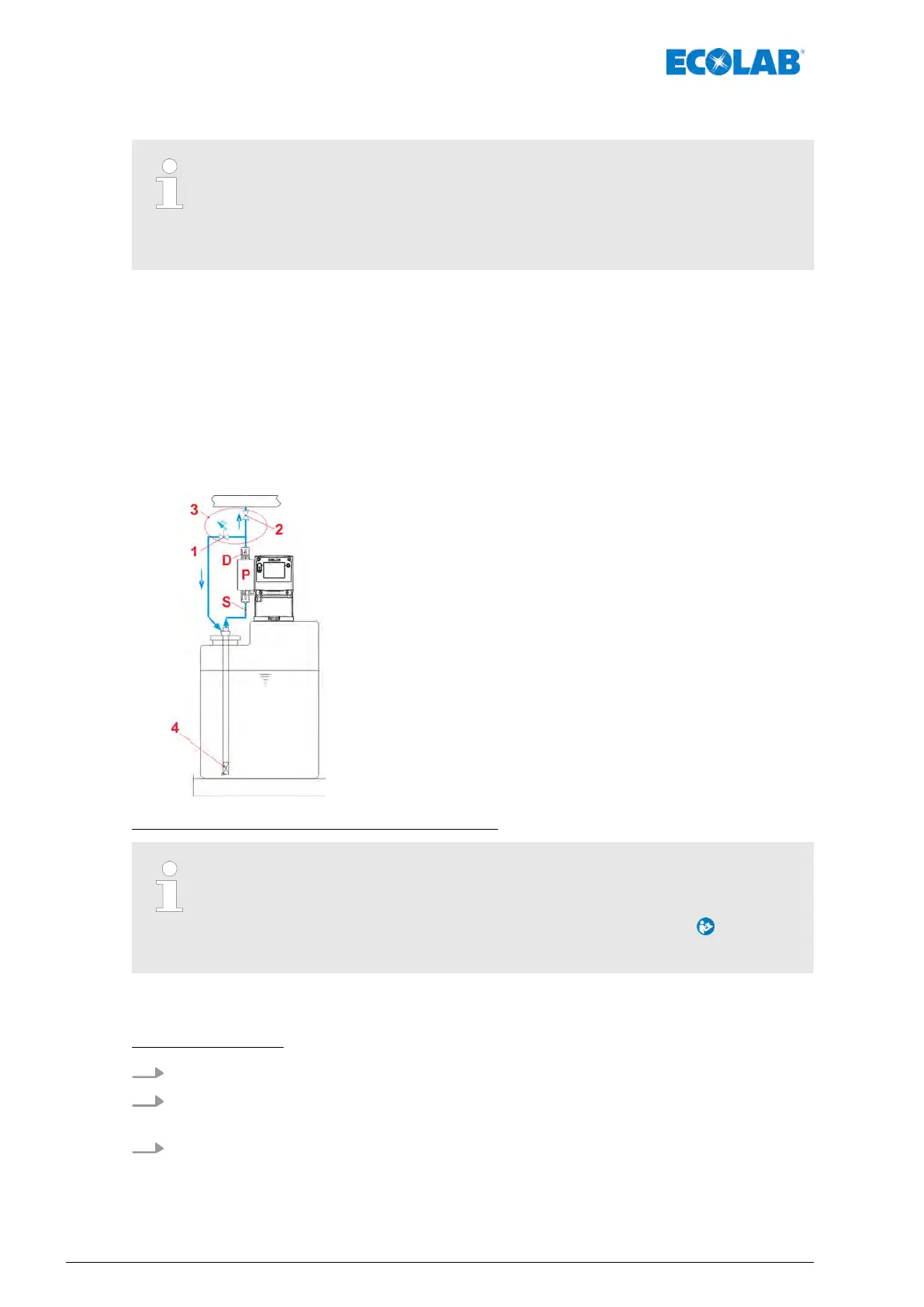

Inbouwschema:
1 Overstortklep
2 Drukbehoudklep
3 Optie: Multifunctionele klep (MFK)
4 Zuiglans resp. bodemzuigklep
D Drukklep
P Pompkop
S Zuigklep
Gebruik van een multifunctionele klep (MFV):
Doseer-, drukbehoud- en overstortkleppen (pos. 1 en pos. 2), kunnen worden
vervangen door een multifunctionele klep (MFK) (pos. 3) uit ons
leveringsprogramma die al deze functies combineert. Bij gebruik van een
multifunctionele klep moet absoluut de bijbehorende handleiding in acht
worden genomen.
Bij gebruik van een doseerklep kunnen doseerpieken < 1,2 mPa (12 bar) optreden.
Dit leidt ertoe dat de pomp een storing aantoont en stopt.
Storingverhelping:
1. T
egendruk controleren!
2. Alle kleppen van de doseerleidingen controleren,evt. is een in de doseerleiding
aangebrachte klep niet correct geopend of helemaal gesloten.
3. Systeemdruk controleren, evt. verlagen.
Montage, installatie, ombouw en upgrade
34417102264 Rev. 5-01.2019
