11.2 Ricostruzione/ aggiornamento
1
1.2.1 Ricostruzione - Ruotare la testa pompa
Per poter regolare la pompa a seconda delle condizioni locali, è possibile
ruotare l'unità di controllo grigia (pannello di comando/parte superiore della
pompa).
PERICOLO!
Pericolo di folgorazione
Assicurati di scollegare l'alimentazione e assicurarla contro l'accensione!

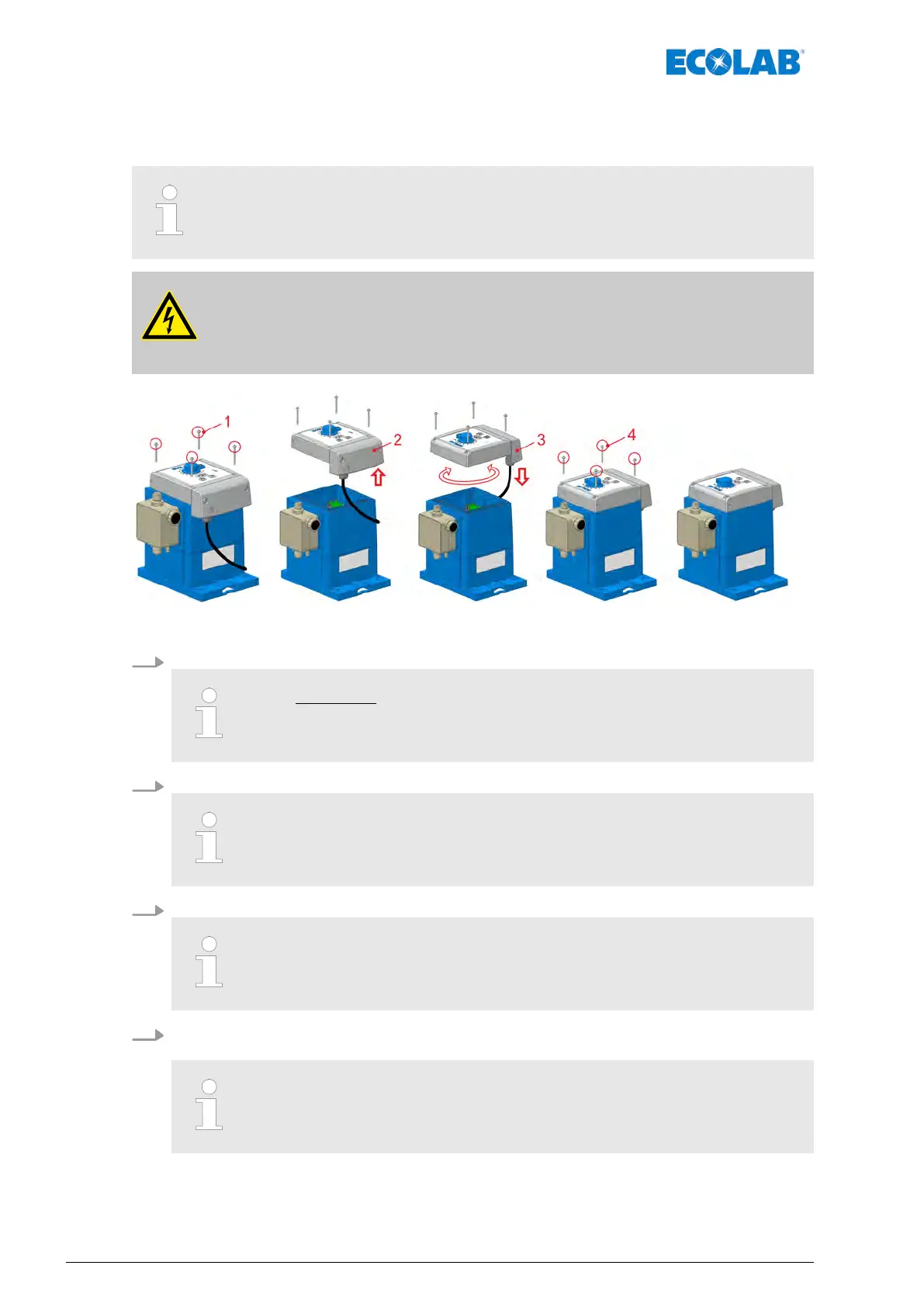

Fig. 30: Rotazione testa pompa
1. Allentare le viti di fissaggio dell'unità di controllo.
Le viti non hanno nessuna protezione in caso di caduta!
Durante lo smontaggio accertarsi che le viti non vengano perse e
utilizzare solo quelle originali.
2. Sollevare l'unità di controllo verso l'alto.
Ci sono due cavi che trasmettono i segnali di controllo per la pompa tra
l’unità di controllo e la parte inferiore della pompa. Prestare attenzione a
non serrarli tra l’unità di controllo e la parte superiore della pompa.
3. Ruotare l'unità di controllo nella direzione desiderata e metterla sull'alloggiamento.
C'è una guarnizione nell'alloggiamento blu della pompa verso l'unità di
controllo. Assicurarsi durante l’installazione che questa sia pulita, per
garantire la tenuta.
4. Serrare le viti di fissaggio sull'unità di controllo (pannello di comando/ parte superiore
della pompa).
La coppia di serraggio delle viti di fissaggio dell'unità di controllo è di circa
1 Nm. Per non causare danni alla filettatura si consiglia di serrare le viti a
mano.
Riparazione, ricostruzione, aggiornamento
70417102264 Rev. 5-01.2019
