6.3.3.2 Schlauchanschluss mit Kegelteil und Spannteil

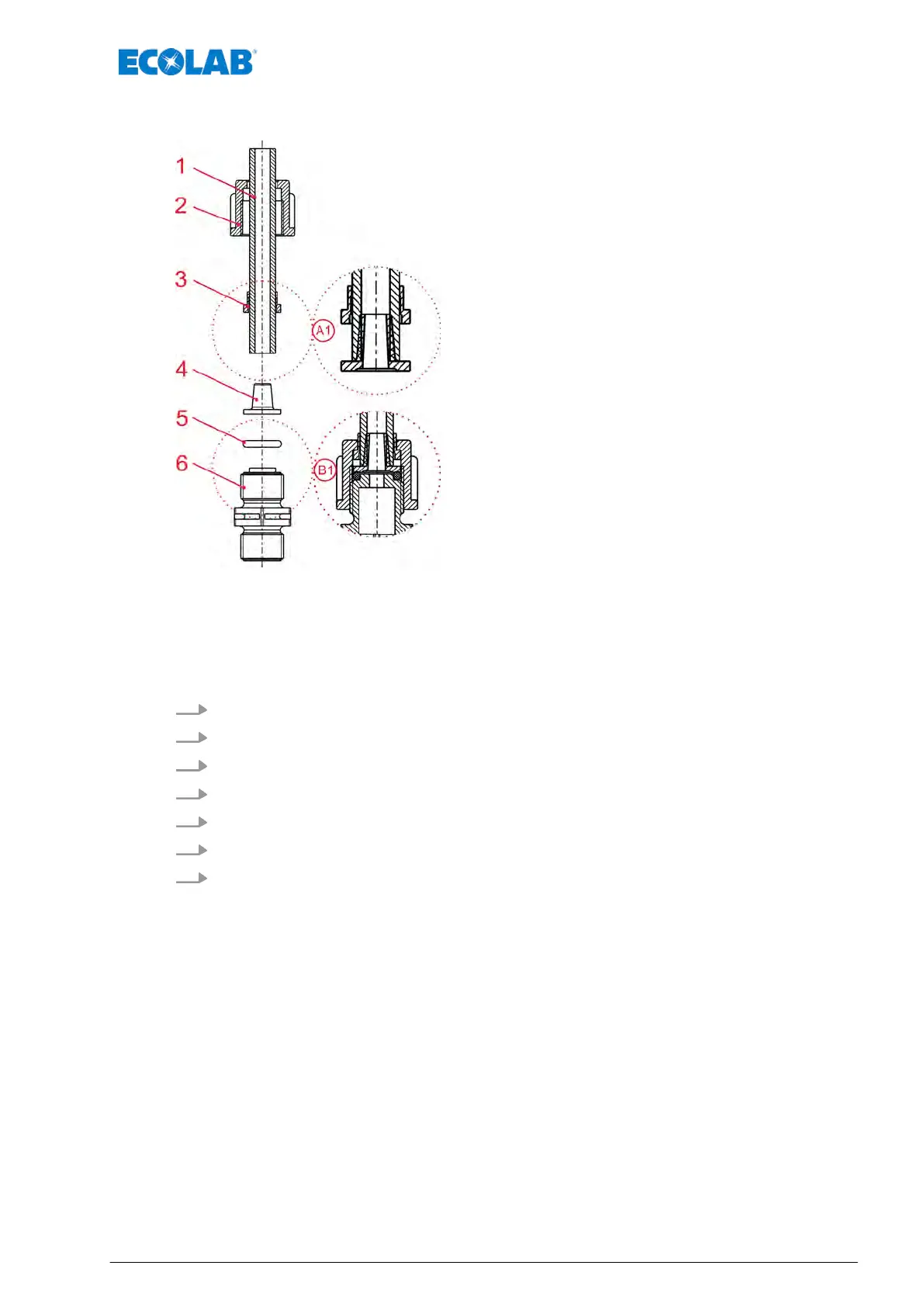

Abb. 11: Rohr- Schlauchanschluss mit Kegelteil
1 Schlauch
2 Überwurfmutter
3 Spannteil
4 Kegelteil
5 O-Ring
6 Saug-, Druckventil
A1 Rohr bzw. Schlauch aufgesteckt
B1 Ventilanschluss: Sollzustand nach Zusammenbau
1. Schlauch (Pos. 1) gerade abschneiden.
2. Überwurfmutter (Pos. 2) über Schlauch (Pos. 1) schieben.
3. Spannteil (Pos. 3) über Schlauch (Pos. 1) schieben.
4. Schlauch (Pos. 1) bis zum Anschlagbund auf Kegelteil (Pos. 4) schieben (Detail A1).
5. Spannteil (Pos. 3) Richtung Kegelteil (Pos. 4) schieben bis Widerstand spürbar ist.
6. O-Ring (Pos. 5) in Nut von Saug-, bzw
. Druckventil (Pos. 6) legen.
7. Überwurfmutter (Pos. 2) festziehen (Detail B1).
