6.3.4.1 Klemmenbelegung - Externes Freigabesignal
Nach Demontage des Frontdeckels, (siehe
Ä
Kapitel 6.3.4 „Elektrische Installation“
auf Seite 42, Abb. 14, Pos. 2), sind die Klemmen zugänglich.
Entsprechend der nachfolgend beschriebenen Klemmenbelegung, können kundenseitig
Anpassungen zu Steuerungseingängen vorgenommen werden.
HINWEIS!
Sämtliche Änderungen der Klemmenbelegung sind nur durch Fachpersonal
zugelassen. Bei Rückfragen und für Hilfestellungen kontaktieren Sie ggf.
unseren Kundenservice.

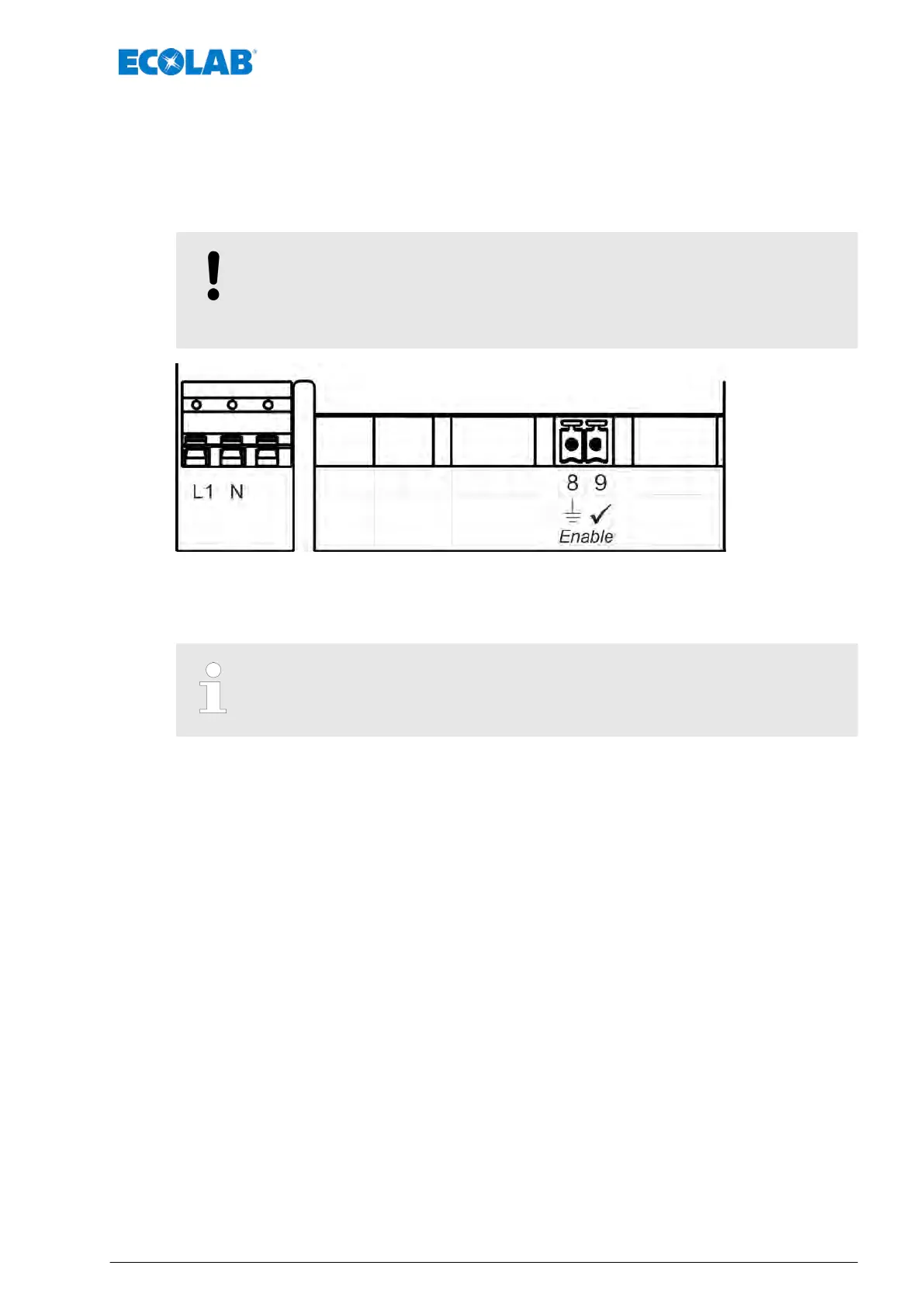

Abb. 15: Klemmenbelegung „EcoPro“
L1 Netzphase (stromführender Leiter)
N Neutral (Masse)
8 Freigabesignal (Enable), Erdung (GND)
9 Freigabesignal (Enable), Signaleingang
Zulässige Kabel-Außendurchmesser für Anschluss der EIN/Ausgänge:
AD Ø = 5,1-5,7 mm (Pos. 2-5).
Zulässige Kabel: LIYY 4x 0,5; LIYY 5 x 0,34; L
YCY 2 x 0,34; Ölflex 4 x 0,5
Montage, Installation, Umbau und Aufrüstung
43 417102264 Rev. 5-01.2019
