6.2 Variantes de montage

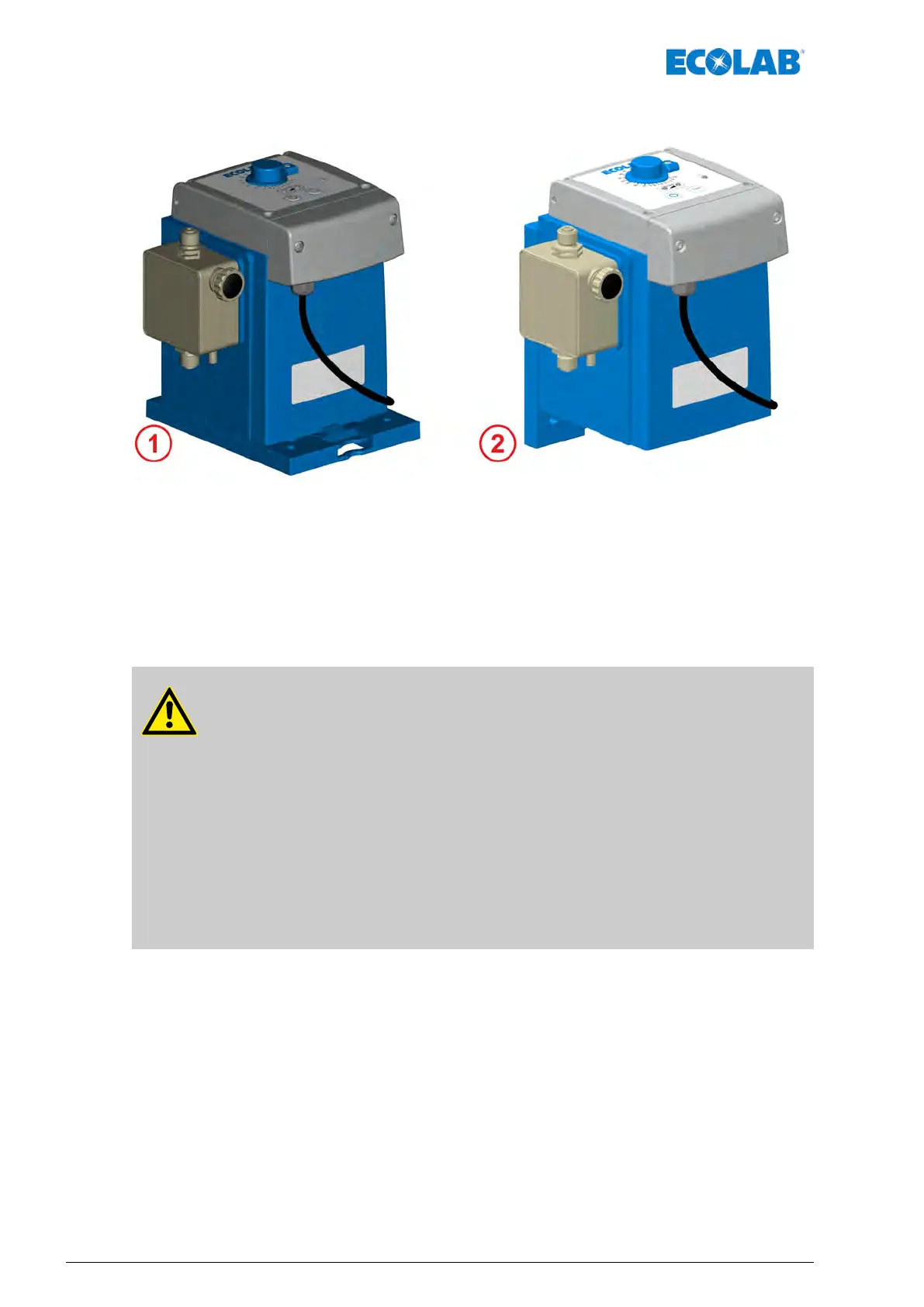

Fig. 7 : Montage au sol (repère 1) et montage mural (repère 2)
La pompe peut être montée aussi bien à la verticale (par exemple sur une console ou un
doseur
, repère 1) que sur un mur (suspendue, repère 2) à l’aide de la plaque de montage.
Pour d'autres utilisations, l’organe de commande de la pompe peut être pivoté pour créer
d’autres variantes de raccordement.
Les dimensions de la pompe et de la plaque de montage sont indiquées ici :
Ä
Chapitre 13.8 « Dimensions » à la page 81 .
ATTENTION
– La plaque de montage doit être correctement fixée à son support et la
pompe doit être verrouillée dans la plaque de montage.
–
Monter uniquement la plaque de montage sur un support adéquat
satisfaisant les exigences et résistant à d’éventuelles vibrations.
– Il est impératif de s’assurer que la stabilité de la pompe est garantie !
– Ne pas soumettre la pompe à des forces (poids) supplémentaires !
– Il est interdit de monter ou de poser des composants supplémentaires et de
marcher sur ou se suspendre à des pompes déjà montées.
– Les éléments de support portent les numéros 1 et 2, qui sont gravés, et de
par leur conception, ils ne peuvent rentrer que dans une encoche de la
plaque de montage.
Montage, installation, modification et mise à niveau
32417102264 Rév. 5-01.2019
