6.3.3.3 Raccord de tuyauterie et de tuyau flexible avec embout et collier de serrage de
tuyau flexible

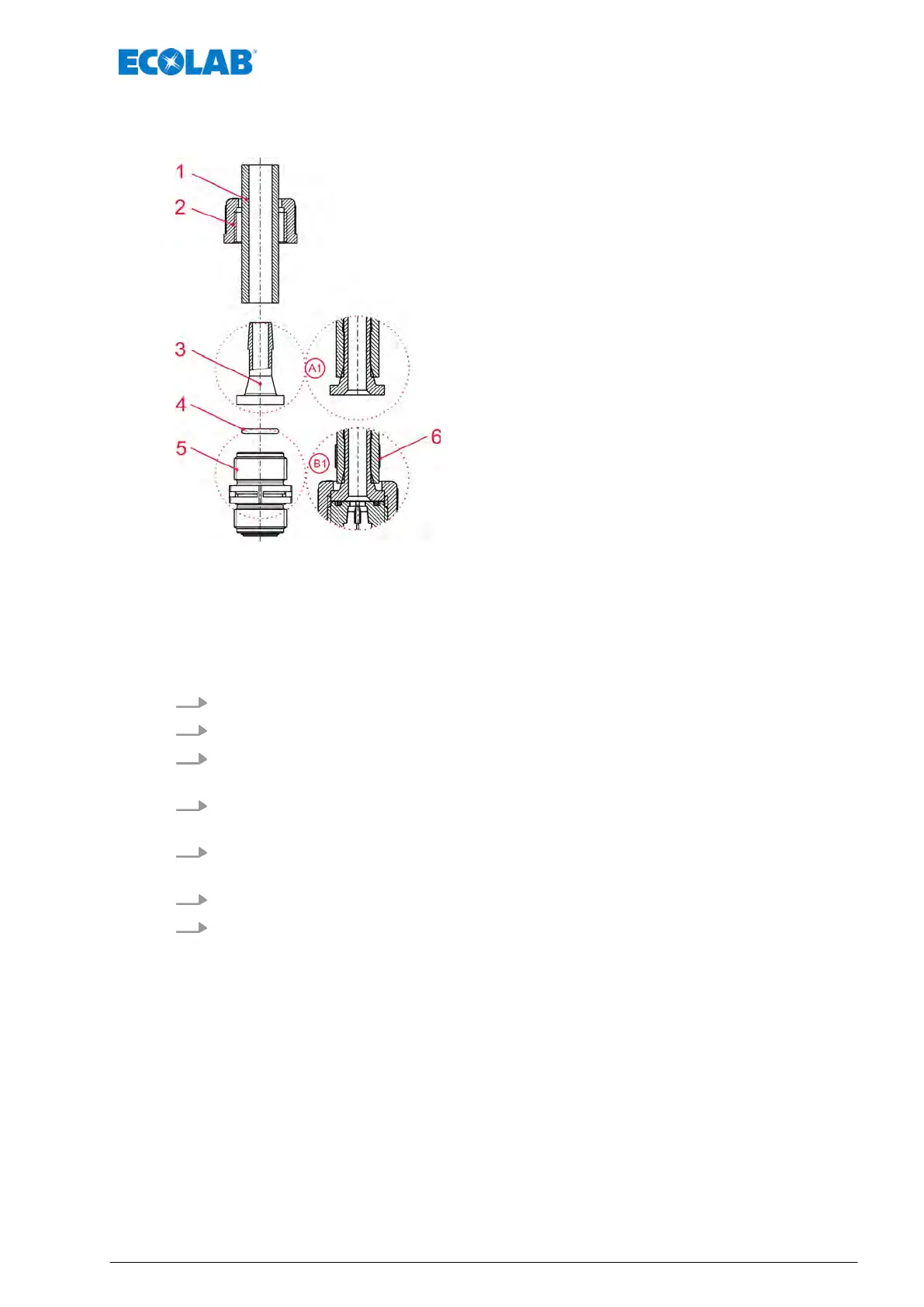

Fig. 12 : Raccord de tuyauterie et de tuyau flexible avec embout et collier de serrage de tuyau flexible
A Détail/coupe : vue éclatée
1 Tuyau flexible
2 Écrou-raccord
3 Pièce conique
4 Joint torique
5 Soupapes d’aspiration, de refoulement
6 Collier de serrage de flexible
A1 Tuyauterie ou tuyau flexible accroché
B1 Raccordement de la soupape : État souhaité après
l’assemblage
1. Couper droit le tuyau flexible (repère 1).
2. Glisser l’écrou-raccord (repère 2) sur le tuyau flexible (repère 1).
3. Glisser le collier de serrage de tuyau flexible (repère 6) sur le tuyau flexible
(repère 1)
.
4. Glisser le tuyau flexible (repère 1) sur la pièce de serrage (repère 3) jusqu’à la butée
(détail A1).
5. Placer le joint torique (repère 4) dans la rainure de la soupape d’aspiration ou de
refoulement (repère 5).
6. Serrer l’écrou-raccord (repère 2) (détail B1).
7. Glisser le collier de serrage de tuyau flexible (repère 6) vers le bas et serrer
(détail B1)
.
Montage, installation, modification et mise à niveau
41 417102264 Rév. 5-01.2019
