11.2.2 Remodelación: cambio de montaje de pie a montaje en pared
A fin de poder adaptar la bomba a las circunstancias locales, es posible utilizar
la bomba como montaje de pie o en pared.

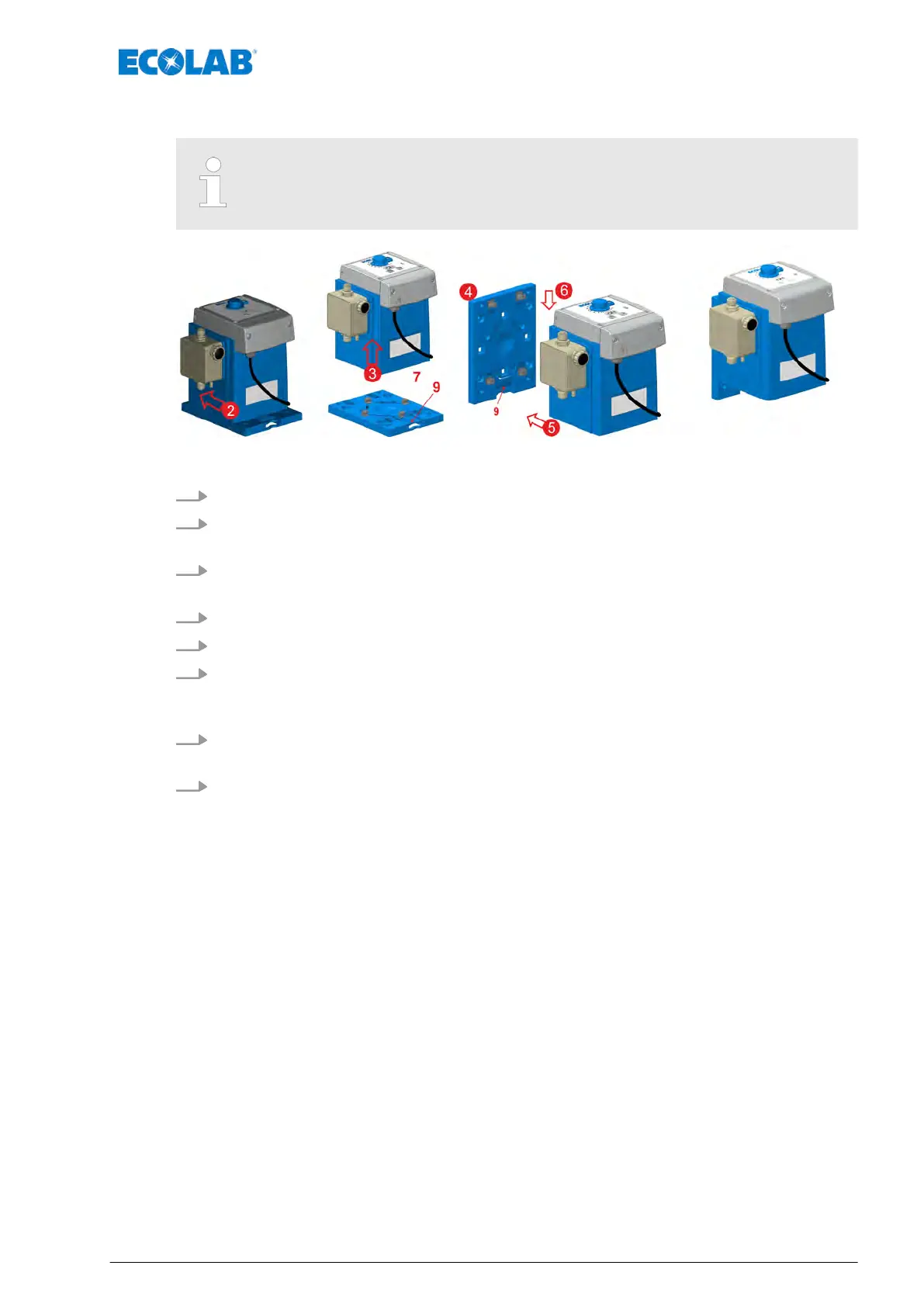

Fig. 31: Cambio de montaje de pie (p. ej., sobre suelo, consola o garrafa) a montaje en pared (suspendido)
1. Desmontar las líneas de conexión (hidráulicas y eléctricas) en caso necesario.
2. Presionar hacia abajo la pestaña de sujeción de la placa de montaje hacia abajo
para liberar el bloqueo de la bomba.
3. Empujar hacia atrás la bomba sobre la placa de montaje hasta que se suelten los
elementos de sujeción de la base de la bomba.
4. Retirar la bomba de la placa de montaje tirando hacia arriba.
5. Montar la placa de montaje en la pared.
6. Colocar la bomba desde arriba sobre la placa de montaje, de modo que los
elementos de sujeción de la placa de montaje encajen en las entalladuras del lado
de la bomba.
7. Empujar la bomba hacia abajo sobre los elementos de sujeción hasta que estos
encajen de forma audible.
8. Realizar el montaje de las líneas de conexión (hidráulicas y eléctricas):
Ä
Capítulo 6.3.1 «Instalación hidráulica» en la página 36
Ä
Capítulo 6.3.4 «Instalación eléctrica» en la página 44.
Reparaciones, modificaciones, actualizaciones
73 417102264 Rev. 5-01.2019
