8.2 Einstellung der Literleistung / Fördermenge
Durch die Schrittmotortechnik kann sowohl die Saughubdauer als auch die
Dosierhubdauer während des Betriebes über die Hubverstellung (
Abb. 18, Pos.1) getrennt
voneinander eingestellt werden.

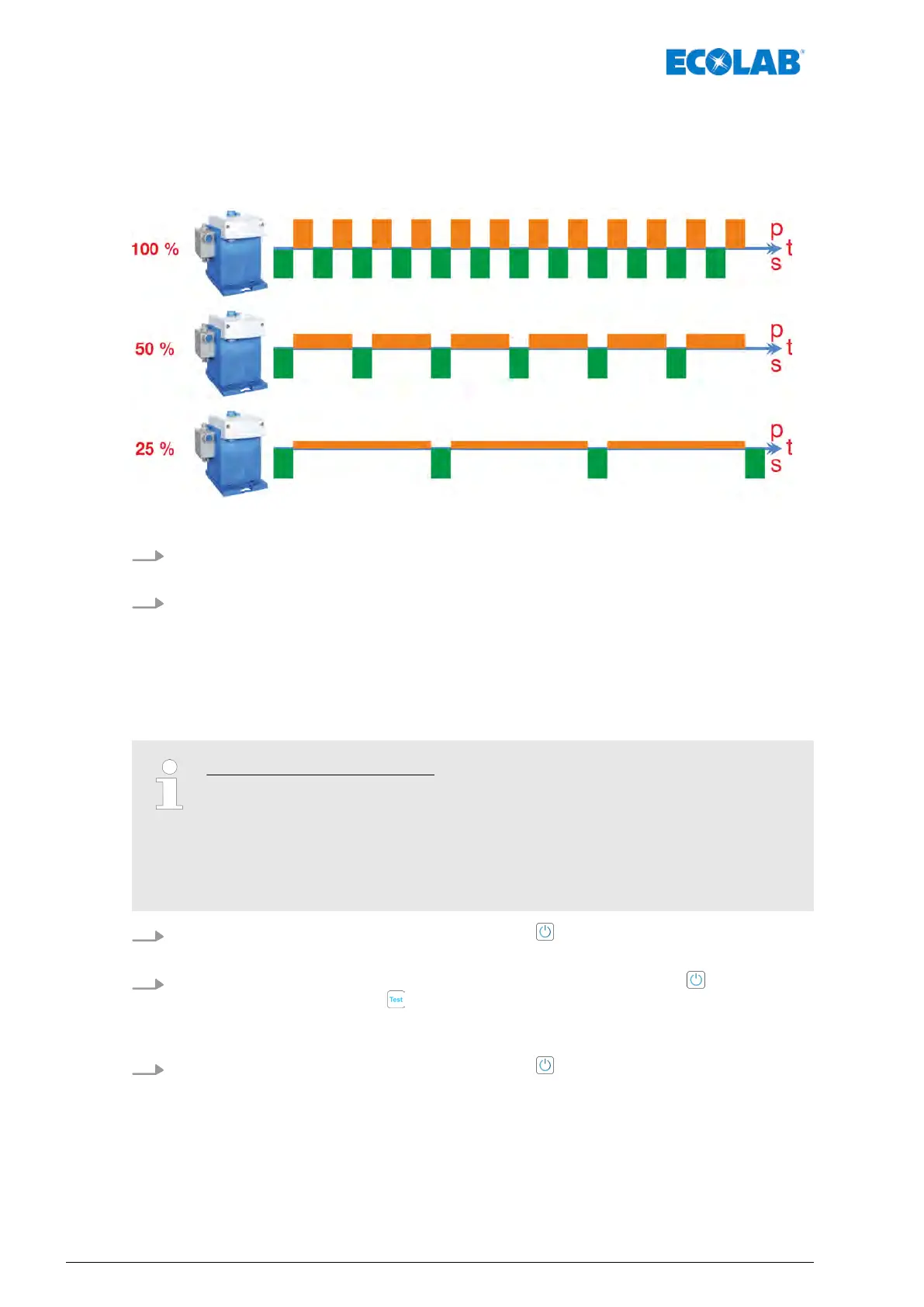

Abb. 19: Zeitliche Verteilung (t) von Saug- (s) und Dosierhub (p) bei Dosiermengeneinstellung 100, 50 und 25%
1. Am „Drehknopf zur Hubverstellung“ (Abb. 18, Pos. 1) die gewünschte Literleistung /
Fördermenge einstellen.
2. Arretierung zur Fixierung des Drehknopfes (
Abb. 18, Pos. 2) mit einem geeignetem
Schraubendreher anziehen, so dass ein unbeabsichtigtes Verstellen ausgeschlossen
werden kann.
8.3 Einstellen / Umschaltung der Viskosität
Bedeutung der LED-Farben:
– LED Dosiermodus "niedrig" (links): Abb. 18, Pos. 4
– Beim Start der Pumpe durchgehend an, Farbe: Grün (standby).
– Bei Betrieb im Dosiermodus "niedrig" blinkend, Farbe: Gelb.
– LED Dosiermodus "Hoch" (rechts): Abb. 18, Pos. 5
– Bei Betrieb im Dosiermodus "hoch" blinkend, Farbe: Gelb.
1.
Die Pumpe durch Drücken der „AN/AUS-T
aste“
(Abb. 18, Pos.6) ausschalten.
ð
Die Pumpe stellt den Betrieb ein, alle LED's gehen aus..
2.
V
iskosität durch gleichzeitiges Drücken der Tasten „AN/AUS-Taste“
(Abb. 18,
Pos.6) und der „T
est-Taste“
(Abb. 18, Pos.7) für ca. 3 Sekunden, umstellen.
ð
Die entsprechende LED (niedrig = links
Abb. 18, Pos. 4, hoch = rechts, Abb. 18,
Pos. 5) blinkt kurz grün auf.
3.
Die Pumpe durch Drücken der „AN/AUS-T
aste“
(Abb. 18, Pos.6) einschalten.
ð
Die Pumpe startet und die LED der neu eingestellten V
iskosität blinkt.
Betrieb
50417102264 Rev. 5-01.2019
