1.2.1 Ombouw - draaien van het besturingsdeel
Om de pomp aan de plaatselijke omstandigheden te kunnen aanpassen, is het
mogelijk om het grijze besturingsdeel (bedieningsdeel / pompbovendeel) van
de pomp te draaien.
GEVAAR!
Gevaar op elektrische schok
Let er absoluut op de spanningstoevoer los te koppelen en tegen
herinschakelen te beveiligen!

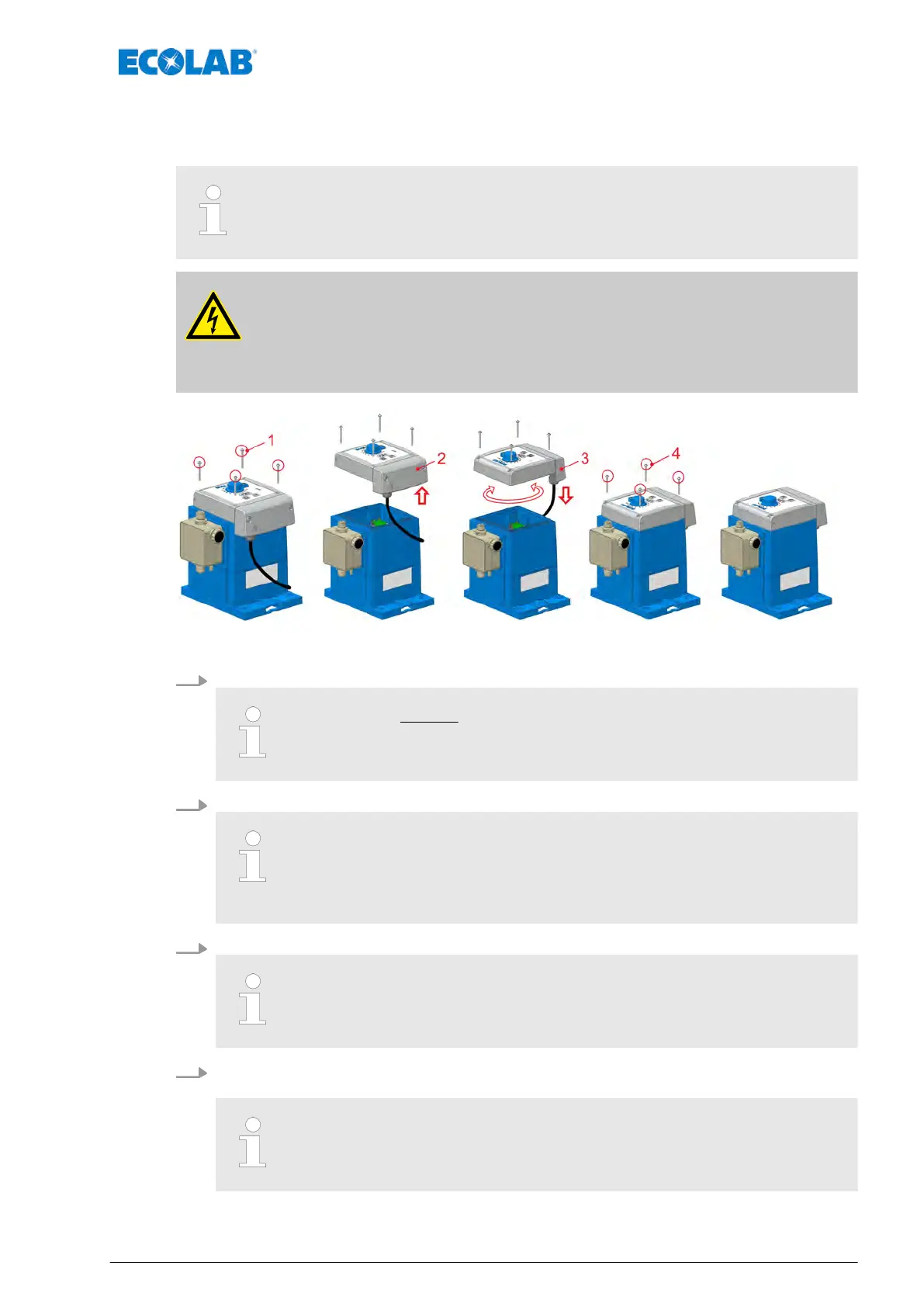

Afb. 30: Draaien van de pompkop
1. Bevestigingsschroeven aan het besturingsdeel losdraaien.
De schroeven zijn niet tegen uitvallen beveiligd!
Let er bij de demontage op dat de schroeven niet verloren gaan en
gebruik geen andere, behalve de originele.
2. Besturingsdeel naar boven toe afhef
fen.
Tussen het besturingsdeel van de pomp en het onderste deel van de
pomp bevinden zich twee kabels, die de besturingssignalen aan de pomp
doorgeven. Let bij de ombouw erop deze niet tussen besturingsdeel en
bovendeel van de pomp te klemmen.
3. Besturingsdeel in de gewenste richting draaien en op de behuizing plaatsen.
In de blauwe pompbehuizing bevindt zich een afdichting met het
besturingsdeel. Let er bij de montage op dat deze vrij zijn van
verontreinigingen om de dichtheid te garanderen
4. Bevestigingsschroeven op het besturingsdeel (bedieningsdeel / bovendeel van de
pomp) aandraaien.
Het aanhaalmoment van de bevestigingsschroeven op het besturingsdeel
bedraagt ca. 1 Nm. Om geen schade aan de schroefdraad te
veroorzaken wordt aanbevolen de schroeven handvast aan te draaien.
