10.2.2.4 Modulo pezzo di ricambio: Testa pompa 120 l/h

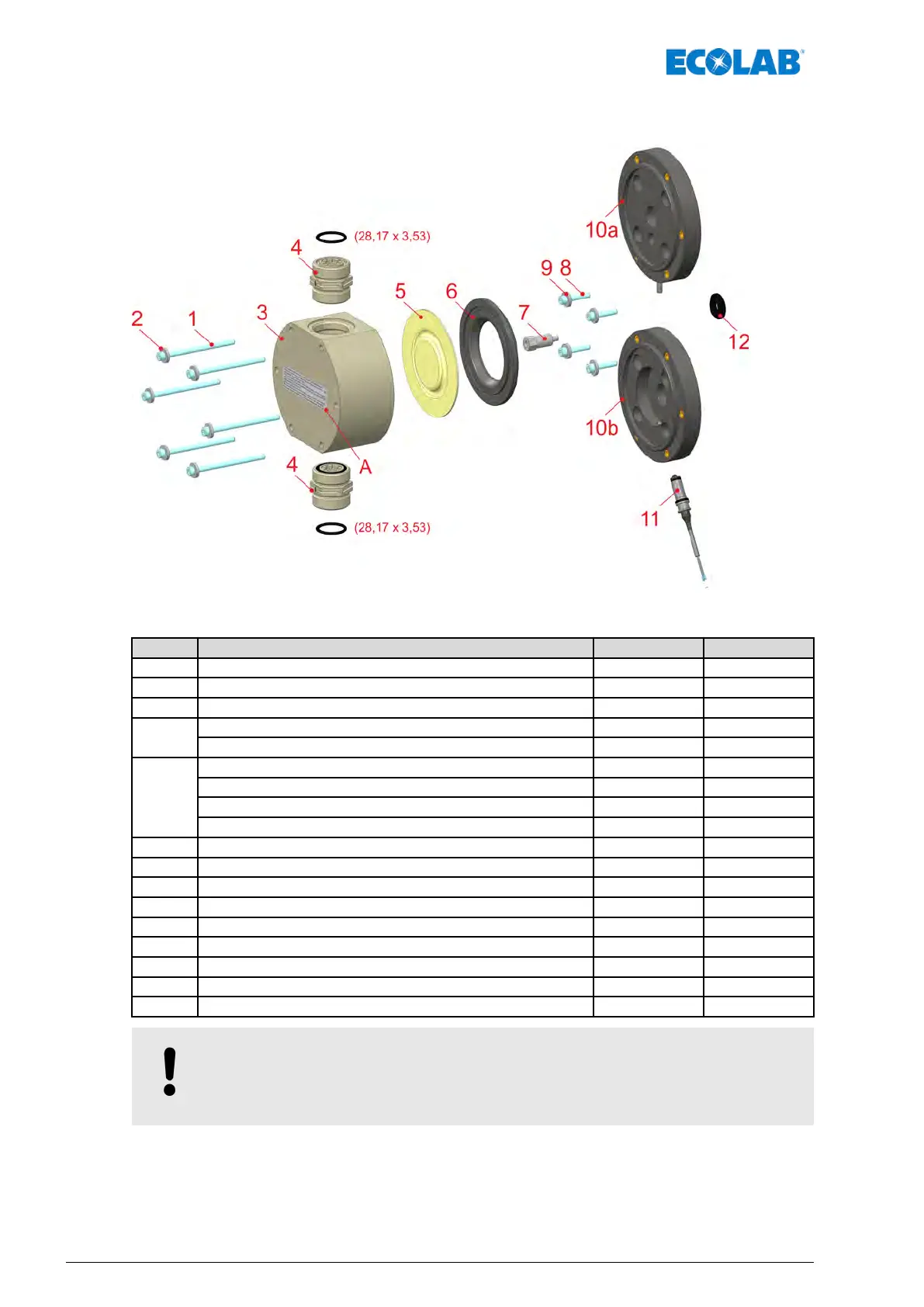

Fig. 29: Modulo pezzo di ricambio: Testa pompa 120 l/h
Pos. Denominazione N. articolo N. EBS
A Adesivo Messa in servizio / Coppia di serraggio (6 Nm) 34900291 su richiesta
1 Vite a testa cava esagonale, M 6 x 90, DIN 912, V2A 413031148 su richiesta
2 Rosetta, 17 x 6,4 x 3 DIN 7349 V2A 413501304 su richiesta
3
Testa pompa, 120 l/h, PP 35200142 su richiesta
Testa pompa, 120 l/h, PVDF 35200143 su richiesta
4
Valvola di aspirazione/di mandata, PFC-000 G1¼-G1¼-99 249075 su richiesta
Valvola di aspirazione/di mandata, PEC-000 G1¼-G1¼-99 249055 su richiesta
Valvola di aspirazione/di mandata, DFC-000 G1¼-G1¼-99 252028 su richiesta
Valvola di aspirazione/di mandata, DEC-000 G1¼-G1¼-99 252029 su richiesta
5 Membrana 35200144 su richiesta
6 Piastra intermedia 35200147 su richiesta
7 Prolunga membrana, 120 l/h 35200148 su richiesta
8 Vite a testa cava esagonale, M 6 x 30, DIN 912, V2A, ANTI 413031140 su richiesta
9 Rosetta, 17 x 6,4 x 3 DIN 7349 V2A 413501304 su richiesta
10a Piastra adattatore 35200145 su richiesta
10b Piastra adattatore per sensore rottura membrana 35200146 su richiesta
11 Sensore rottura membrana, completo 252081 su richiesta
12 Membrana protettiva 35200137 su richiesta
AVVISO!
Durante il montaggio è essenziale osservare la coppia di serraggio sulla testa
della pompa! Si veda anche
Ä
Capitolo 13.6 «Coppie di serraggio» a pag. 79
Componenti soggetti ad usura e parti di ricambio
68417102264 Rev. 5-01.2019
