11.2.2 Ombouw - Wissel van standmontage naar wandmontage
Om de pomp aan de plaatselijke omstandigheden te kunnen aanpassen, is het
mogelijk om de pomp als stand- of wandmontage te gebruiken.

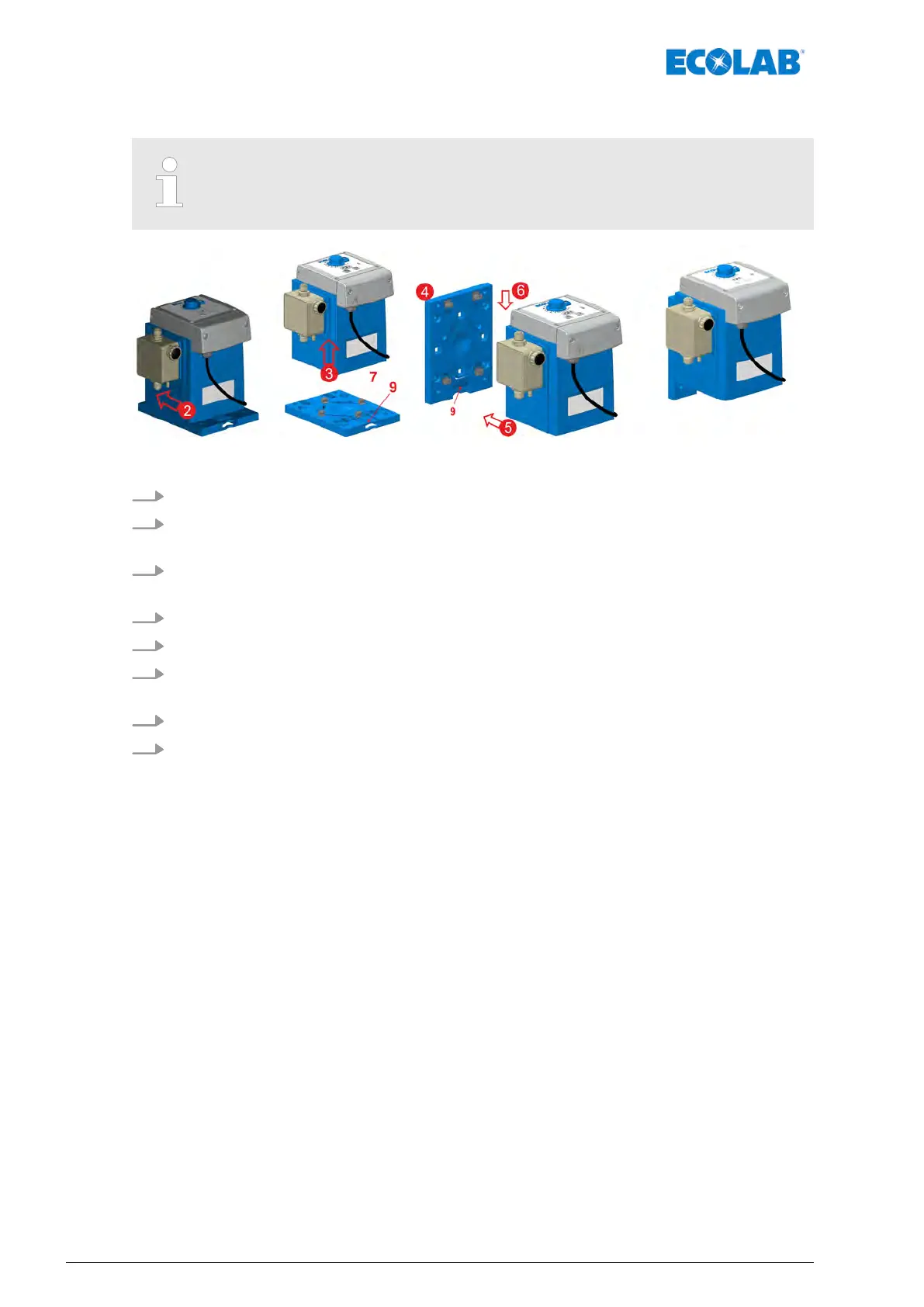

Afb. 31: Wissel van standmontage (staand, bijv. bodem, console of blikken bus) voor de wandmontage (hangend)
1. Aansluitleidingen zoverre noodzakelijk demonteren (hydraulisch en elektrisch).
2. Fixatielus van de montageplaat naar onderen drukken om de arrêtering van de pomp
los te maken.
3. Pomp op de montageplaat naar achteren schuiven tot de fixatie-elementen uit de
pompbodem wippen.
4. Pomp naar boven van de montageplaat afnemen.
5. Montageplaat op de wand monteren.
6. Pomp langs boven op de montageplaat plaatsen zodat de fixatie-elementen van de
montageplaat in de openingen aan de kant van de pomp passen.
7. Pomp naar onderen op de fixatie-elementen schuiven tot deze hoorbaar vastklikken.
8. Montage van de aansluitleidingen (hydraulisch en elektrisch) uitvoeren:
Ä
Hoofdstuk 6.3.1 „Hydraulische installatie” op pagina 34
Ä
Hoofdstuk 6.3.4 „Elektrische installatie” op pagina 42.
