10.2.2.2 Ersatzteilbaugruppe: Pumpenkopf 11 l/h

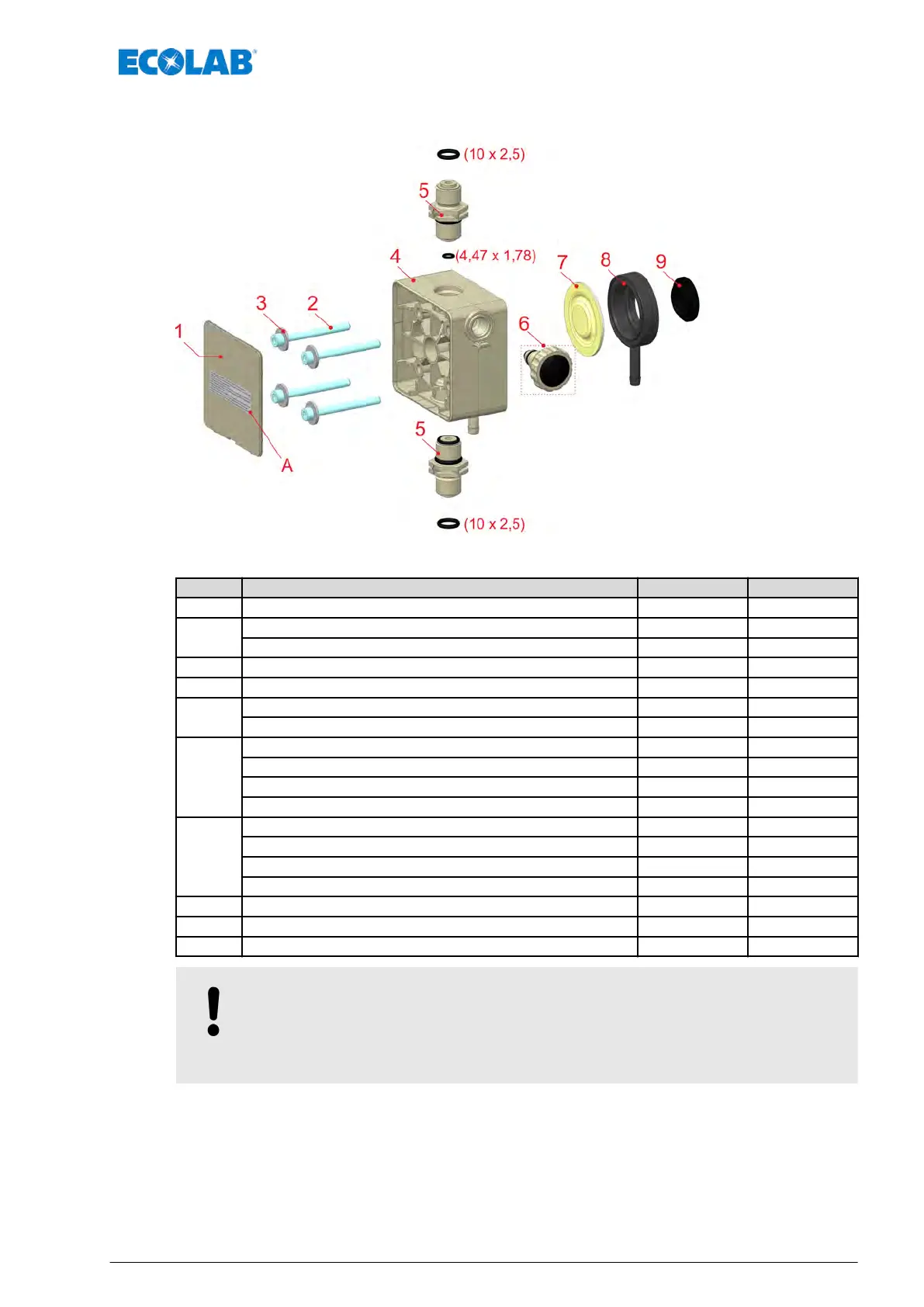

Abb. 27: Ersatzteilbaugruppe: Pumpenkopf 11 l/h
Pos. Bezeichnung Artikel Nr. EBS-Nr.
A Aufkleber Inbetriebnahme / Anzugsdrehmoment (4 Nm) 34800327 auf Anfrage
1
Abdeckplatte PP kieselgrau 35200180 auf Anfrage
Abdeckplatte PVDF natur 35200181 auf Anfrage
2 Innensechskantschraube, M 5 x 50, DIN 912, V2A, 413031127 auf Anfrage
3 Scheibe, 5.3 x 15 1.6, DIN 9021, V2A 413501720 auf Anfrage
4
Pumpenkopf, 11 l/h, PP 35200112 auf Anfrage
Pumpenkopf, 11 l/h, PVDF 35200113 auf Anfrage
5
Saug-/Druckventil, PFC-000 G3/8-G3/8-99 252010 auf Anfrage
Saug-/Druckventil, PEC-000 G3/8-G3/8-99 252011 auf Anfrage
Saug-/Druckventil, DFC-000 G3/8-G3/8-99 252012 auf Anfrage
Saug-/Druckventil, DEC-000 G3/8-G3/8-99 252013 auf Anfrage
6
Entlüftungsschraube PP/EPDM 252034 auf Anfrage
Entlüftungsschraube PP/FKM 252035 auf Anfrage
Entlüftungsschraube PV/EPDM 252036 auf Anfrage
Entlüftungsschraube PV/FKM 252037 auf Anfrage
7 Membrane 35200114 auf Anfrage
8 Zwischenplatte 35200115 auf Anfrage
9 Schutzmembrane 35200137 auf Anfrage
HINWEIS!
Beim Zusammenbau ist unbedingt das auf dem Pumpenkopf angebrachte
Anzugsdrehmoment zu beachten!
Siehe auch
Ä
Kapitel 13.6 „Anzugsdrehmomente“ auf Seite 78
Verschleiß- und Ersatzteile
65 417102264 Rev. 5-01.2019
