11.2 Modificación / actualización
1
1.2.1 Remodelación: giro del cabezal de la bomba
A fin de poder adaptar la bomba a las circunstancias locales, es posible girar
la unidad de mando gris de la bomba (dispositivo de mando / parte superior de
la bomba).
¡PELIGRO!
Peligro de una descarga eléctrica
¡Fíjese necesariamente en cortar la alimentación de tensión y asegurar contra
un nuevo encendido!

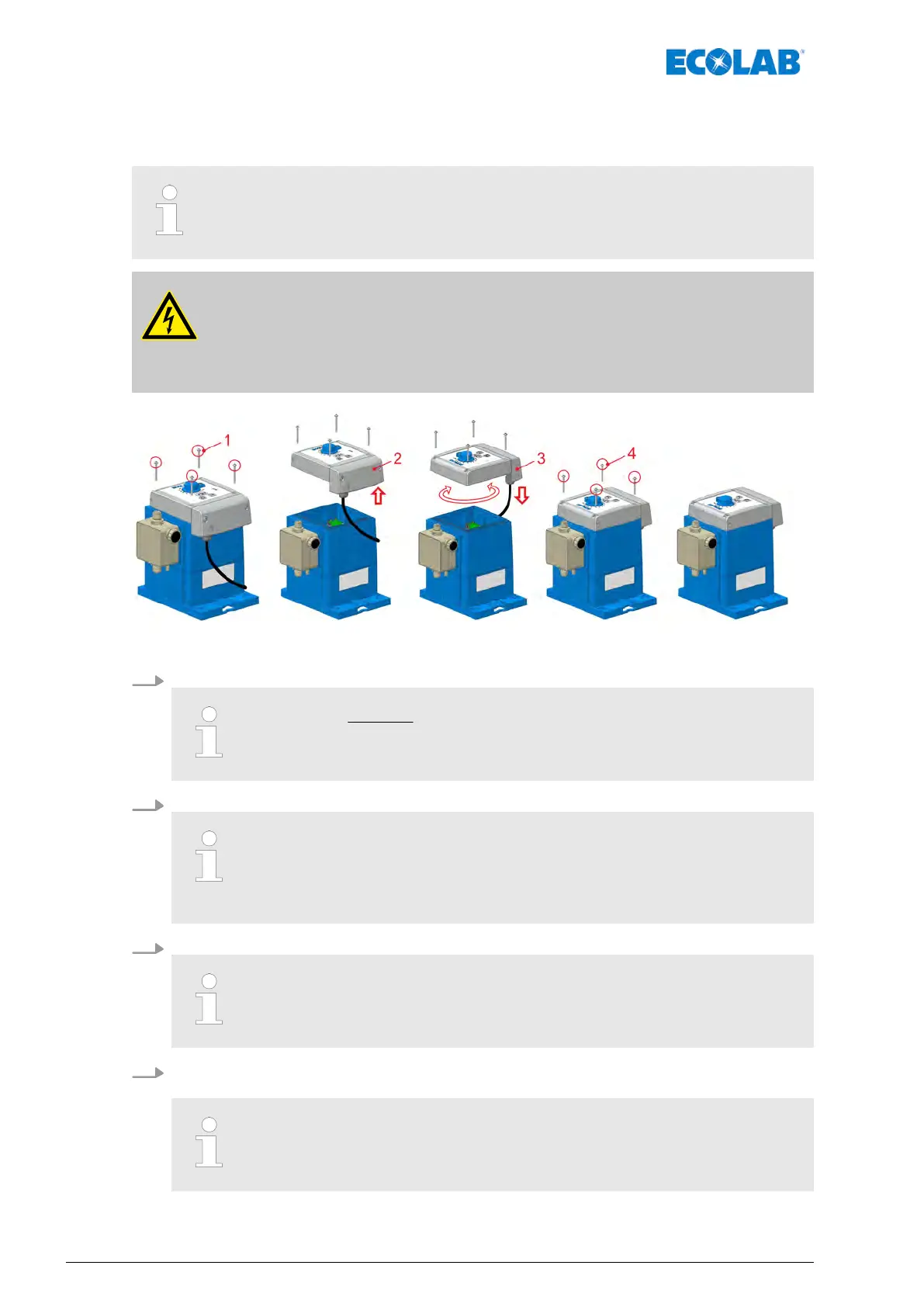

Fig. 30: Giro del cabezal de la bomba
1. Soltar los tornillos de fijación de la unidad de mando.
¡Los tornillos no están protegidos contra caídas!
Durante el desmontaje, procurar que no se pierdan los tornillos y no
emplear otros distintos de los originales.
2. Elevar la unidad de mando.
Entre la unidad de mando de la bomba y la parte inferior de la bomba se
encuentran dos cables que transmiten las señales de mando a la bomba.
Durante la remodelación, procurar que estos no queden fijados entre la
unidad de mando y la parte superior de la bomba.
3. Girar la unidad de mando en la dirección deseada y colocarla sobre la carcasa.
En la carcasa azul de la bomba se encuentra una junta para la unidad de
mando. Durante el montaje, asegurarse de que dicha junta no tiene
impurezas para garantizar la estanqueidad.
4. Apretar los tornillos de fijación de la unidad de mando (dispositivo de mando / parte
superior de la bomba).
El par de apriete de los tornillos de fijación de la unidad de mando es de
aprox. 1 Nm. A fin de evitar daños en la rosca, se recomienda apretar los
tornillos con la mano.
Reparaciones, modificaciones, actualizaciones
72417102264 Rev. 5-01.2019
