6.2.2 Montage mural

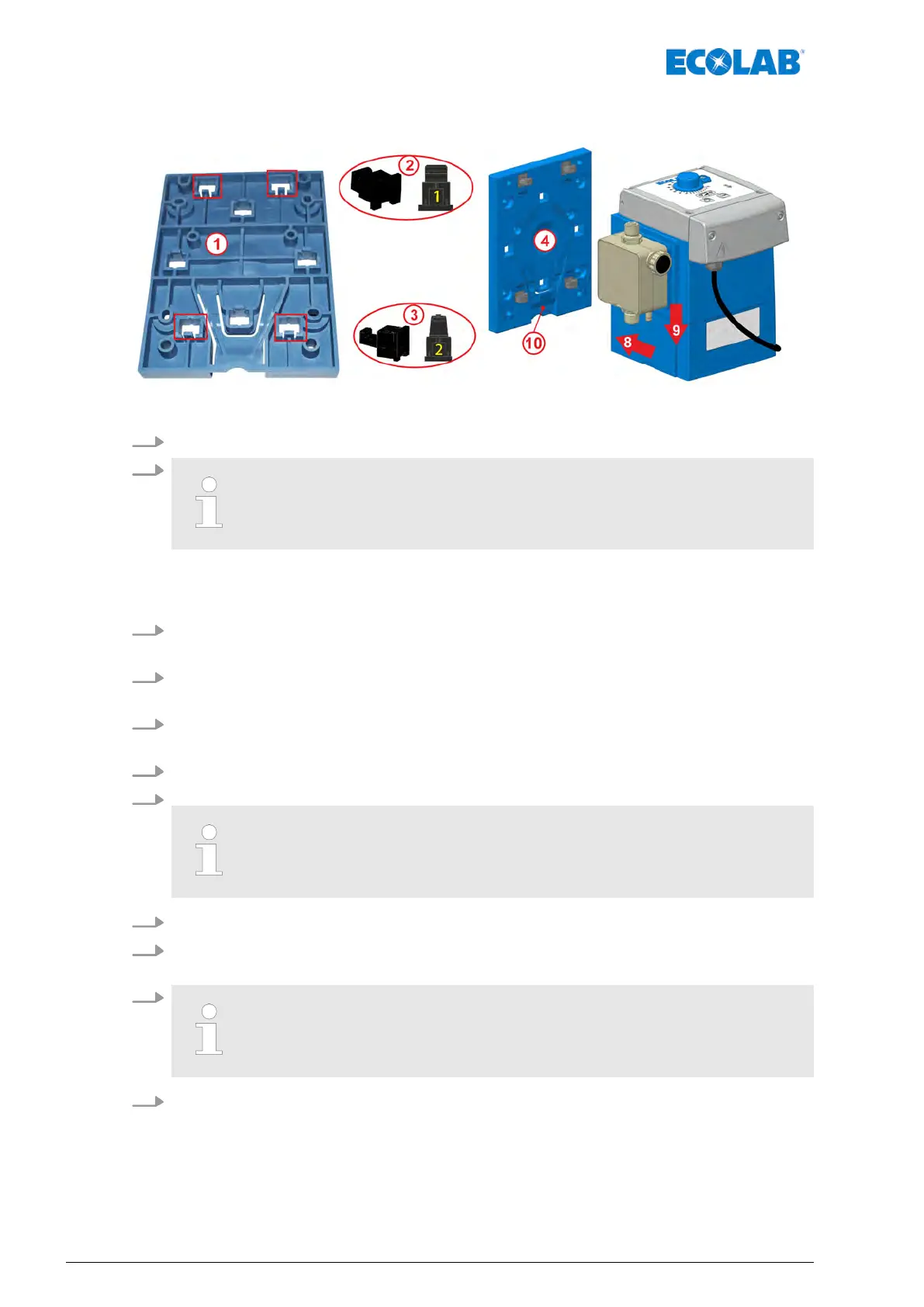

Fig. 9 : Préparatifs pour le montage mural
1. Retourner la plaque de montage.
2.
Pour le montage mural, seuls les éléments de support avec le chiffre 2
(Fig. 9 , pos. 3)
et 1 (Fig. 9 , pos. 2) sont utilisés.
Insérer et encliqueter les éléments de support (désignation : 1, Fig. 9 , pos. 2)
par l'arrière dans les deux ouvertures supérieures portant l'inscription « wall »
(= montage mural)
.
3. Insérer et encliqueter les éléments de support (désignation : 2, Fig. 9 , pos. 3 )
par l’arrière dans les deux ouvertures inférieures désignées « wall ».
4. Retourner à nouveau la plaque de montage et continuer avec la position de montage
souhaitée.
5. Utiliser la plaque de montage comme gabarit et marquer les trous de forage
souhaités à l’aide d’un crayon pointu.
6. Exécuter le forage.
7. Fixer solidement la plaque de montage sur le mur
.
Les crochets des éléments de support doivent être dirigés vers le haut.
8. Poser la pompe de haut en bas sur les crochets de la plaque de montage.
9. Pousser la pompe vers le bas sur la plaque de montage jusqu’à ce qu’elle
s’encliquète en émettant un bruit net.
10.
Pour détacher la pompe de la plaque de montage, pousser la languette
de support (pos. 10) vers le bas.
11. Procéder au montage des raccordements (hydrauliques et électriques) :
Ä
Chapitre 6.3.1 « Installation hydraulique » à la page 35
Ä
Chapitre 6.3.4 « Installation électrique » à la page 43.
Montage, installation, modification et mise à niveau
34417102264 Rév. 5-01.2019
