6.2 Opzioni di montaggio

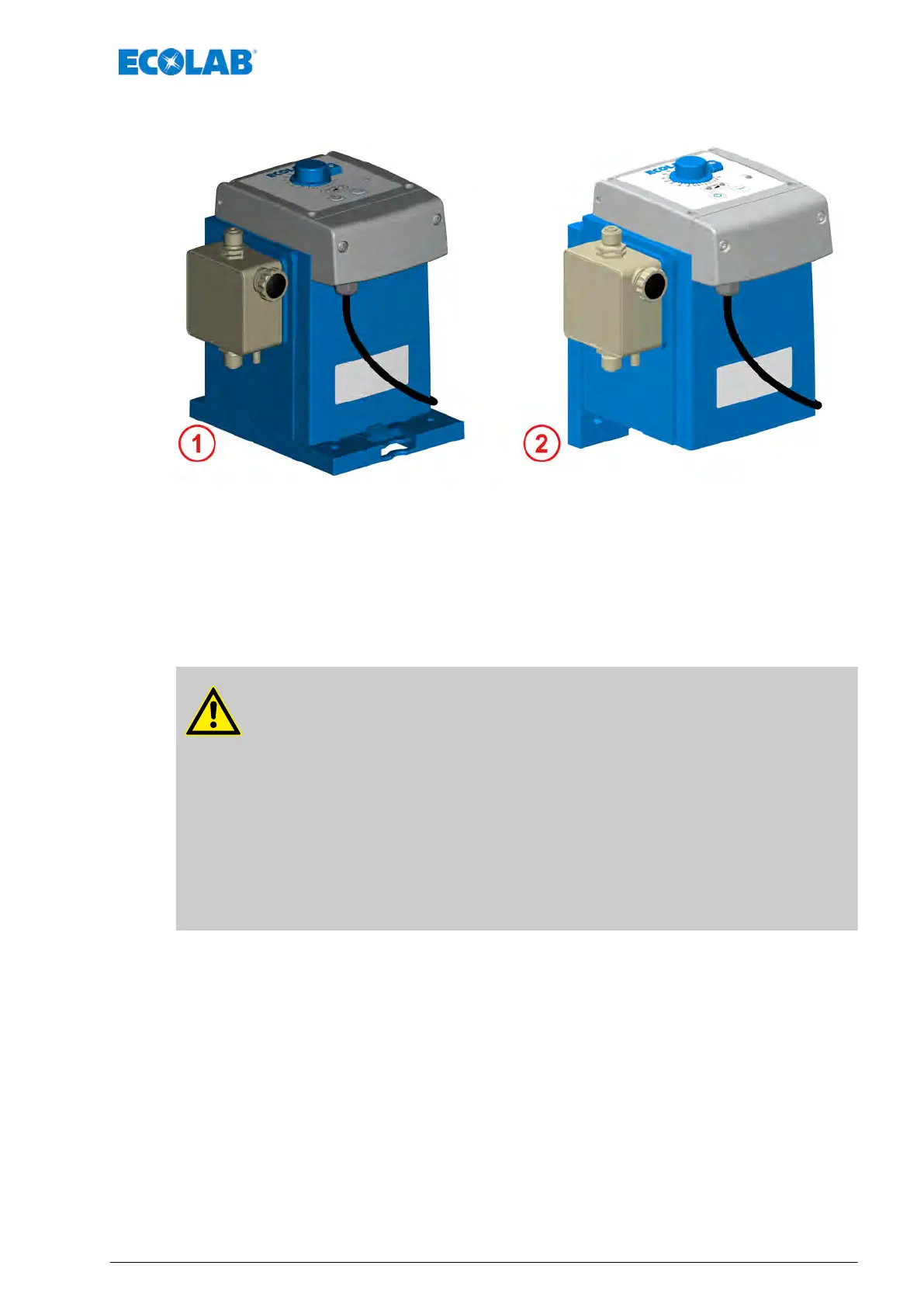

Fig. 7: Montaggio in verticale (pos. 1) e a parete (pos. 2)
La pompa può essere montata con la piastra di montaggio in verticale (per esempio su
una console o sul contenitore dosaggio, pos. 1), nonché su una parete (appesa, pos. 2).
T
ra le altre varianti possibili è da annoverare la possibilità di ruotare l’elemento di
comando della pompa, in modo tale da permettere collegamenti variabili.
Le dimensioni della pompa e della piastra di montaggio sono
Ä
Capitolo 13.8 «Dimensioni» a pag. 80 in vista.
ATTENZIONE!
– La piastra di montaggio deve essere saldamente collegata con la base e la
pompa deve scattare in posizione nella piastra di montaggio.
–
La piastra di montaggio deve essere montata su di una superficie adatta,
resistente ad eventuali vibrazioni prodotte.
– È essenziale accertarsi che sia garantita la stabilità della pompa!
– La pompa non deve essere sottoposta a forze addizionali (in peso)!
– È severamente proibito installare o posare componenti aggiuntivi così
come inserirli nella pompa o appenderli alla pompa già montata.
– Gli elementi di tenuta sono contrassegnati con i codici impressi 1 o 2 e si
inseriscono in una sola direzione nella rientranza della piastra di fissaggio.
Montaggio, installazione, ricostruzione e aggiornamenti
31 417102264 Rev. 5-01.2019
