4 Funktionsbeschreibung
Bei der Dosierpumpe „EcoPro“ handelt es sich um elektromotorisch betriebene
Membran-Dosierpumpen für die Förderung von sauberen, nicht abrasiven Dosiermedien.
Durch die hier eingesetzte Schrittmotortechnik kann sowohl die Saughubdauer als auch
die Dosierhubdauer getrennt voneinander eingestellt werden.
Dadurch ergeben sich eine Reihe von V
orteilen wie z.B. ein großer Einstellbereich, eine
nahezu kontinuierliche und pulsationsarme Dosierung, oder auch die Möglichkeit auf
hochviskose Produkte oder erschwerte Ansaugbedingungen zu reagieren.
Die Fördermenge lässt sich durch ein Verstellpoti regulieren. Eine Verringerung der
Menge bedeutet hierbei eine Verlängerung der Dosierhubdauer. Die Dauer des
Saughubes bleibt dabei unverändert. Durch Wahl eines anderen Dosiermodus kann die
Saughubdauer an höhere Viskositäten oder erschwerte Ansaugbedingungen angepasst
werden.

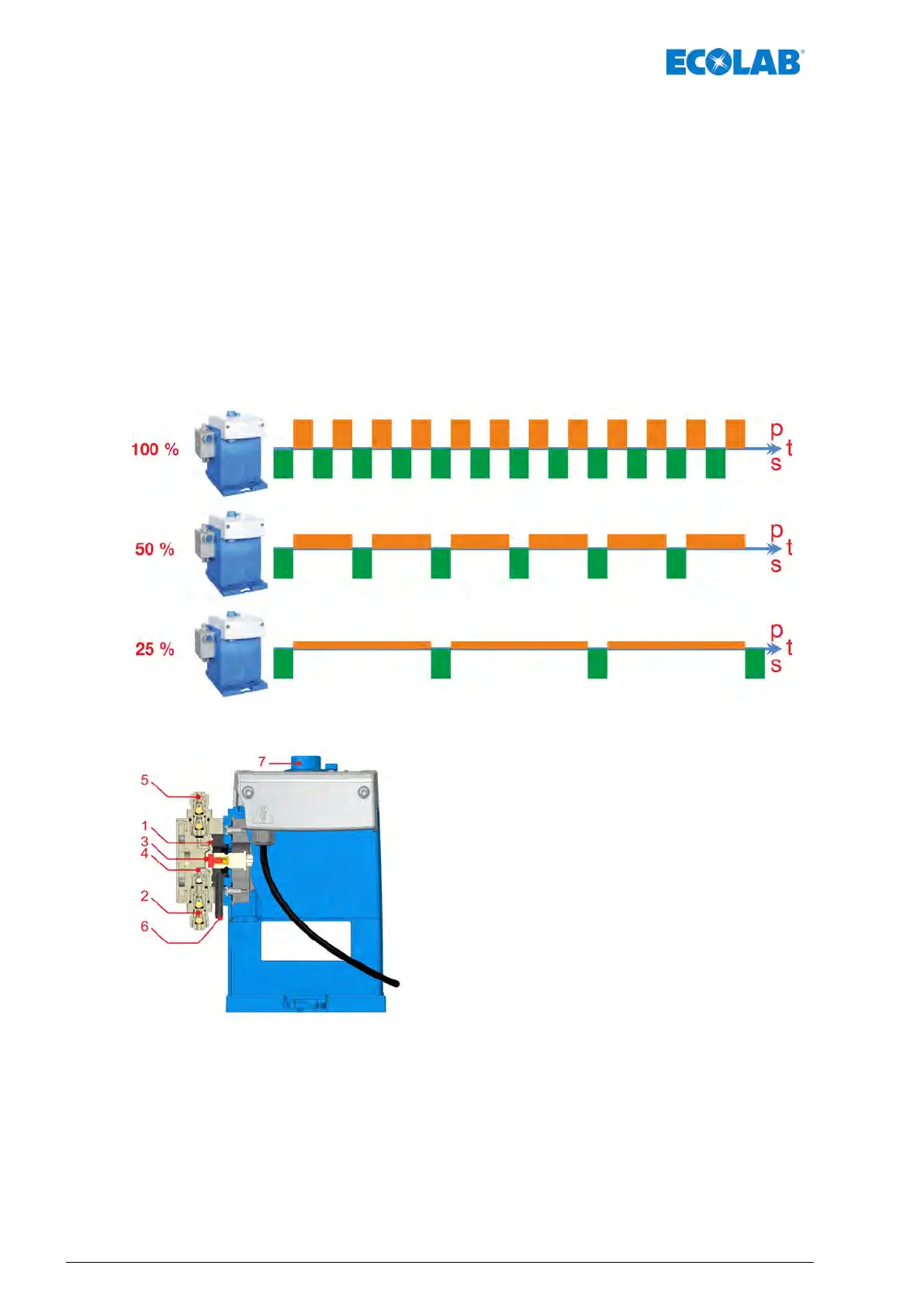

Abb. 2: Zeitliche Verteilung (t) von Saug- (s) und Dosierhub (p) bei Dosiermengeneinstellung 100, 50 und 25%
Ein geräuscharmer Schrittmotor bewegt über ein
Exzenterpleuel (bei T
yp 00510X) bzw. über ein
Exzentergeriebe (bei allen anderen Typen) eine
Dosiermembrane.
Beim Saughub wird durch die Rückbewegung der Membrane
ein Unterdruck erzeugt und das Dosiermedium wird durch das
Saugventil in den Pumpenkopf gesaugt.
Beim Druckhub wird die Membrane nach vorne bewegt ,
dadurch entsteht ein Überdruck, und das Medium wird durch
das Druckventil in die Dosierleitung gedrückt.
Funktionsbeschreibung
