6.2.1 Standmontage- oder Bodenmontage

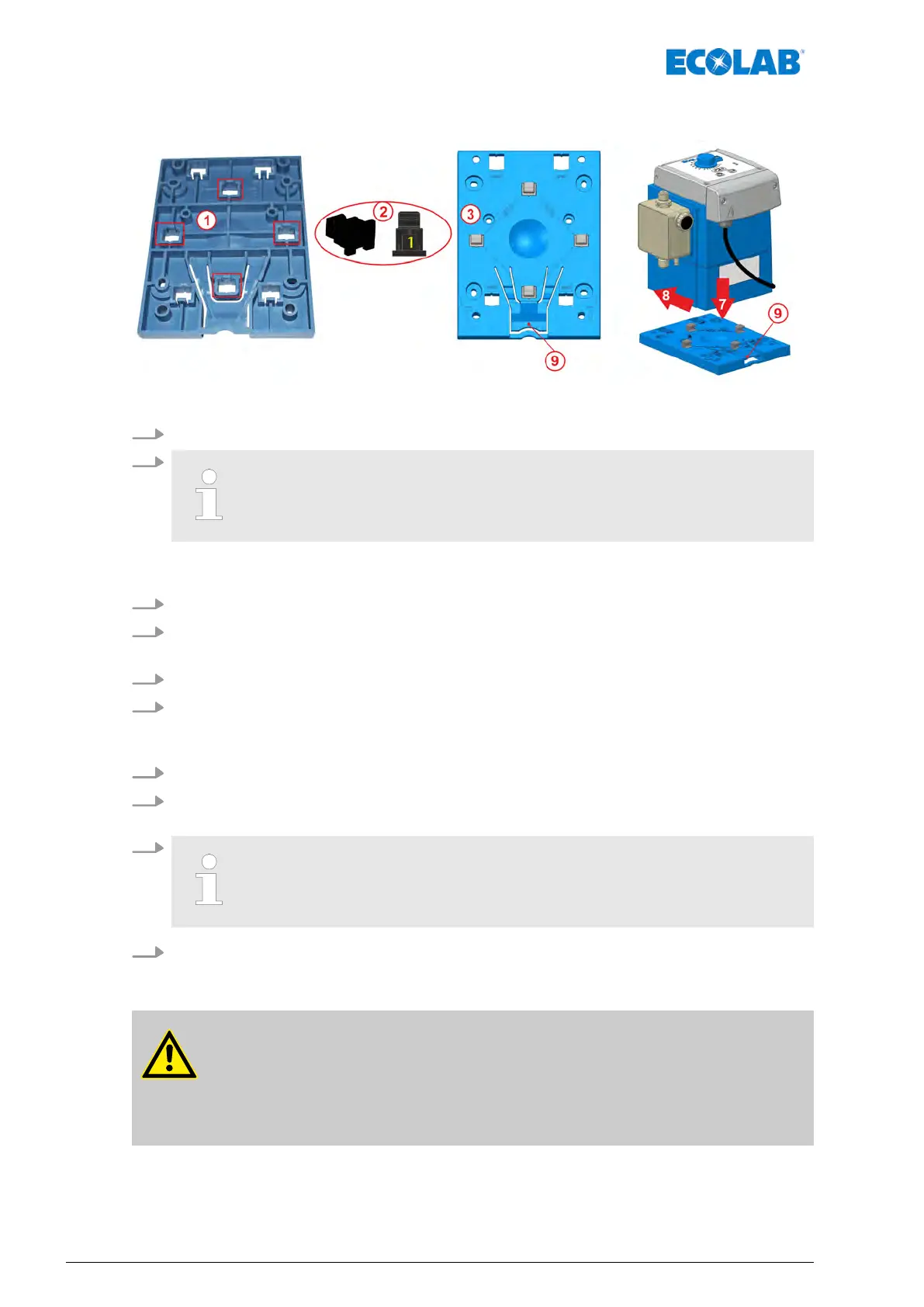

Abb. 8: Vorbereitungen zur Standmontage
1. Montageplatte umdrehen
2.
Für die Standmontage werden ausschließlich Halteelemente mit der
Kennzahl 1 (Abb. 8, Pos. 2) verwendet.
Halteelemente von hinten in die vier Öffnungen mit der Bezeichnung "table"
(= T
isch / Standmontage) stecken und einrasten lassen.
3. Montageplatte wieder umdrehen und an die gewünschte Montagestelle anhalten.
4. Montageplatte als Schablone verwenden und mit einem spitzen Stift die
gewünschten Bohrlöcher anzeichnen.
5. Bohrungen durchführen.
6. Bei Montage auf steinigem Untergrund geeignete Dübel und Schrauben zur
Fixierung der Montageplatte verwenden.
Bei T
ischmontage die Montageplatte mit Schrauben, Ø 5 mm, befestigen.
7. Pumpe auf die Montageplatte aufsetzen.
8. Pumpe auf der Montageplatte nach hinten schieben, bis diese mit einem deutlichen
Klickgeräusch einrastet.
9.
Durch herunterdrücken der Haltelasche (Abb. 8, Pos. 9), kann die Pumpe
wieder aus der Montageplatte gelöst werden.
10. Montage der Anschlussleitungen (hydraulisch und elektrisch) durchführen:
Ä
Kapitel 6.3.1 „Hydraulische Installation“ auf Seite 34
Ä
Kapitel 6.3.4 „Elektrische Installation“ auf Seite 42.
GEFAHR!
Die Montageplatte kann auch auf einem geeignetem Behälter montiert werden,
hierbei keinesfalls neue Löcher bohren, um ein Ausgasen des Dosiermediums
zu verhindern. Es dürfen nur solche Behälter verwendet werden, die bereits
über Gewindeeinsätze zur Montage von Pumpen vorgefertigt sind.
Montage, Installation, Umbau und Aufrüstung
32417102264 Rev. 5-01.2019
