6.3.3.4 Buisaansluiting met lasverbinding

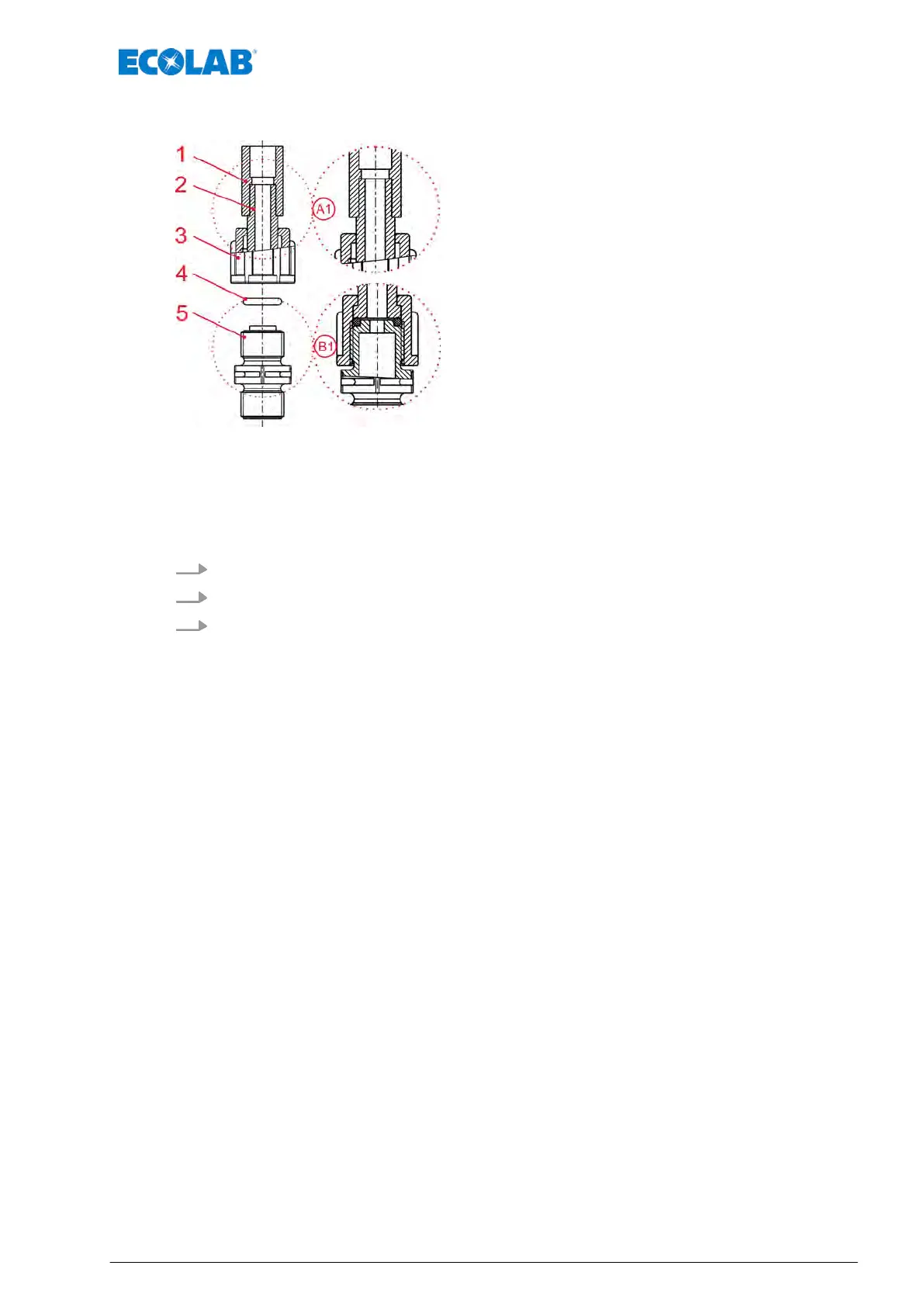

Afb. 13: Buis- en slangaansluiting met schroefverbinding
1 Lasverbinding
2 Buis- of slang
3 Wartelmoer
4 O-ring
5 Zuig-, drukklep
A1 Buis resp. slang in de lasverbinding
B1 Klepaansluiting: Gewenste toestand na montage
1. O-ring (pos. 4) in groef van zuig-, resp. drukklep (pos. 5) plaatsen.
2. W
artelmoer (pos. 3) aandraaien (detail B1).
3. Lasverbinding (pos. 1) met slangaansluiting ter plaatse lassen.
Montage, installatie, ombouw en upgrade
41 417102264 Rev. 5-01.2019
