6.3.3.3 Rohr- und Schlauchanschluss mit Aufstecknippel und Schlauchschelle

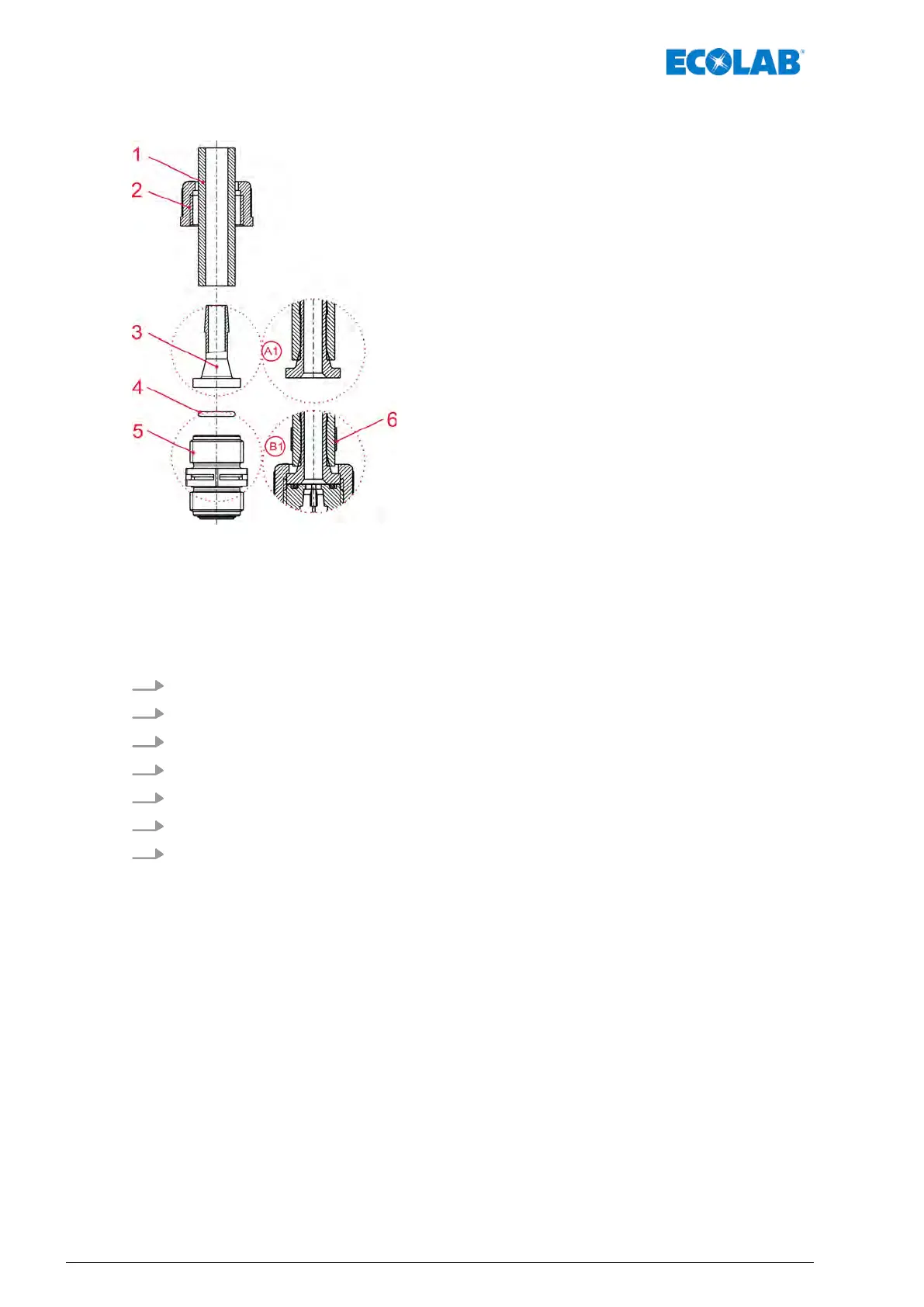

Abb. 12: Rohr- und Schlauchanschluss mit Aufstecknippel und Schlauchschelle
A Detail/Schnitt: Einzelteildarstellung
1 Schlauch
2 Überwurfmutter
3 Kegelteil
4 O-Ring
5 Saug-, Druckventil
6 Schlauchschelle
A1 Rohr bzw. Schlauch aufgesteckt
B1 Ventilanschluss: Sollzustand nach Zusammenbau
1. Schlauch (Pos. 1) gerade abschneiden.
2. Überwurfmutter (Pos. 2) über Schlauch (Pos. 1) schieben.
3. Schlauchschelle (Pos. 6) über Schlauch (Pos. 1) schieben
4. Schlauch (Pos. 1) bis zum Anschlagbund auf Kegelteil (Pos. 3) schieben (Detail A1).
5. O-Ring (Pos. 4) in Nut von Saug-, bzw
. Druckventil (Pos. 5) legen.
6. Überwurfmutter (Pos. 2) festziehen (Detail B1).
7. Schlauchschelle (Pos. 6) nach unten schieben und festziehen (Detail B1).
Montage, Installation, Umbau und Aufrüstung
