10.2.2.3 Módulo de repuesto: cabezal de la bomba 30 l/h y 50 l/h

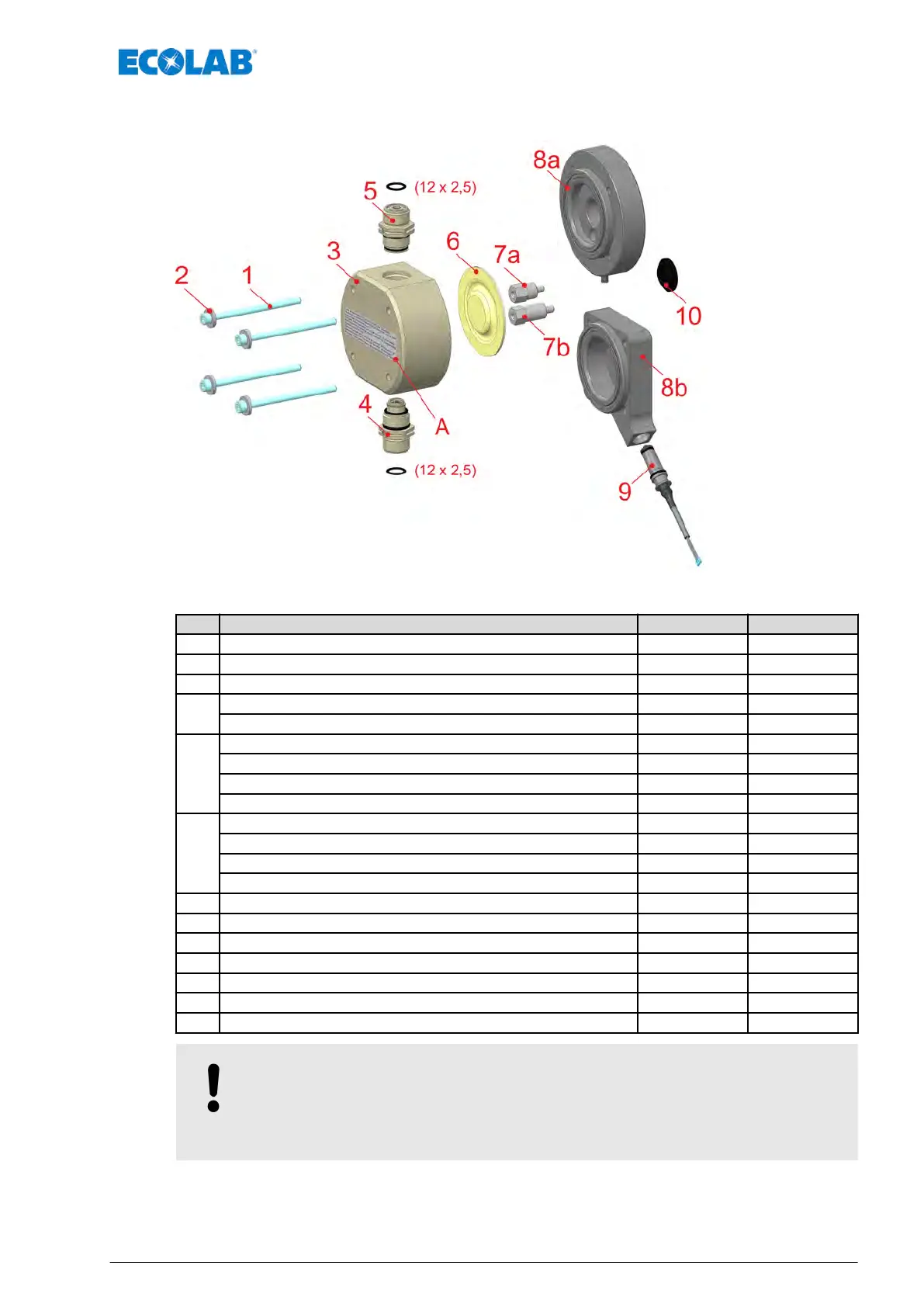

Fig. 28: Módulo de repuesto: cabezal de la bomba 30 l/h y 50 l/h
Pos. Nombre Referencia N.º EBS
A Etiqueta de puesta en servicio / par de apriete (6 Nm) 34900291 bajo pedido
1 Tornillo cilíndrico con hexágono interior, M 6 x 90, DIN 912, V2A 413031148 bajo pedido
2 Arandela, 17 x 6.4 X 3, DIN 7349 V2A 413501304 bajo pedido
3
Cabezal de la bomba, 30/50 l/h, PP 35200116 bajo pedido
Cabezal de la bomba, 30/50 l/h, PVDF 35200117 bajo pedido
4
Válvula de aspiración, PFC-000 G5/8-G5/8-99 252024 bajo pedido
Válvula de aspiración, PEC-000 G5/8-G5/8-99 252025 bajo pedido
Válvula de aspiración, DFC-000 G5/8-G5/8-99 252026 bajo pedido
Válvula de aspiración, DEC-000 G5/8-G5/8-99 252027 bajo pedido
5
Válvula de descarga, PFC-000 G5/8-G5/8-99 252020 bajo pedido
Válvula de descarga, PEC-000 G5/8-G5/8-99 252021 bajo pedido
Válvula de descarga, DFC-000 G5/8-G5/8-99 252022 bajo pedido
Válvula de descarga, DEC-000 G5/8-G5/8-99 252023 bajo pedido
6 Membranas 35200120 bajo pedido
7a Prolongación de membrana, 30 l/h 35200121 bajo pedido
7b Prolongación de membrana, 50 l/h 35200148 bajo pedido
8a Placa intermedia 35200118 bajo pedido
8b Placa intermedia con alojamiento para sensor 35200119 bajo pedido
9 Sensor de rotura de membrana, completo 252081 bajo pedido
10 Membranas protectoras 35200137 bajo pedido
¡AVISO!
Durante el montaje, respete en todo momento el par de apriete del cabezal de
la bomba.
Consulte también
Ä
Capítulo 13.6 «Pares de apriete» en la página 81
Piezas de desgaste y de repuesto
69 417102264 Rev. 5-01.2019
