6.3.3.2 Conexión para manguera y tubo con pieza cónica

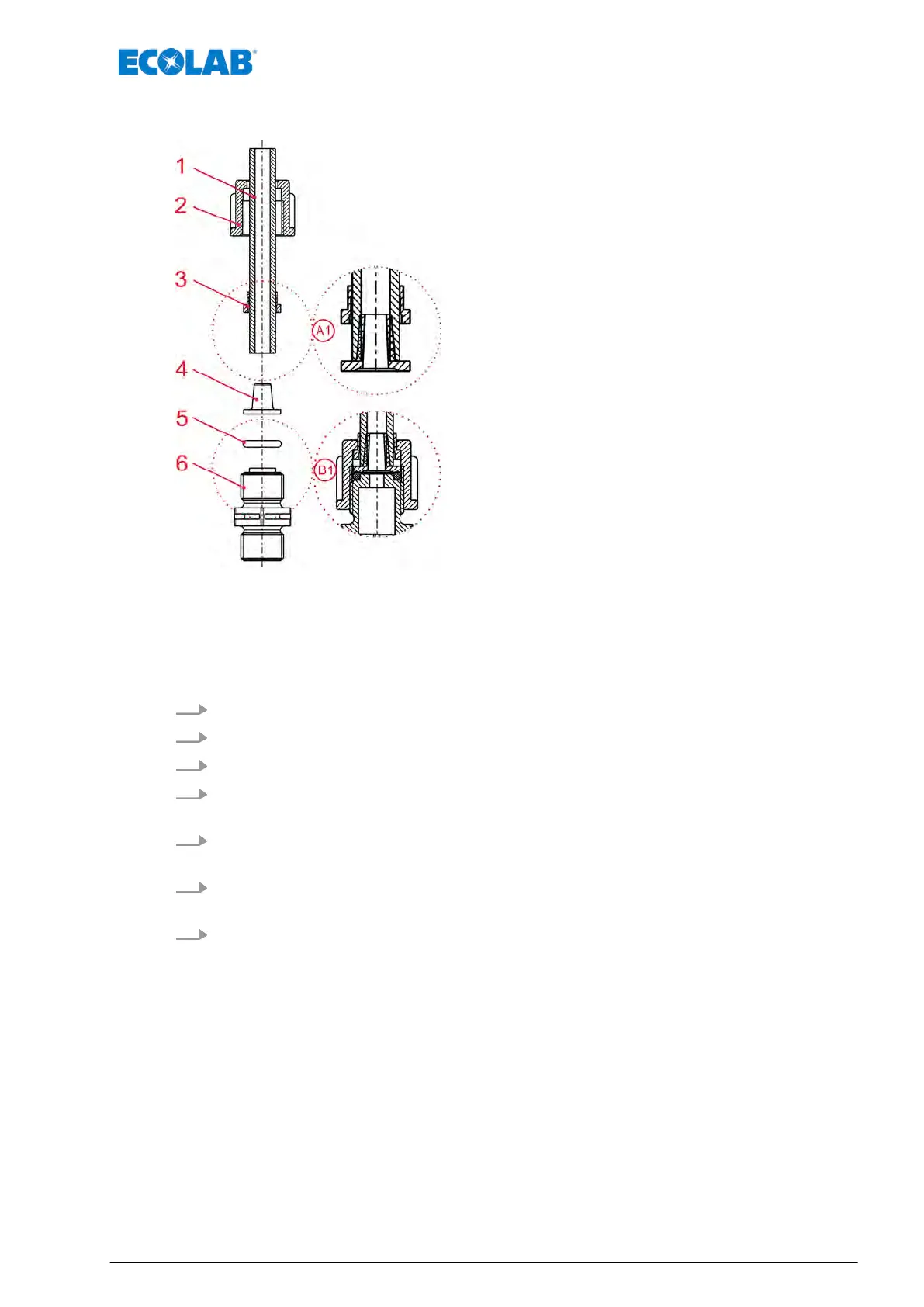

Fig. 11: Conexión de manguera y conexión de tubo con pieza cónica
1 Manguera
2 Tuerca de unión
3 Pieza de sujeción
4 Pieza cónica
5 Junta tórica
6 Válvula de aspiración y de descarga
A1 Tubo o manguera encajados
B1 Conexión de válvula: Estado teórico tras el ensamblaje
1. Realizar un corte recto en la manguera (pos. 1)
2. Empujar la tuerca de unión (pos. 2) sobre la manguera (pos. 1).
3. Empujar la pieza de sujeción (pos. 3) sobre la manguera (pos. 1).
4. Empujar la manguera (pos. 1) hasta el anillo de tope de la pieza cónica (pos. 4)
(detalle A1).
5. Empujar la pieza de sujeción (pos. 3) en dirección a la pieza cónica (pos. 4) hasta
notar resistencia.
6. Colocar la junta tórica (pos. 5) en la ranura de la válvula de descarga o aspiración
(pos. 6).
7. Fijar la tuerca de unión (pos. 2) (detalle B1).
Montaje, instalación, remodelación y actualización
41 417102264 Rev. 5-01.2019
