11.2.3 Upgrade - Van „EcoPro” naar „EcoAdd”
De pompversie „EcoPro”
kan door vervangen van het besturingsdeel naar de
„EcoAdd” Versie met bedieningsdisplay en Bluetooth-interface worden omgebouwd
resp. geüpgraded.

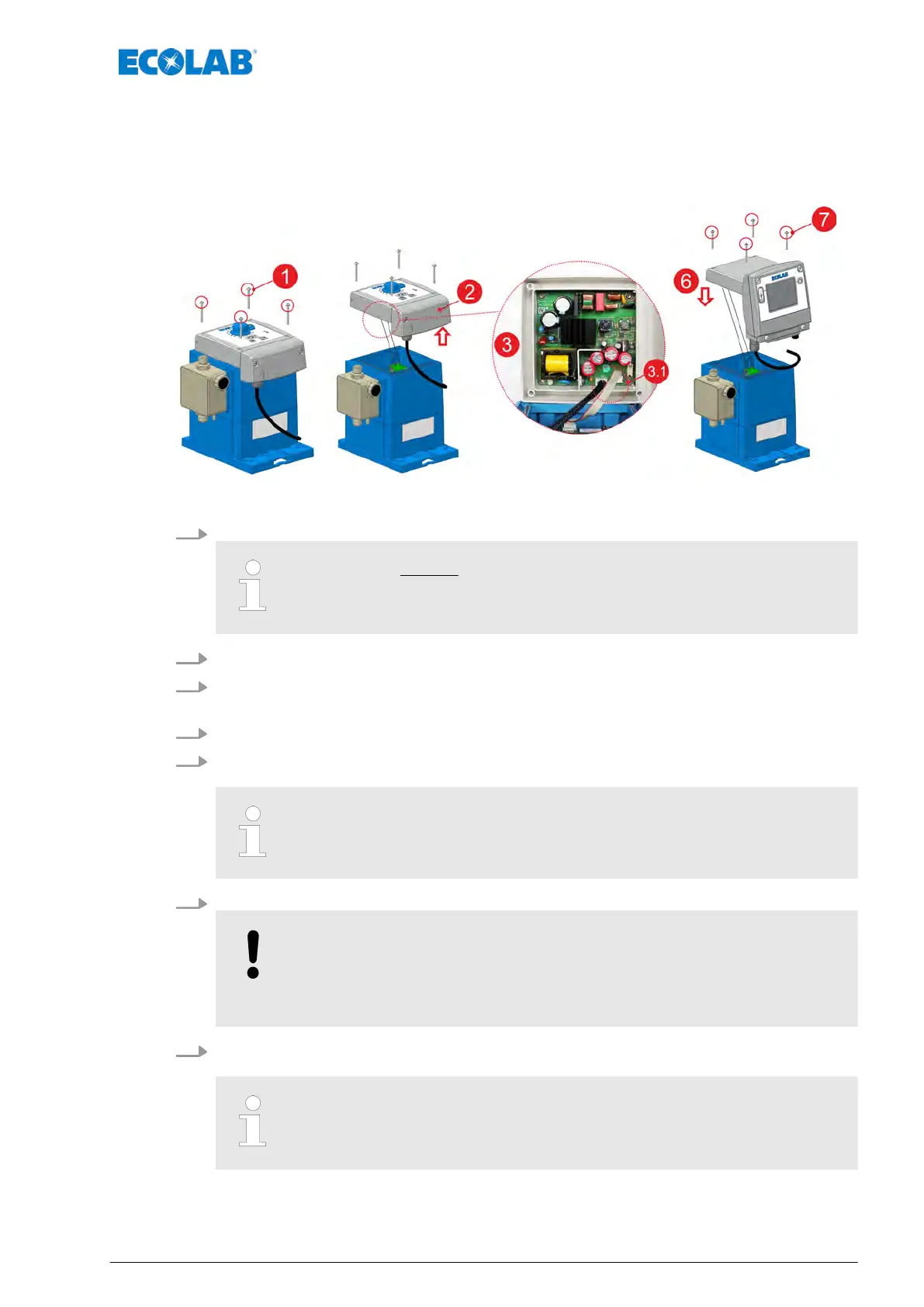

Afb. 32: / Upgrade van de „EcoPro”
naar de versie „EcoAdd”
1. Bevestigingsschroeven aan het besturingsdeel van „EcoPro” losschroeven.
De schroeven zijn niet tegen uitvallen beveiligd!
Let er bij de demontage op dat de schroeven niet verloren gaan en
gebruik geen andere, behalve de originele.
2. Besturingsdeel van de „EcoPro” langs boven afnemen.
3. Beide stekkers (pos. 3.1) van de onderzijde van het besturingsdeel van de
„EcoPro” aftrekken.
4. Besturingsdeel van de „EcoPro” verwijderen.
5. De beide stekkers (pos. 3.1) in de passende stekkeropnames aan de onderzijde van
het besturingsdeel van de „EcoAdd” steken.
De stekkers zijn door de installateur 'gecodeerd' zodat deze enkel in
correcte positie op een bus kunnen worden gestoken.
6. Besturingsdeel van de „EcoAdd” op de pompbehuizing plaatsen.
AANWIJZING!
In de pompbehuizing bevindt zich een afdichting met het besturingsdeel.
Let bij de montage van het besturingsdeel met de pompbehuizing erop
dat deze vrij is van verontreinigingen.
7. Bevestigingsschroeven op het besturingsdeel (bedieningsdeel / bovendeel van de
pomp) aandraaien.
Het aanhaalmoment van de bevestigingsschroeven op het besturingsdeel
bedraagt ca. 1 Nm. Om geen schade aan de schroefdraad te
veroorzaken wordt aanbevolen de schroeven handvast aan te draaien.
Reparatie, ombouw, uitrusting
71 417102264 Rev. 5-01.2019
