11.2.3 Mise à niveau - de « EcoPro » à « EcoAdd »
La version de pompe « EcoPro » peut être changée ou mise à niveau en remplaçant
l'unité de commande par la version « EcoAdd »avec écran de commande et interface
Bluetooth.

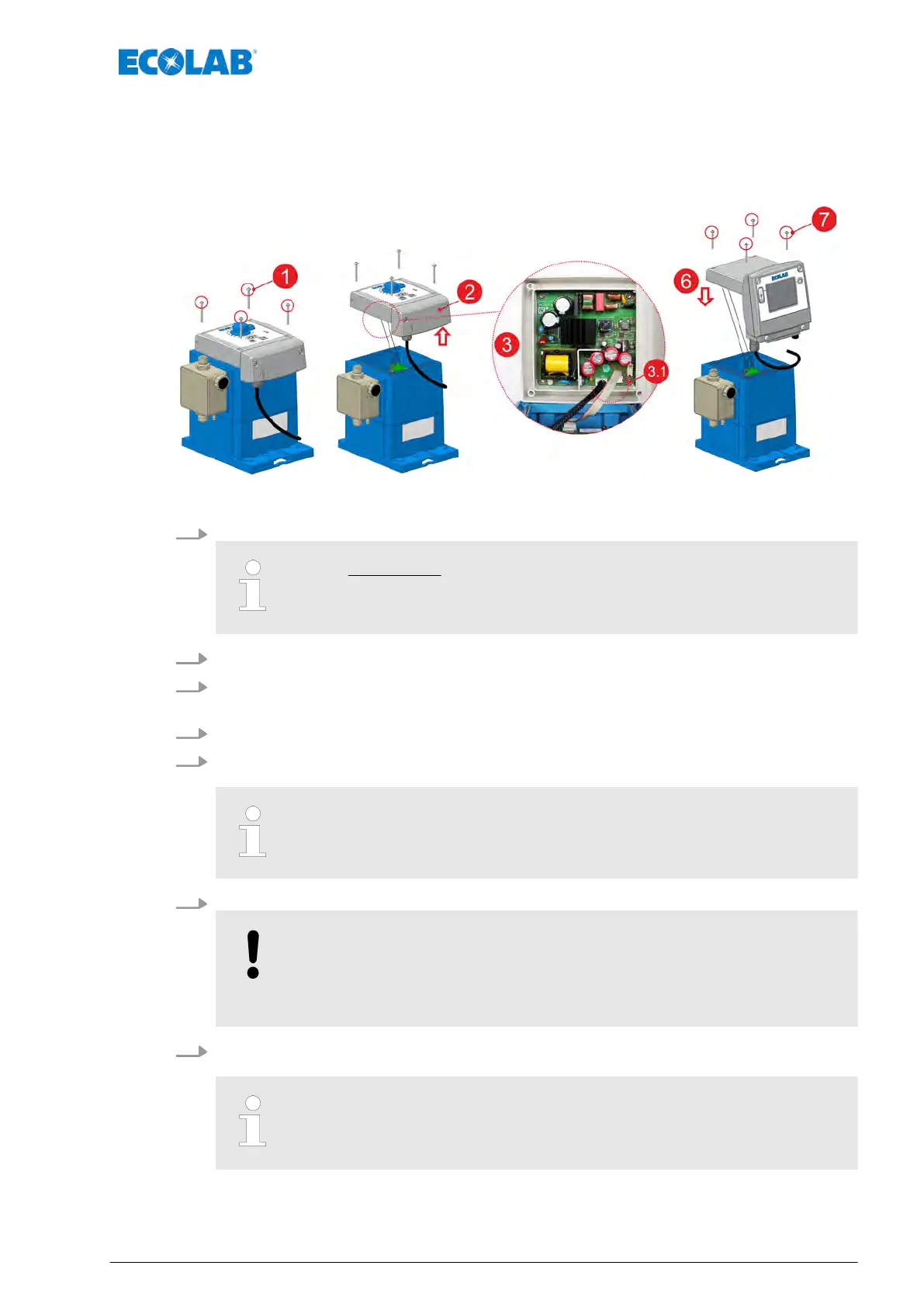

Fig. 32 : / mise à niveau de « EcoPro » vers la version « EcoAdd »
1. Desserrer les vis de fixation de l'unité de commande « EcoPro ».
Les vis ne sont pas équipées d’un mécanisme anti-chute !
Lors du démontage, veillez à ne pas perdre les vis et utilisez uniquement
les vis d’origine.
2. Soulever l'unité de commande de « EcoPro » vers le haut.
3. Retirer les deux connecteurs (repère 3.1) de la partie inférieure de l'unité de
commande de « EcoPro »
.
4. Retirer l'unité de commande de « EcoPro » .
5. Insérer les deux connecteurs (repère 3.1) dans les logements de connecteur
correspondants sur la partie inférieure de l'unité de commande de « EcoAdd » .
Les connecteurs sont conçus de façon à ne pouvoir être insérés que
dans le bon sens.
6. Placer l'unité de commande de « EcoAdd » sur le boîtier de la pompe.
REMARQUE
Dans le boîtier de la pompe se trouve un joint d'étanchéité pour l'unité de
commande. Lors de l'assemblage de l'unité de commande avec le boîtier
de la pompe, veillez à ce que ce joint ne soit pas encrassé.
7. Serrer les vis de fixation de l'unité de commande (organe de commande / partie
supérieure de la pompe).
Le couple de serrage des vis de fixation de l'unité de commande est
d’environ 1 Nm. Afin de ne pas endommager le filetage, il est
recommandé de serrer les vis à la main.
Réparation, modification, mise à niveau
73 417102264 Rév. 5-01.2019
