5 Descripción de la bomba

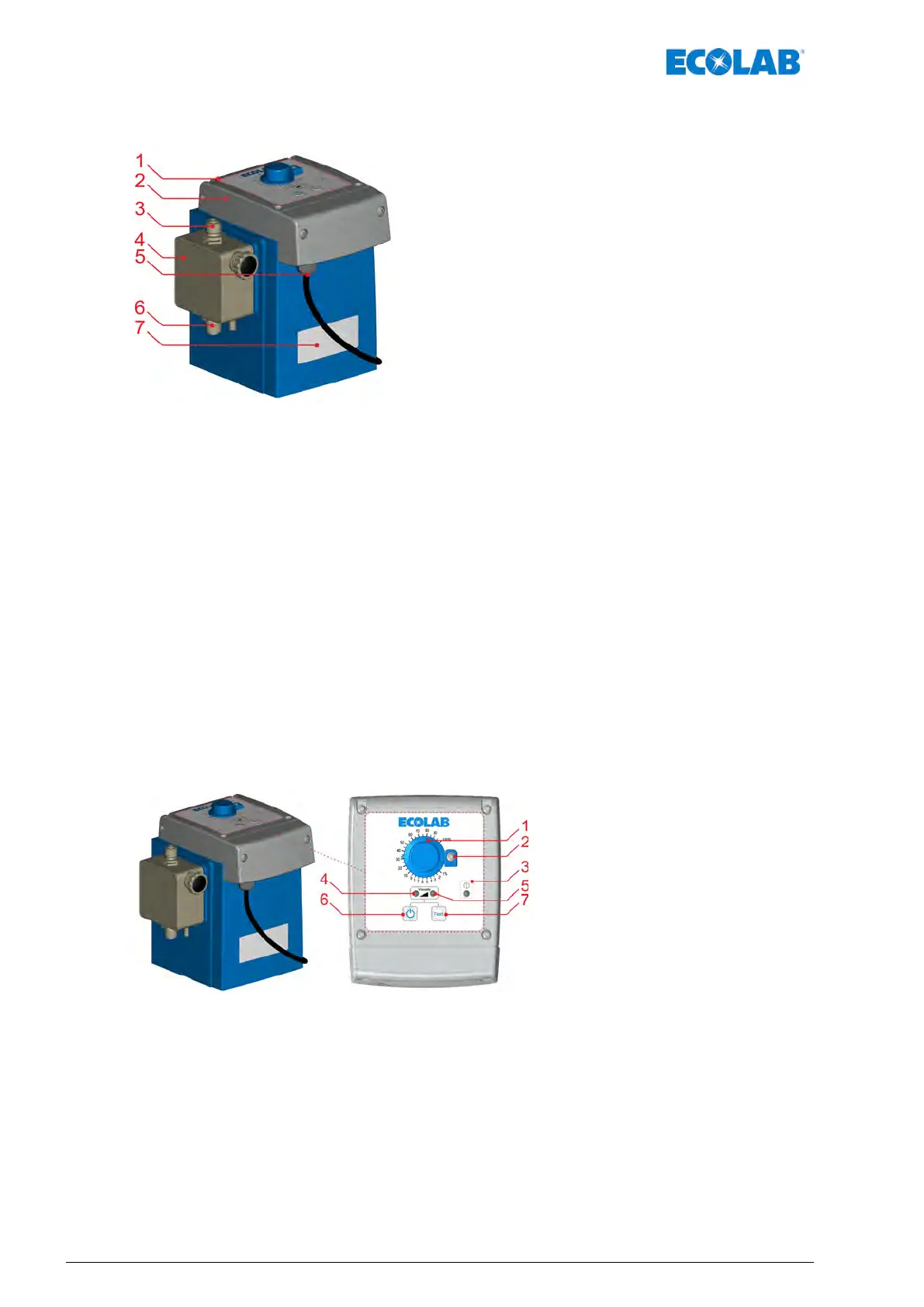

Fig. 3: Estructura «EcoPro»
1 Panel de mando
2 Dispositivo de mando giratorio
3 Conexión de presión / válvula de descarga
4 Cabezal de la bomba
5 Paso de cables para el cable de alimentación de red /
conexión a la red
6 Conexión de succión / válvula de aspiración
7 Ubicación de la placa de características
5.1 Identificación de la bomba: placas de características
La bomba cuenta con una placa de características que proporciona datos específicos de
la bomba para su identificación.
La placa de características se encuentra en la parte inferior de la cara delantera de la
bomba (Fig. 3, pos. 7) y se explica en el Ä Capítulo 13.2 «Identificación del equipo /
placa de características» en la página 77.
5.2 Elementos de mando «EcoPro»
Fig. 4: Elementos de mando «EcoPro»
1 Botón giratorio para ajuste de carrera
2 Bloqueo para fijación del botón giratorio
3 LED: mensaje de alarma; color: rojo intermitente
4 LED: modo de dosificación «bajo»; color: amarillo LED:
durante el arranque de la bomba: verde (en espera)
5 LED: modo de dosificación «alto»; color: amarillo
intermitente
6 Interruptor de encendido/apagado
7 Botón de test
8 Paso de cables para cable de conexión a la red
