Elektrische Gefahren
GEFAHR!
Gefahren durch elektrischen Strom sind mit nebenstehendem Symbol
gekennzeichnet. Arbeiten an solchen Stellen dürfen ausschließlich durch
ausgebildetes und autorisiertes Fachpersonal durchgeführt werden.
7.1 Erstinbetriebnahme „EcoPro“
Die eingeschaltete Viskosität (hoch oder niedrig) wird beim Einschalten der
Pumpe durch eine LED Anzeige dargestellt.
Bedeutung der LED-Farben:
n LED Dosiermodus "niedrig" (links):
–
Beim Start der Pumpe durchgehend an, Farbe: Grün (standby).
– Bei Betrieb im Dosiermodus "niedrig" blinkend, Farbe: Gelb.
n
LED Dosiermodus "Hoch" (rechts):
–
Bei Betrieb im Dosiermodus "hoch" blinkend, Farbe: Gelb.

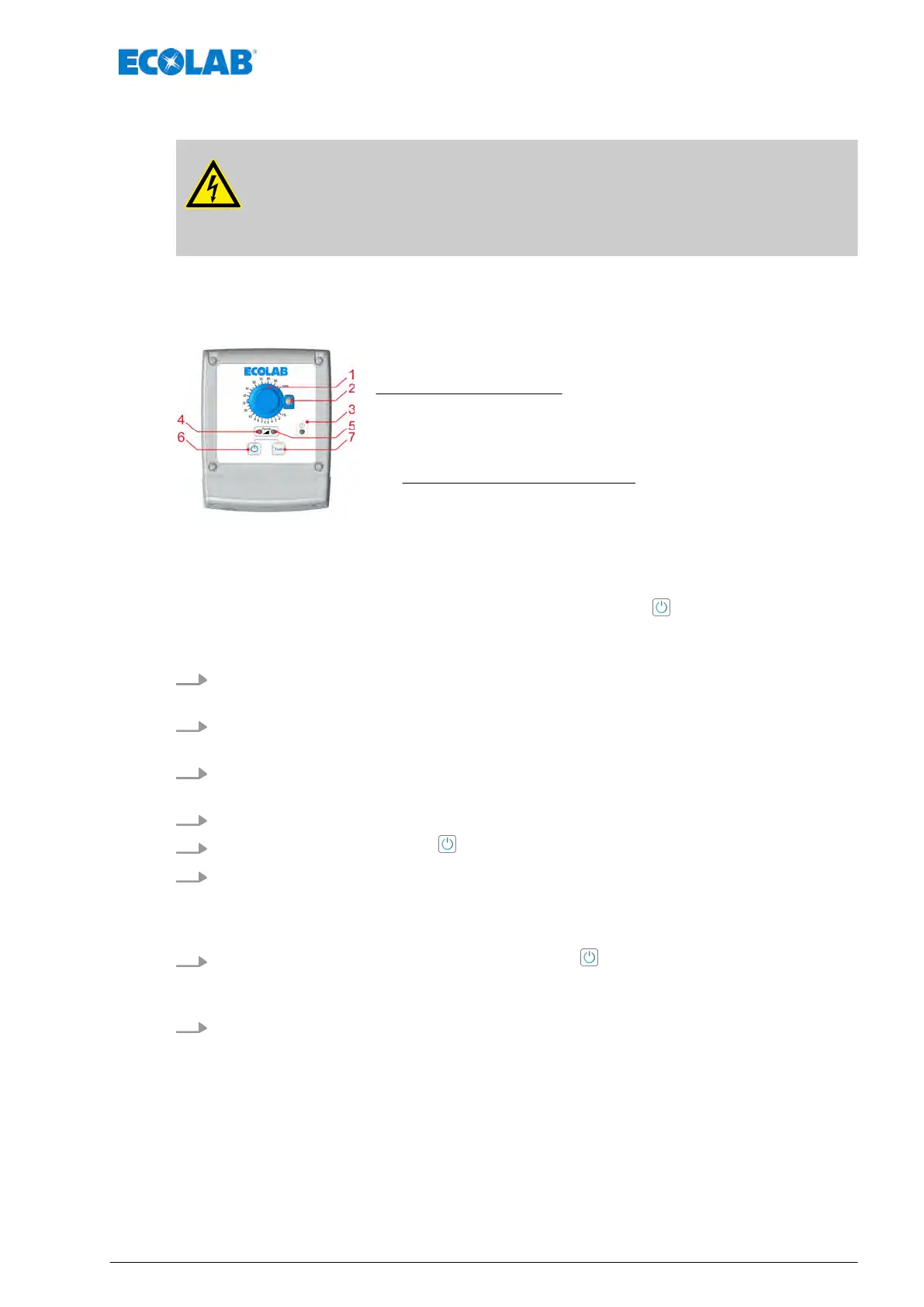

Abb. 16: Bedienelement „EcoPro“
1 Drehknopf zur Hubverstellung
2 Arretierung zur Fixierung des Drehknopfes
3 LED - Alarmmeldung, Farbe: rot blinkend
4 LED - Dosiermodus "niedrig", Farbe: Gelb
LED - Beim Start der Pumpe: Grün (standby)
5 LED - Dosiermodus "hoch", Farbe: Gelb blinkend
6
„AN/AUS-Taster“
7 Test-Taste
8 Kabeldurchführung für Netzanschlusskabel
1. Montageplatte und Pumpe an gewünschtem Ort und Einbausituation montieren.
Ä
Kapitel 6.2 „Montagevarianten“ auf Seite 31
2. Hydraulischen Anschluss herstellen.
Ä
Kapitel 6.3.1 „Hydraulische Installation“ auf Seite 34
3. Falls notwendig elektrische Anschlüsse für Signaleingänge herstellen.
Ä
Kapitel 6.3.4 „Elektrische Installation“ auf Seite 42
4. Netzstecker (werkseitig vormontiert) mit der Stromversorgung verbinden.
5.
Pumpe mit „AN/AUS-T
aster“
einschalten .
6. V
iskosität durch gleichzeitiges Drücken der Tasten „AN/AUS“ und „Test“
(ca. 3 Sekunden lang) umstellen.
ð
Die der ausgewälten Viskosität entsprechende LED blinkt kurz grün auf
(Abb. 16).
7.
Die Pumpe durch Drücken der „AN/AUS-T
aste“
einschalten.
ð
Die Pumpe stellt den Betrieb wieder her und die LED der neu eingestellten
V
iskosität blinkt (Abb. 16).
8. Kalibrierung bei Erstinbetriebnahme durchführen:
Ä
Kapitel 7.4 „Kalibrierung bei Erstinbetriebnahme“ auf Seite 48
Inbetriebnahme
45 417102264 Rev. 5-01.2019
