6.2 Montagevarianten

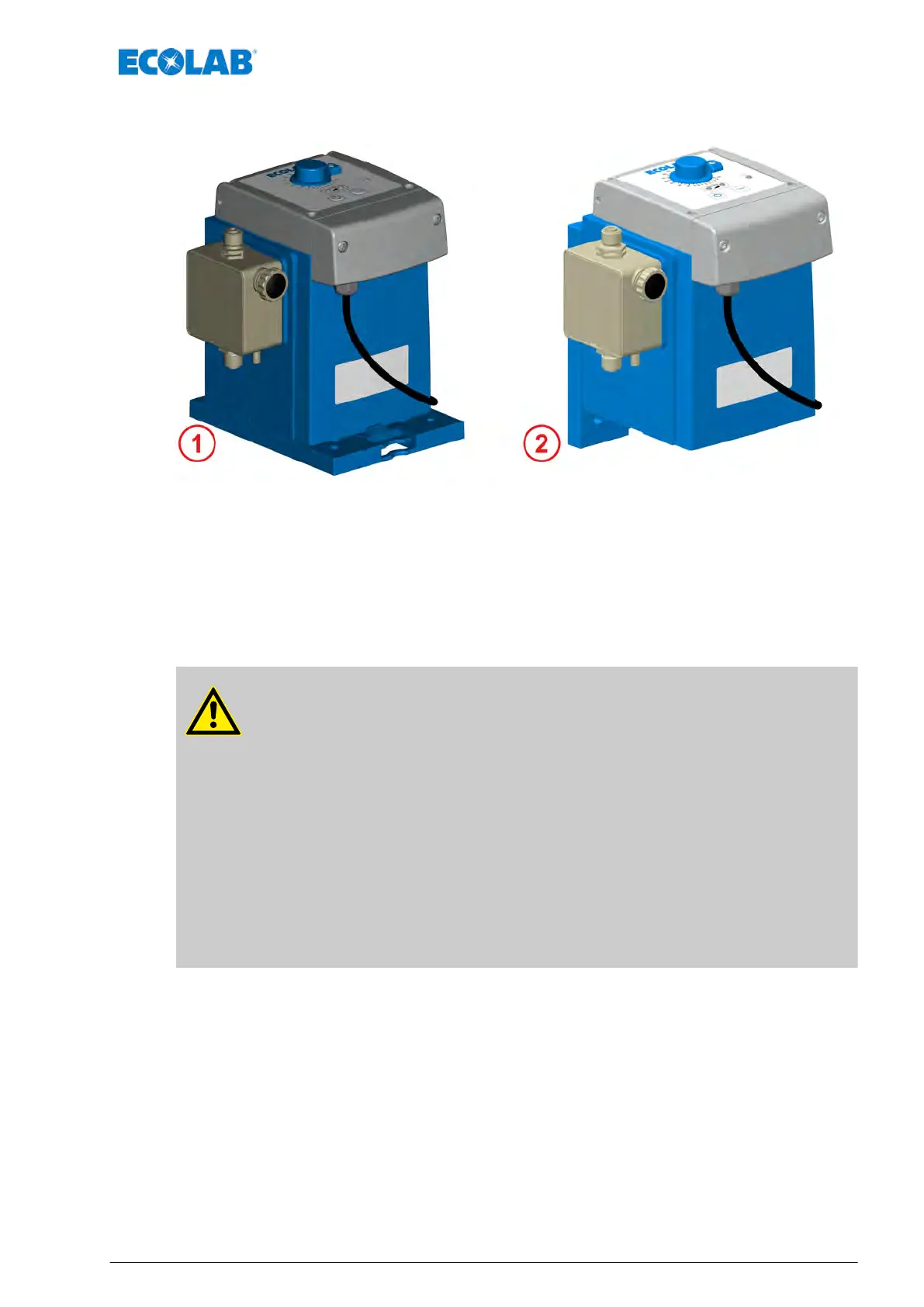

Abb. 7: Standmontage (Pos.1) und Wandmontage (Pos.2)
Die Pumpe kann mit der Montageplatte sowohl stehend (z.B. auf einer Konsole oder auf
dem Dosierbehälter
, Pos. 1), als auch an einer Wand (hängend, Pos. 2) montiert werden.
Zur weiteren variablen Verwendung kann das Bedienteil der Pumpe gedreht werden, so
dass variable Anschlussvarianten entstehen.
Die Abmessungen der Pumpe und der Montageplatte sind in:
Ä
Kapitel 13.8 „Abmessungen“ auf Seite 79 ersichtlich.
VORSICHT!
– Die Montageplatte muss fest mit dem Untergrund verbunden und die
Pumpe in der Montageplatte eingerastet sein.
–
Montageplatte nur auf geeignetem Untergrund montieren, die den
Anforderungen mit evtl. auftretenden Vibrationen, stand hält.
– Es ist unbedingt sicherzustellen, dass die Standsicherheit der Pumpe
gewährleistet ist!
– Die Pumpe darf nicht durch zusätzliche (Gewichts-)Kräfte belastet werden!
– Der Aufbau oder die Ablage zusätzlicher Komponenten sowie das Betreten
oder das Anhängen an bereits montierte Pumpen ist unzulässig.
– Die Halteelemente sind mit einer eingeprägten Kennzahl 1 und 2
gekennzeichnet und passen konstruktiv nur in einer Richtung in die
Aussparung der Montageplatte
Montage, Installation, Umbau und Aufrüstung
31 417102264 Rev. 5-01.2019
