6.3.4 Installazione elettrica
Personale:
n
Elettricista specializzato
Per il collegamento del cavo di controllo impulso, la pompa ha una vite
M 12 x 1,5.
Il cavo di rete è già montato in fabbrica.

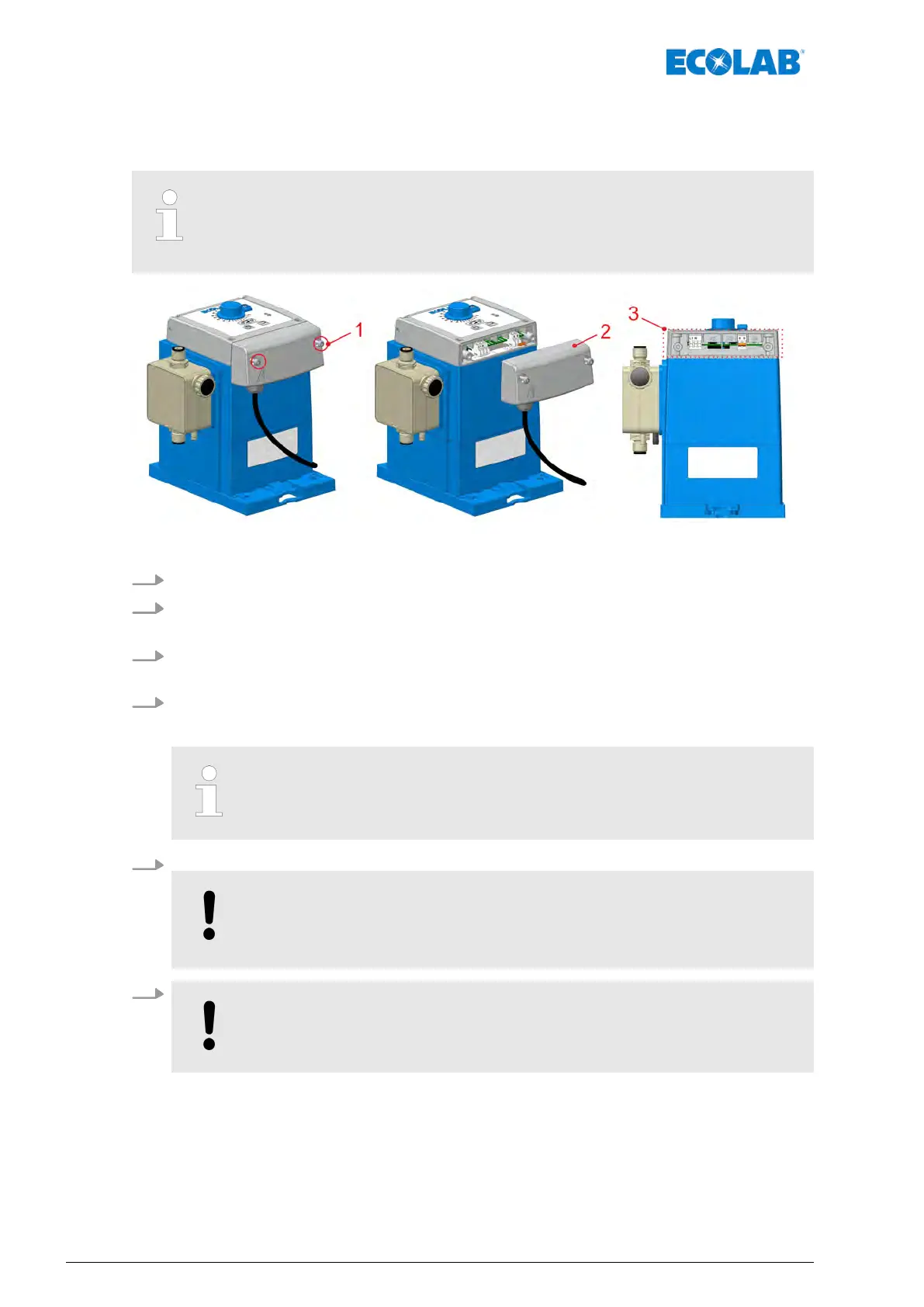

Fig. 14: Installazione elettrica «EcoPro»
1. Allentare le due viti dell'alloggiamento. Sono protetti da eventuali cadute.
2. Rimuovere il coperchio anteriore.
ð
La scheda per il collegamento elettrico è a vista.
3. Per collegare un segnale di consenso esterno far passare le linee di collegamento
nel pressacavo.
4. Eseguire l’installazione elettrica per il segnale di consenso esterno:
Ä
Capitolo 6.3.4.1 «Assegnazione dei morsetti - segnale di abilitazione esterno»
a pag. 43.
Diametro esterno del cavo ammesso per il collegamento di ingressi/
uscite: AD Ø = 5,1-5,7 mm (Pos. 2-5).
Cavi consentiti: LIYY 4x 0,5; LIYY 5 x 0,34; L
YCY 2 x 0,34; Ölflex 4 x 0,5
5. Dopo aver terminato l’installazione elettrica, rimettere il coperchio sull’alloggiamento.
AVVISO!
Assicurarsi che la guarnizione sia pulita, per garantire la tenuta del
sistema.
6.
AVVISO!
"Serrare a mano" entrambe le viti dell'alloggiamento.
Montaggio, installazione, ricostruzione e aggiornamenti
42417102264 Rev. 5-01.2019
