Ecolab EcoPro User Manual

Elektrische gevaren
GEVAAR!
Gevaren door elektrische stroom zijn met het symbool hiernaast gekenmerkt.
W
erkzaamheden aan dergelijke plaatsen mogen uitsluitend door opgeleid en
geautoriseerd vakpersoneel worden uitgevoerd.
7.1 Eerste inbedrijfstelling „EcoPro”
De ingeschakelde viscositeit (hoog of laag) wordt tijdens het inschakelen van
de pomp door een led-weergave weergegeven.
Betekenis van de ledkleuren:
n Led doseermodus 'laag' (links):
–
Bij de start van de pomp doorlopend aan, kleur: Groen (stand-by).
– Bij de werking in de doseermodus 'laag' knipperend, kleur: Geel.
n
Led doseermodus 'hoog' (rechts):
–
Bij de werking in de doseermodus 'hoog' knipperend, kleur: Geel.

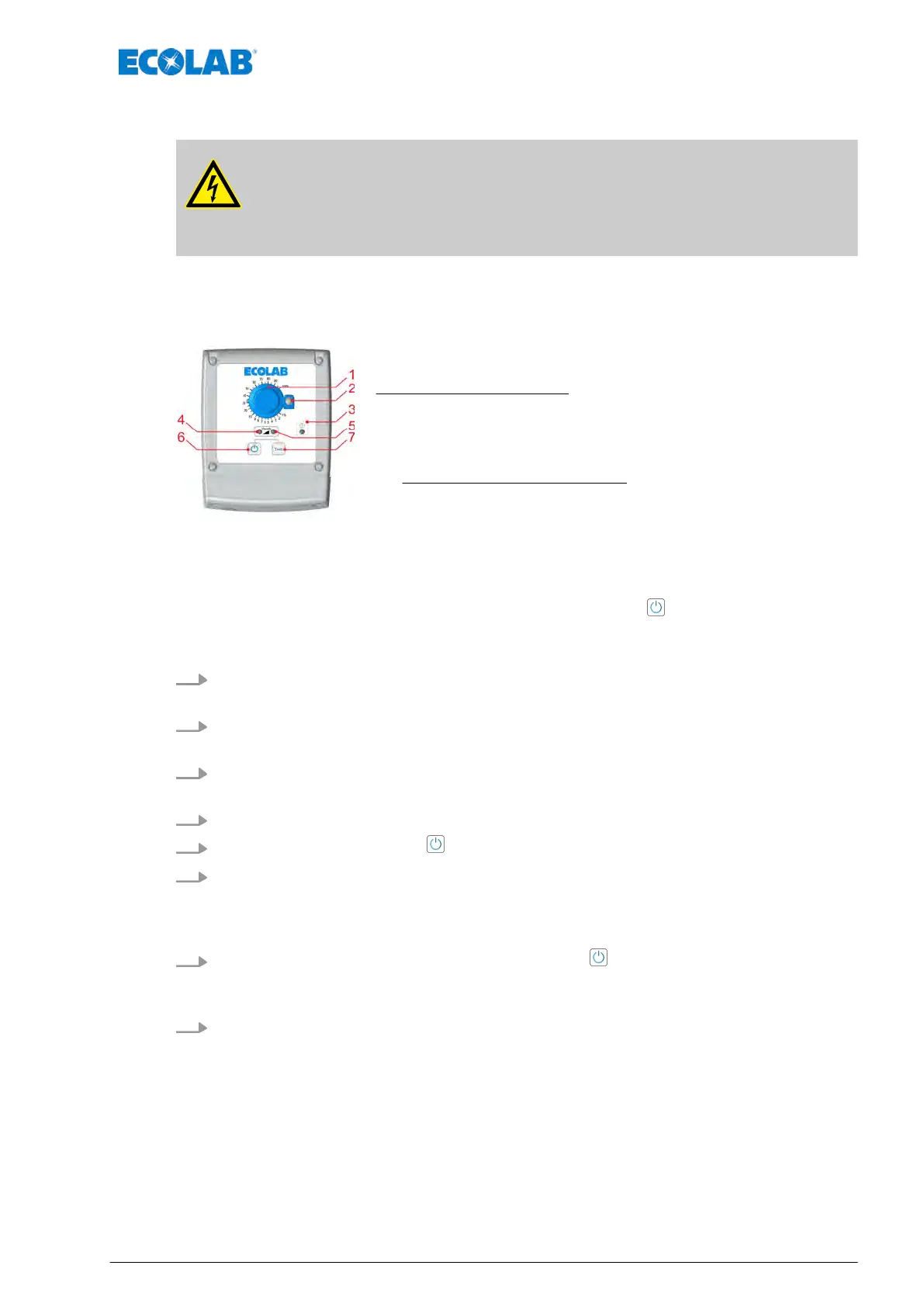

Afb. 16: Bedieningselement „EcoPro”
1 Draaiknop voor de hefverstelling
2 Arrêtering voor de fixatie van de draaiknop
3 Led - alarmmelding, kleur: rood knipperend
4 Led - doseermodus 'laag', kleur: Geel
LED - Bij de start van de pomp: Groen (stand-by)
5 Led - doseermodus 'hoog', kleur: Geel knipperend
6
„AAN/UIT-toets”
7 Toets test
8 Kabeldoorvoer voor netaansluitkabel
1. Montageplaat en pomp op gewenste plek en inbouwsituatie monteren.
Ä Hoofdstuk 6.2 „Montagevarianten” op pagina 31
2. Hydraulische aansluiting herstellen.
Ä Hoofdstuk 6.3.1 „Hydraulische installatie” op pagina 34
3. Indien nodig elektrische aansluitingen voor signaalingangen herstellen.
Ä Hoofdstuk 6.3.4 „Elektrische installatie” op pagina 42
4. Netwerkstekker (af fabriek voorgemonteerd) met de stroomtoevoer verbinden.
5.
Pomp met „AAN/UIT
-toets”
inschakelen .
6. V
iscositeit door gelijktijdig indrukken van de toetsen „AAN/UIT” en „Test”
(ca. 3 seconden lang) omschakelen.
ð
De met de geselecteerde viscositeit overeenkomstige led knippert groen
(Afb. 16).
7.
De pomp door te drukken op de „toets AAN/UIT” inschakelen.
ð
De pomp herstelt de werking opnieuw en de led van de nieuw ingestelde
viscositeit knippert (
Afb. 16).
8. Kalibreren bij eerste inbedrijfstelling uitvoeren:
Ä Hoofdstuk 7.4 „Kalibreren bij eerste ingebruikname” op pagina 48
Ingebruikname
45 417102264 Rev. 5-01.2019
